Tetőablak elhelyezése és mozgatása

A Tetőablakokat vagy Héjszerkezeteket az Alaprajzon vagy a 3D-s nézetben lehet a Tetőkben elhelyezni.

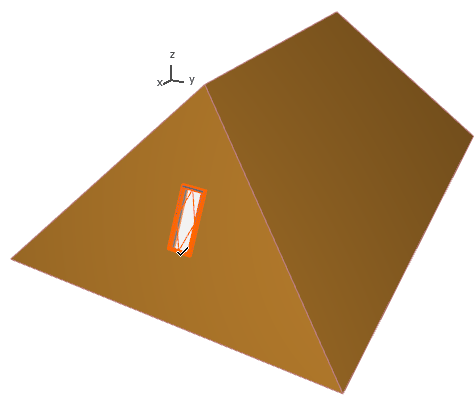

Tetőablak elhelyezéséhez válassza ki a Tetőablak eszközt és kattintson egy tetőre vagy héjszerkezetre. Elhelyezése a tetőablak Infótábláján megadott horgonyponttal történik.

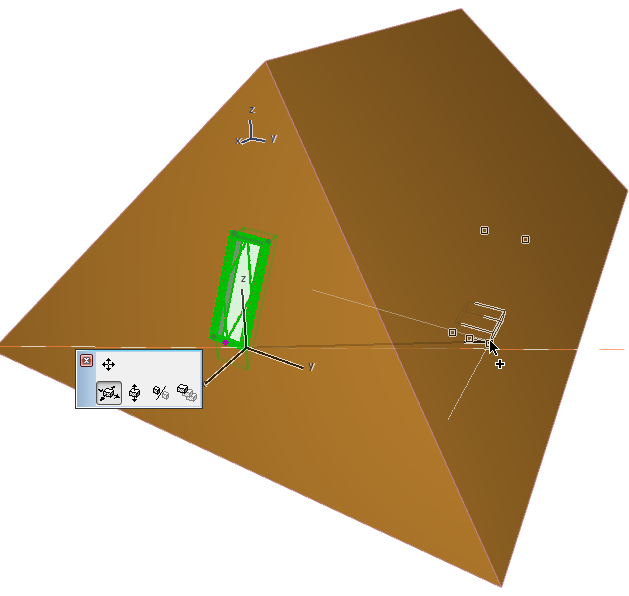

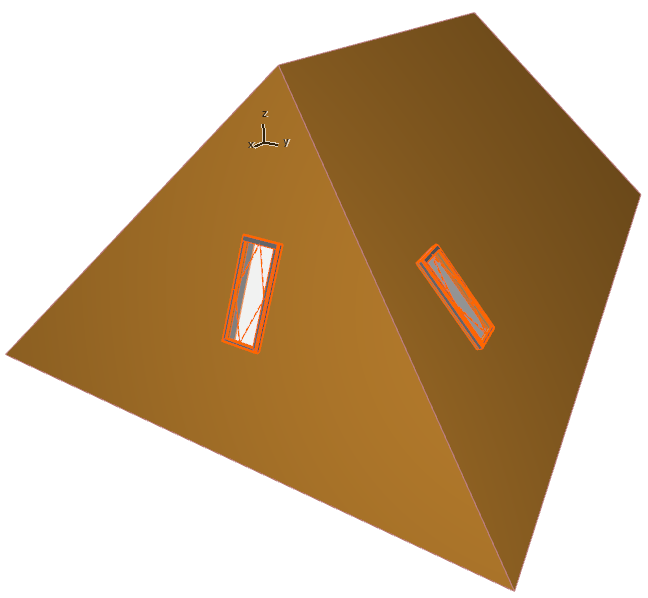

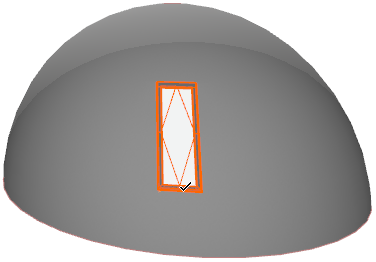

Ha egy tetőablakot (vagy annak másolatát) a héjszerkezeten belül, vagy egyik tetősíkról egy másikra húz, a tetőablak automatikusan hozzáigazodik az új helyhez.

Tetőablak pozicionálása íves tetősíkra

Ha egy tetőablakot íves tető szakaszra (íves alapvonallal rendelkezik) helyez vagy mozgat, az Archicad beállíthatja a tetőablak elhelyezését, két logikus megközelítés egyikének használatával:

•Tegyük fel, hogy a modellezett tetősík valójában egy íves tetősíkot jelöl

•Tegyük fel, hogy a modellezett tetősík valójában több egymás melletti sima szakasz egyikét jelöli

Az előfeltevéstől függően a tetőablak kissé eltérő módon helyezhető el.

A Tető beállításoknál (vagy az Infótáblán) megjelenő lehetőség: A tetőablakok és a nyílások ívként kezelik a szakaszokat. Alapértelmezés szerint be van jelölve. Ez azt jelenti, hogy az Archicad feltételezi, hogy az íves alapvonallal rendelkező tetősík íves tetősíkot jelöl.

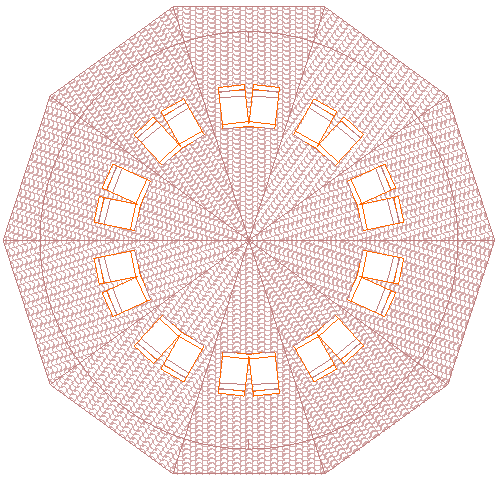

•Amikor a tetőablakot egy tető íves szakaszán helyezi el, vagy helyezi át, a tetőablak geometriáját a program az íves felületnek megfelelően igazítja ki.

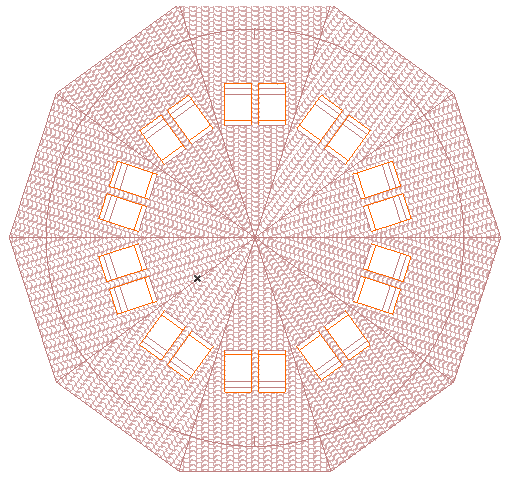

•Ha ezt a beállítást nem jelöli be, a tetőablak pozíciója megfelel annak, ahogyan sima síkon nézne ki.

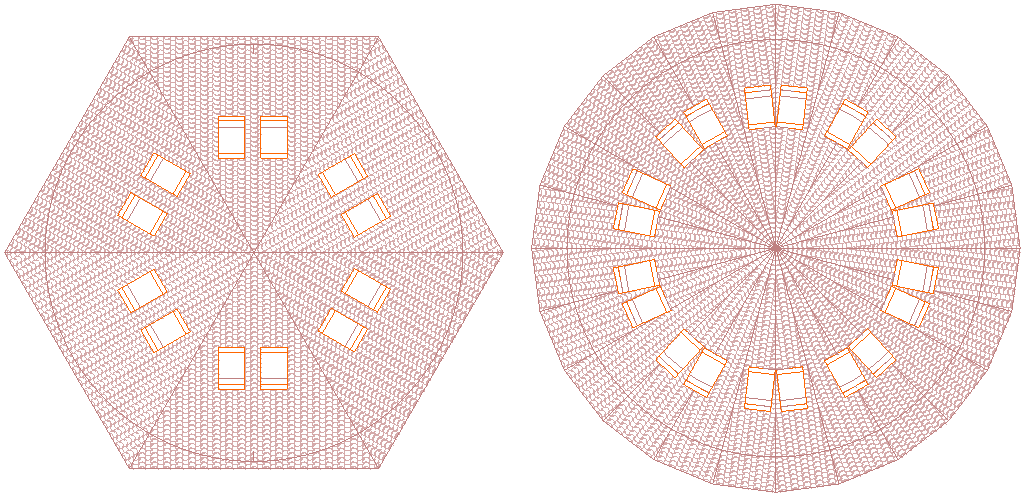

Ez a beállítás sok esetben nem releváns. Ha az íves tetőszakasz csak néhány nagy, lapos tetősíkból áll vagy sok kisebb síkból, a tetőablak elhelyezése a várakozásnak megfelelő lesz.
