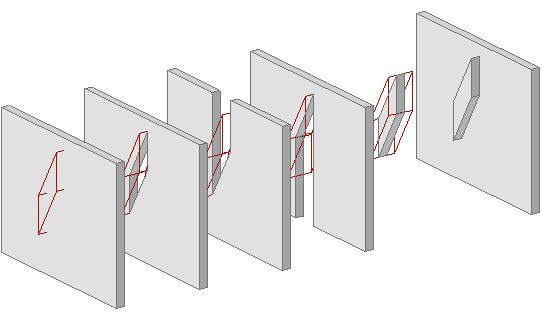

Öt művelet típust lehet végrehajtani. A lenti ábra mutatja ezek hatását: a kiindulási Fal forma a bal szélső, ezt követi az öt művelet típus. Az Operátor Drótvázas módban látható.
•A Kivonás az Operátor alakját kivágja a Célból.
•A Kivonás a felette elhelyezkedő rész eltávolításával mind az Operátor alakját, mind annak alsó élétől a Cél tetejéig terjedő függőleges vetületét kivágja a Célból.
•A Kivonás az alatta elhelyezkedő rész eltávolításával mind az Operátor alakját, mind annak felső élétől a Cél aljáig terjedő függőleges vetületét kivágja a Célból.
•A Közös rész csak a Cél és az Operátor közös részét tartja meg.
•A Hozzáadás a Cél alakjához hozzáadja az Operátor alakját.
Szilárdtest-műveletek: Elemek megjelenítése és számítása

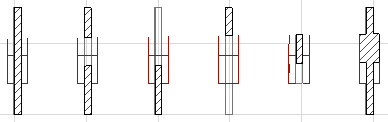

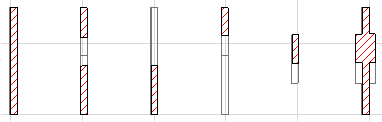

A szilárdtest-művelet módosítja a modell alakját, vagyis annak 3D-s nézetét, a modellről készített Metszetet/Homlokzatot/BF-et, valamint a Részletrajz nézetet. Az alábbiakban a fenti elemek Metszeti nézete látható. A műveletek fent Drótvázas megjelenítésben láthatók, lent pedig rejtve vannak a fóliáik.
A Cél és az Operátor elemek Alaprajzi nézete nem változik. Az Operátor drótvázas fóliára történő helyezése nem módosítja megjelenését. Ha az Operátorok fóliája el van rejtve, nem jelennek meg az Alaprajzon, de a fólia ismételt láthatóvá tételéig nem módosíthatók.
Megjegyzés: ha csak a célt jelöli ki az Alaprajzon és a kijelölést 3D nézetben jeleníti meg, a módosított forma jelenik meg, de az operátor megjelenítése nélkül.
Ha a Metszet/Homlokzat/BF ablakban végez el egy Szilárdtest-műveletet, az eredmény megtekintéséhez újra kell építenie az ablak tartalmát.
Szilárdtest-műveletek Interaktív konszignációkban
Az Elemlisták az egyes konszignációk Elrendezés beállításaiban megadott paramétereknek megfelelően jelenítik meg az elemeket. Több elem külön listázási paraméterekkel rendelkezik „nettó” és „bruttó” értékek számára: például az oszlop nettó térfogata, az oszlop bruttó térfogatával szemben. A nettó és a bruttó az elemlistázási paraméterek esetében a következőt jelenti:
•Nettó: figyelembe veszi a szilárdtest-műveleteket.
•Bruttó: nem veszi figyelembe a szilárdtest-műveleteket.
További részletekért lásd Elemek listázási paraméterei.
