Gerenda/Szakasz szerkezetének meghatározása
Gerenda vagy gerendaszakasz kiválasztása.

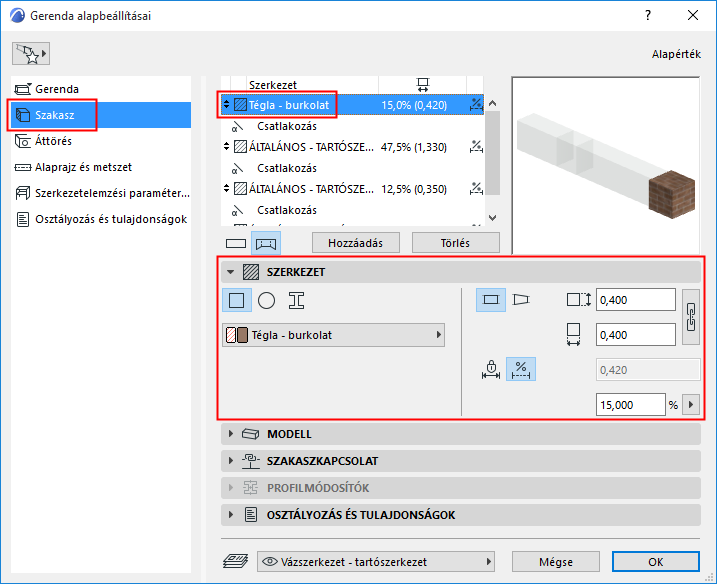

A Gerenda beállításainak (Szakasz oldal) Szerkezet panelén adhatók meg annak szerkezeti jellemzői és hossza (állandó vagy változó).
Kijelölt szakasz esetén: ezek a beállítások a gerenda Szerkesztő módjában is elérhetők.
Keresztmetszet
Kattintson egy ikonra a szakasz keresztmetszetének meghatározásához.
•Téglalap
•Kör
•Összetett profil

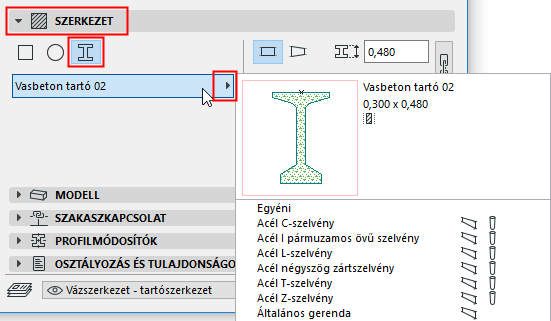

Építőanyag /Profil
Az előugró ablakban válasszon építőanyagot vagy profilt a gerendához vagy a gerendaszakaszhoz.
Megjegyzés: A legördülő menüben csak azok a profilok jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz gerendákat. A profilok a Beállítások > Elemattribútumok > Profilkezelő útvonalon határozhatók meg.

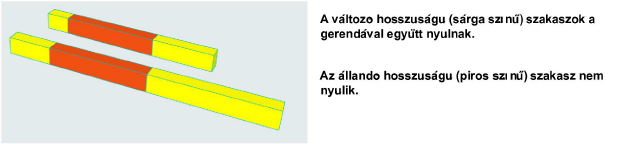

Szakaszhossz (állandó vagy változó)
Minden kijelölt szakasz esetén: adja meg, hogy hossza állandó vagy változó – ehhez kattintson a megfelelő ikonra a Szerkezet panelen.

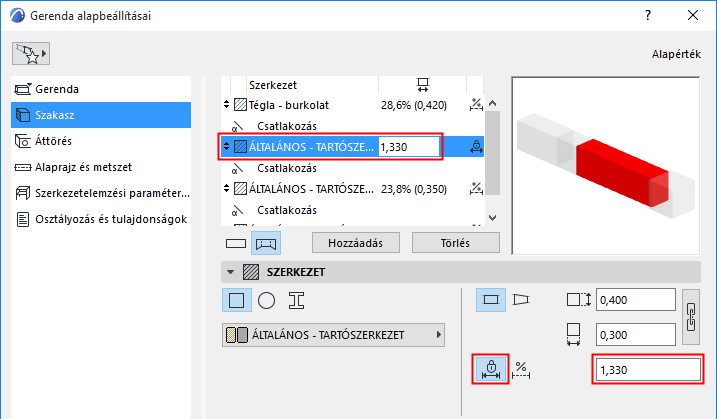

–Állandó hosszúságú szakaszok esetén: adja meg a hosszt. Ez akkor is változatlan marad, ha a gerendát megnyújtja. (A Szerkezet listában megadhatja egy kijelölt szakasz hosszát is.)
–Változó hosszúságú szakaszok esetén: adja meg a hosszt az összes változó hosszúságú szakasz arányában. (A változó hosszúságú szakaszok összege 100%.) A szakasz hossza a gerenda nyújtásával arányosan nő.

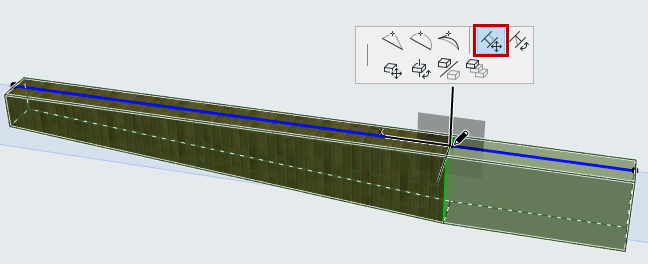

Szakasz hossza - Módosítás 3D-ben
1.Válassza ki a Gerendát a 3D ablakban.
2.Kattintson a Csatlakoztatási pontra (a gerenda referenciavonalán).
3.A szakasz hosszának módosításához kattintson a mozgó palettán lévő Szakasz csatlakozásának áthelyezése lehetőségre
Megjegyzés: Ha a szakasz pontját a szomszédos szakaszra húzza, azzal a teljes elhúzott szakasz törlődik.
