Gerenda lyukak kijelölése és módosítása

Egyetlen lyuk módosítása

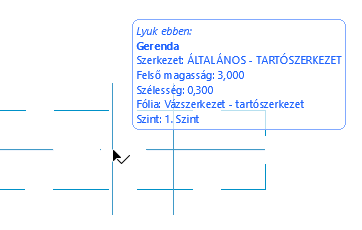

1.Alkalmazza az alábbiak egyikét:

Ha a Nyíl eszköz aktív, kattintson az áttörés középpontjára.

Ha bármelyik más eszköz aktív, nyomja le a Shift gombot, és kattintson az áttörés középpontjára.

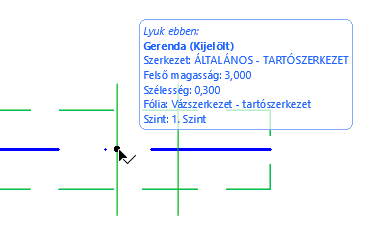

Most ki van jelölve az áttörés.

Select1BeamHole.png   Select1BeamHoleDone.png

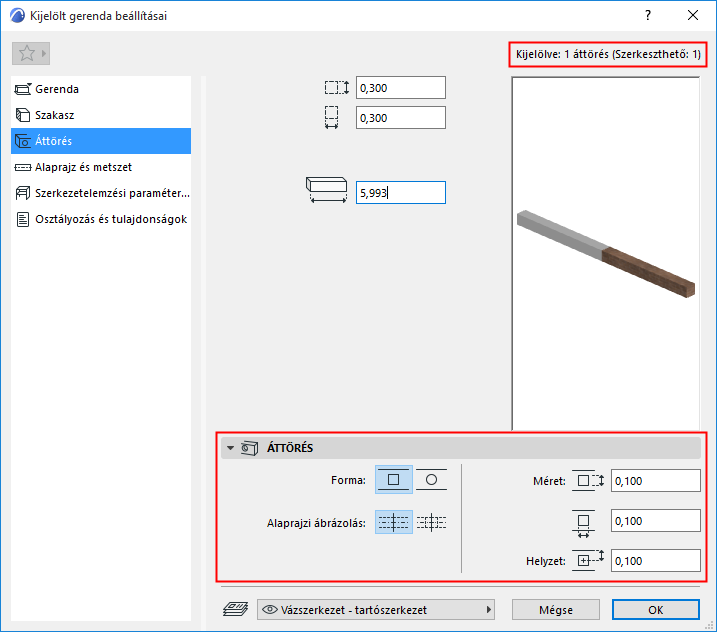

2.Nyissa meg a kijelölt gerenda beállításainál a Lyuk panelt, hogy módosíthassa a kijelölt Lyuk alakját és méretét (vagy használja az Infótábla vezérlőit).


Forma: Téglalap vagy kör

Alaprajzi ábrázolás: Válasszon alaprajzi jelet (körvonal mutatása vagy csak a tengely mutatása)

Méret: Ide írja be az áttörés vízszintes és függőleges méretét. Kör alakú áttörés esetén az átmérőt adja meg.

Helyzet: Az áttörés középpontja és a gerenda felső felülete közötti távolság.

Az összes lyuk módosítása

1.Jelölje ki a gerendát. A gerenda összes áttörése is kijelölésre kerül.

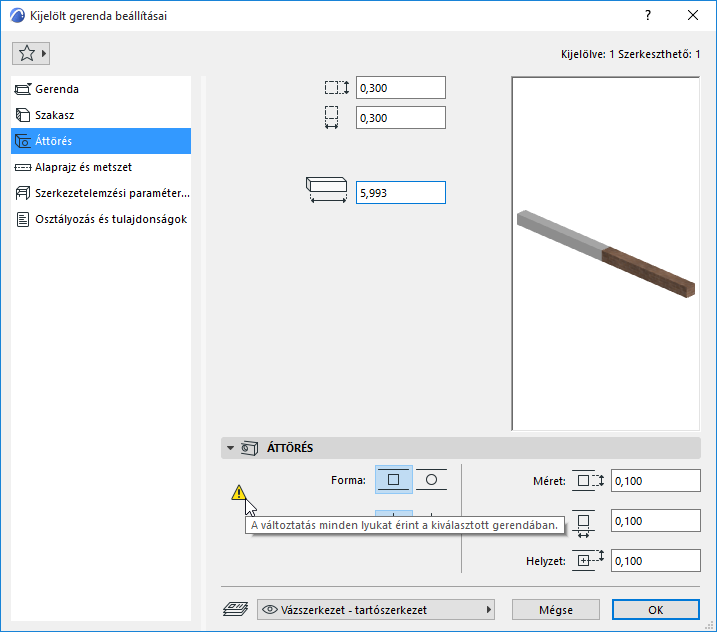

2.Nyissa meg a kijelölt gerenda beállításainál a Lyuk panelt, hogy egy időben módosíthassa valamennyi Lyukat (vagy használja az Infótábla vezérlőit).

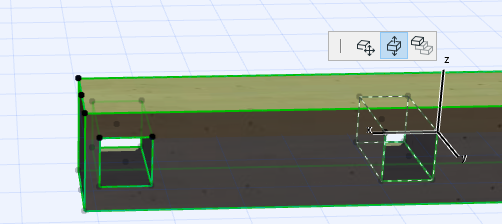

A gerenda áttörésének grafikus áthelyezése

Mozgassa az áttörést oldalirányban, a gerenda mentén (Alaprajz vagy 3D)

Mozgassa az áttörést fel és le, a Z tengely mentén (3D)


Lyukak az íves gerendában

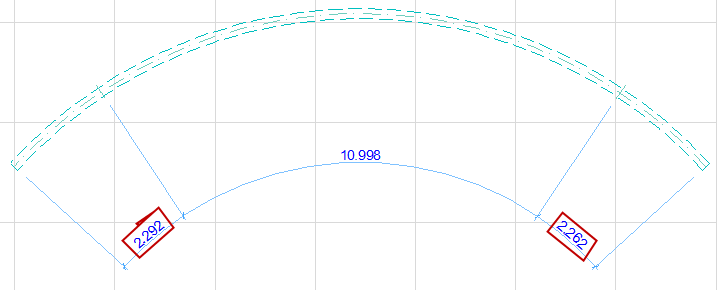

Tegyük fel, hogy egy egyenes gerendába készített lyukakat (a gerenda két végétől adott távolságokra), majd meghajlítja a gerendát (a képen látható módon).


A Gerendanyílások helyzete párbeszédablakban megadhatja, hogy mi történjen az íves gerendán lévő lyukak helyzetével:


Távolságok megtartása: Az áttöréseknek a gerenda legközelebbi végétől mért távolsága (a középső ív mentén mérve) nem változik.


Arányok megtartása: Az áttörések arányosan ugyanolyan távolságra lesznek a gerenda végeitől, mint korábban.


Video megtekintése
