A Referenciatengely a gerenda pontos illeszkedését szolgálja tiszta metsződésekben, és fogópontokat ill. éleket határoz meg a gerendák kijelöléséhez, mozgatásához és transzformálásához. Iránya megadja, hogy melyik az oszlop "bal" és "jobb" felülete a felületek hozzárendelésekor, a Gerenda beállításai ablak Modell panelén.
Lásd Gerenda modell megjelenítése.
A referenciatengely iránya megfelel annak az iránynak, amerre a kurzor mozog a gerenda megrajzolásakor. (A gerendán a tengely irányát jelző nyíl a Nézet > Megjelenítési lehetőségek a képernyőn > Fal- és gerenda-referenciavonalak paranccsal jeleníthető meg.)
A kijelölt gerenda referenciatengelye eltérő színnel jelenik meg: ezt a színt módosíthatja a “Szerkesztővonalak” beállítás használatával, melyet a Beállítások > Munkakörnyezet > Kijelölés és eleminformáció menüútvonalon érhet el.

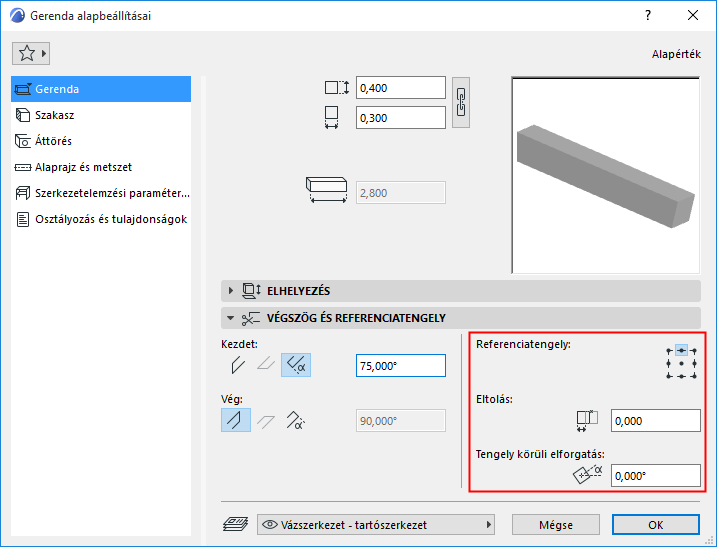

A Gerenda beállításoknál vagy az Infótáblán válasszon a kilenc pont közül egyet, amely a gerenda referenciatengelyét fogja képezni.
Megjegyzés: Ez a lehetőség csak akkor elérhető, ha legalább egy gerendaszakasz keresztmetszete téglalap vagy kör. Összetett profilok esetén nem elérhető.
A referenciatengely módosításakor a tengely helye nem változik, a program a gerendát helyezi át a beállításnak megfelelően.
Referenciatengely megjelenítése/ elrejtése
Használja a Gerenda beállításainál található Alaprajz és metszet panelt. Lásd ALAPRAJZI JEL.
Referenciatengely eltolása
Írjon be ide egy tetszés szerinti értéket a gerenda referenciatengelyének a középvonaltól történő eltolására.
Adja meg a gerenda tengely körüli elforgatásának szögét.
Lásd még: Gerenda és oszlopok forgatása.
