Szabványos acéloszlop vagy gerendaprofil használata

Ha szerkezettervező programokkal cserél adatokat, hasznos lehet a szabványos elemek használata a profilos oszlopok és gerendák esetében. Az adatcserélő folyamat során ezen szerkezettervező programok felismerik az ilyen szabványos elemeket, és pontosan és precízen azonosítják azokat, bármilyen beállítási kiigazítások igénye nélkül.

Használja a Beállítások > Összetett profilok > Szabványos acélprofil importálása parancsot.

Ez megnyitja a Szabványos acélprofilok adatbázisát.

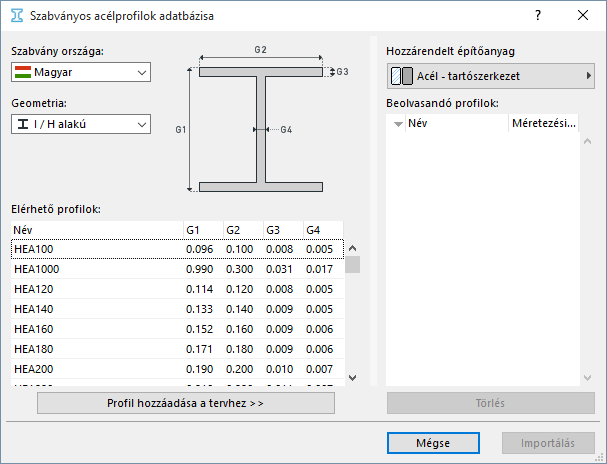

Profil adatbázis

Ezen a képen a terv profillistája (a jobb oldali lista) üres, így a kijelölt profilokat hozzá kell adni az adatbázisból.

A bal oldali, nem szerkeszthető Elérhető profilok listából szabványos profilok ezreit érheti el. (Ha szükséges, rendezze a lista oszlopait név vagy valamilyen méret alapján.) Használja a Szabvány országa és Geometria vezérlőket a kívánt profil megtalálásához.

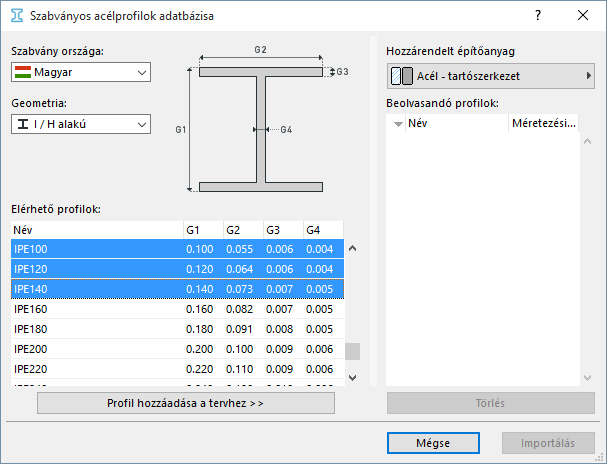

Válassza ki ezeket, majd kattintson a Profil hozzáadása a tervhez gombra.

Így a kiválasztott szerkezetek megjelennek a jobb oldali listában.

•Rendelje hozzá a fenti előugró ablakban az építőanyagot a megfelelő szerkezetekhez.

•Kattintson az Eltávolítás opcióra a tervprofil importálási listáról történő törléséhez.

Kattintson az Importálás gombra. A kijelölt profilok most már használhatók a tervfájlban.

Profilos szerkezeti elem elhelyezése

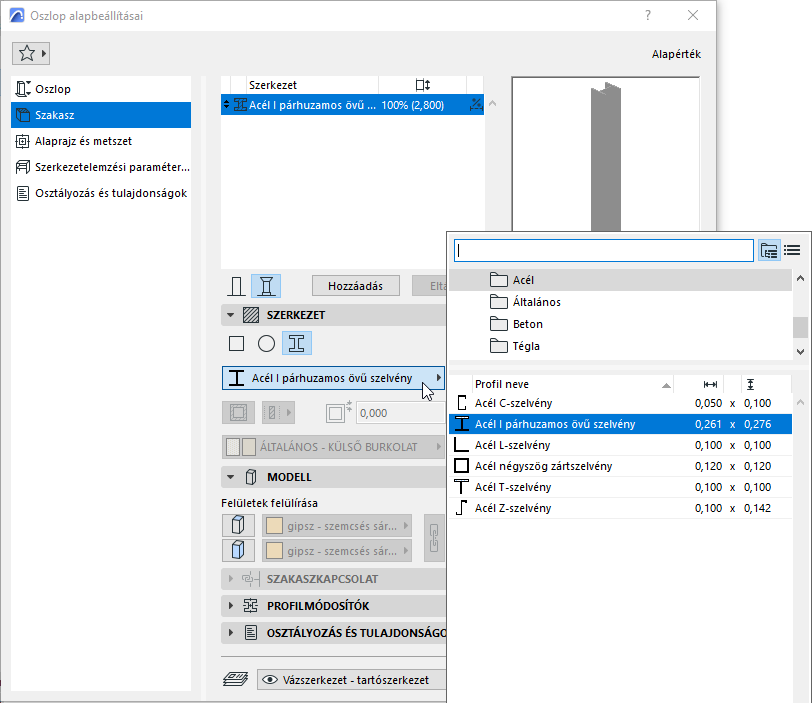

Válassza ki az Összetett geometria módszert az Oszlop vagy Gerenda beállításai párbeszédpanel Geometria és elhelyezés területén.

Válassza ki a kívánt profilt a Profil előugró listából.

A szerkezeti oszlop vagy gerenda elhelyezésekor a beillesztési pont az elem befoglaló dobozának középpontja. Emellett egy további fogópont is található az elem tömegközéppontjában.

Az ilyen előre megadott profilos gerendák és oszlopok név szerint listázhatók az interaktív konszignációkban. Ehhez elég felvennie egy "Összetett profil" vagy "Építőanyag/Réteges szerkezet/Profil/Kitöltés" mezőt az Interaktív konszignáció sémabeállításaiban, a Mezők panelen.
