Egyszerű tető létrehozása a 3D ablakban

Megjegyzés: Az új tető rajzolásán felül (a folyamatot lásd lent) kiválasztható egy összetett tető, és felosztható több egyszerű tetőre a Szerkesztés > Átalakítás > Felosztás egyszerű tetőkké vagy a Tervezés > Tető extrák > Felosztás egyszerű tetőkké paranccsal.

Ezt a módszert akkor használja, ha olyan tetőt szeretne elhelyezni, amelyet vonzanak a meglévő elemek a 3D ablakban.

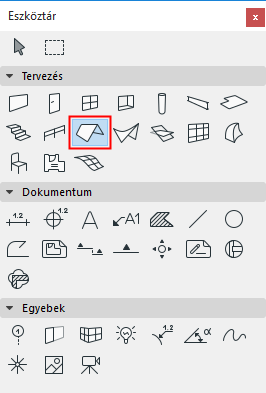

1.Válassza ki a Tető eszközt.

2.A Tető beállításokban vagy az Infótáblán állítsa be a tető fő paramétereit (pl. lejtés, felületek, eresztúlnyúlás).

3.Válassza az Egyszerű szerkesztési módszert az Infótáblán.

4.Válasszon egyet az Infótáblán található három geometriai módszer közül (Poligon, Téglalap, Elforgatott téglalap)

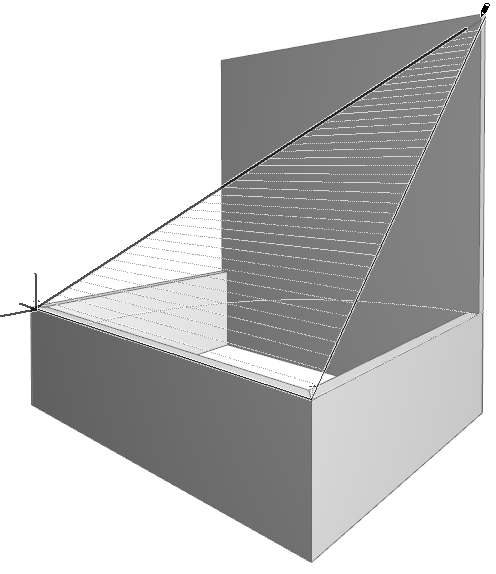

5.A 3D ablakban definiálja a tetősíkot három pontra kattintva. Az első két pont alkotja az alapvonalat.

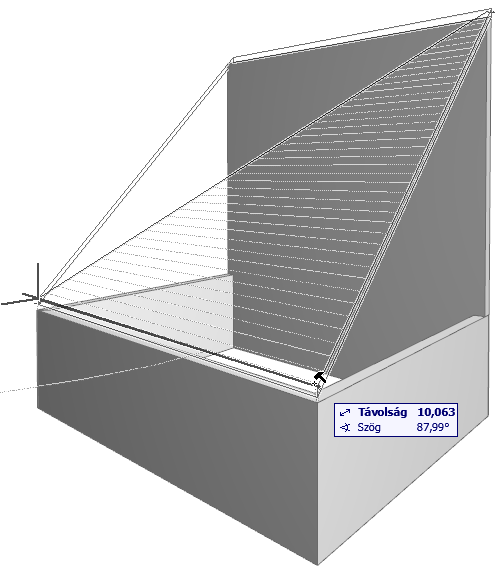

6.Rajzolja meg a tető körvonalait. Amikor visszatér az első fogóponthoz, megjelenik a kalapács kurzor. A poligon bezárásához kattintson az egérrel.

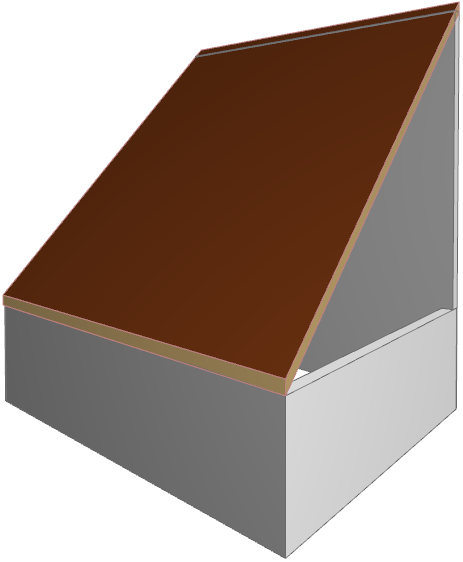

7.A program generálja a tetőt.
