Tető geometria grafikus szerkesztése
A kijelölt tető geometriájának grafikus editálásához szerkessze a következők bármelyikét:
•az alapvonalat
•a gerincvonalat
•a tetőszint elválasztó vonalát, ha a tető több szintből áll
•a kontúrvonalat
Az alapvonal szerkesztéséhez használja a Mozgó palettán található jól ismert poligon szerkesztési parancsokat:

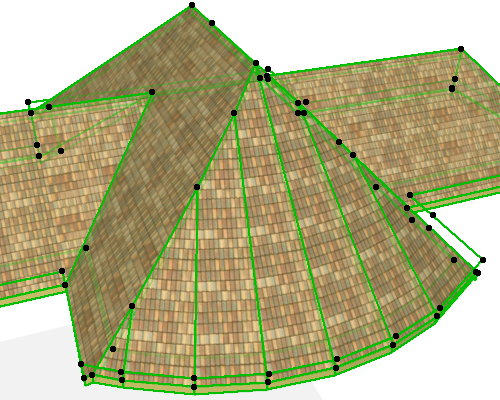

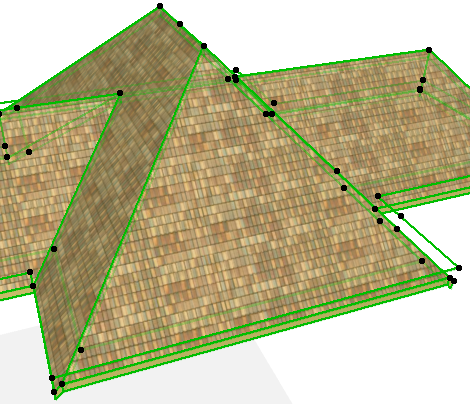

Amint az 3D-ben látható, az alapvonal szerkesztése megfelelően beállítja a tetősík és a kapcsolódó síkok geometriáját:

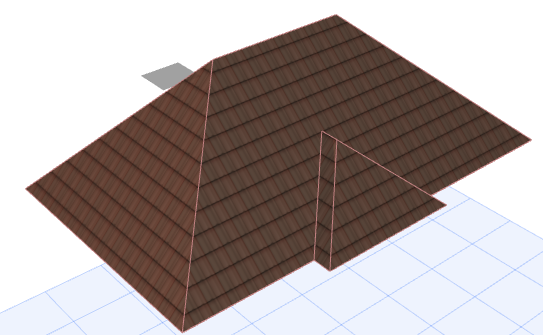

Az alábbiakban hozzáadtunk egy kiemelkedést a tetőhöz a Mozgó paletta Hozzáadás poligonhoz szerkesztési parancsával. A létrejövő tetőgeometria módosul, minden tetősík a szükséges módon rendeződik, és a tető továbbra is egységes elem marad.
