Ezzel a paranccsal (Tervezés > Tető extrák > Tető szintvonal készítés) az Ön által meghatározott magassági értéken helyezhet el egy vonalat.

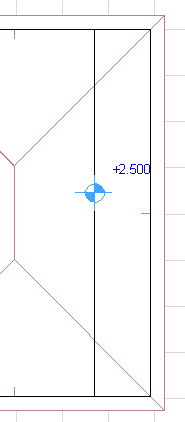

A tetőszint vonal elhelyezését követően szintméretezést helyezhet el a magasság jelzésére.
Megjegyzés: A tetőszintet jelölő vonalak egyszerű és összetett tetők estén használhatók. Az összetett tetőknél azonban ügyeljen, hogy ne használjon korábbi verziókból örökölt összemetsződési módot. (Nyissa meg a Beállítások > Terv beállításai > Örökölt beállítások menüpontot, és ellenőrizze, hogy a „Korábbi összemetszési mód” jelölőnégyzet nincs-e bejelölve.)
1.Válasszon ki egy tetőt az alaprajzon.
2.Használja a Tervezés > Tető extrák > Tető szintvonal készítés menüpontot.

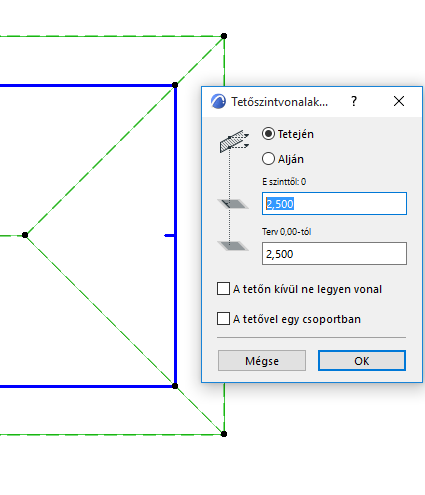

3.A megjelenő párbeszédpanelen végezze el a megfelelő beállításokat, majd kattintson az OK gombra.
–Tetején/Alján: Válasszon, hogy a tető felső vagy alsó felületén kívánja-e mérni a magasságértéket.
–Tető szintvonalak magassági szintjének a megadása: Bármelyik beviteli mezőben meghatározható a tető szintvonalak kívánt magassága az aktuális emelethez vagy a terv 0,00 szintjéhez képest.
–A tetőn kívül ne legyen vonal: Ha ez a négyzet meg van jelölve, a szintvonalaknak a tető alaprajzi poligonján túlnyúló része nem fog kirajzolódni.
Ha a jelölőnégyzet nincs bekapcsolva, minden szintvonal megjelenik. Ebben az esetben a szintvonalak alaprajzi poligonon túli része is megjelenik, és minden szintvonal hossza megegyezik a tető alapvonalának hosszával.
–A tetővel csoportban: Jelölje meg ezt a négyzetet, ha szeretné, hogy a szintvonalak csoportot képezzenek a saját tetőjükkel.
Megjegyzés: Ez a lehetőség szürkített abban az esetben, amennyiben a Csoportok szüneteltetése kapcsoló aktív.
Lásd még: Szintméretezés.
