Különleges tetőobjektumok létrehozása a RoofMaker segítségével

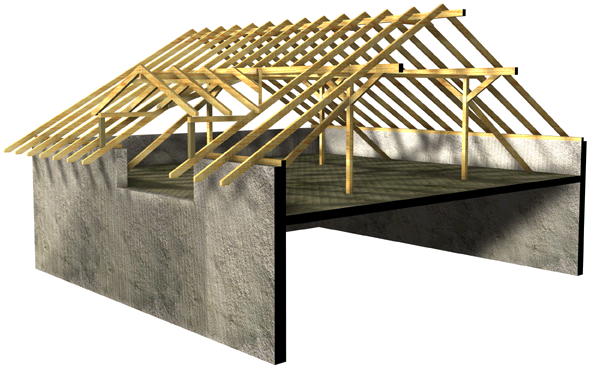

A RoofMaker segítségével GDL tárgy alapú elemeket adhat a rajz adott részeihez, hogy kiemelje azokat a 3D nézet és metszet/homlokzat/BF ablakokban. A RoofMaker a Tervezés > Tető extrák > Tervezési extrák menüből érhető el. Technikailag ez egy Archicad Kiegészítő, mely az Archicad indításával betöltődik.
A tetőszerkezeti elemek a lehelyezést követően úgy viselkednek, mint a közönséges Tárgyak, és lehetőség van módosításukra is.
A Tető varázsló a RoofMaker egyik funkciója, amely segítségével könnyen és gyorsan készíthető el egy teljes tetőszerkezet.
További részleteket lásd A Tető varázsló használata.
Ajánlott, hogy a tetőszerkezet modellezését a szelemenekkel kezdje, majd folytassa az élszarukkal/vápákkal, és a szarufákat helyezze el utoljára. Ebben a sorrendben könnyen nyomon követheti az összes csatlakozó elemet. (Amikor az élszarut helyezi el, már ismeri a szelemen vastagságát; mikor a szarufákat helyezi el, már ismeri a szelemenek, az élszaruk és a vápák vastagságát stb.)
Szarufák, élszaruk vagy szelemenek (gerendák) elhelyezéséhez válasszon ki egy tetőfelületet vagy összetett tetőt.
A csoportba foglalt egyszerű tetők esetén a csoportot először szét kell bontani (Szerkesztés > Csoportok kezelése > Csoport szétbontása) vagy szüneteltetni kell (Szerkesztés > Csoportok kezelése > Csoportok szüneteltetése). Ezután tudja egyenként kijelölni a tetőfelületeket.
Bár a tetőelemeket az API kiegészítő másként is el tudja helyezni, feltétlenül ajánlott a tetők referenciavonalát az alattuk lévő fal külső élére rajzolni (mint az Archicad összetett tetők elhelyezésénél). Erre azért van szükség, mert az eresztúlnyúlással vagy anélkül is megadható elemek ezt a vonalat használják alapvonalként.
Ajánlatos a szarufa általános keresztmetszetének magassági értékét megadni a tetősík vastagságának. Ennek a módszernek az az előnye, hogy a tető segítségével levághatja azokat az elemeket (pl. oszlopokat), melyek éppen a szarufáig érnek.
Kiváltó, fogófa vagy torokgerenda elhelyezéséhez két szarufát kell kijelölni (egymással szemben lévőket a fogófa vagy a torokgerenda, szomszédosakat – amennyiben egy tetőfelülethez tartoznak – a kiváltó számára).
Miután kiadta az Extrák/RoofMaker valamely parancsát, megjelenik egy párbeszédablak, amelyben beállíthatja az elhelyezendő tárgyra vonatkozó paramétereket. Minden elemnél beállíthatók a felületek és az elemet tartalmazó fólia. Alapértelmezésben a Tárgyhoz beállított aktuális tollszínt használja. Ha megváltoztatja az aktuális tollszínt, az összes újonnan elhelyezett elem az új tollszínnel jelenik meg.
Ezután a tárgyak a tárgy típusától függően egy vagy több kattintással vagy automatikusan kerülnek lehelyezésre.
Ha szeretné a RoofMaker parancsokat egy külön eszköztárban megjeleníteni, válassza a Tervezés > Tető extrák > RoofMaker > RoofMaker eszköztár megjelenítése parancsot.
Mindegyik parancsot bemutatjuk az alábbi részekben:
Szarufák elhelyezése esetén a tető alsó síkja szolgál referenciasíkként. A szarufák automatikusan e sík fölé kerülnek.
Válasszon ki egy referencia tetősíkot az alaprajzon. Válassza a Készíts szarufát parancsot a Tervezés > Tető extrák > RoofMaker menüből (vagy kattintson az első ikonra a RoofMaker eszköztárban).
Használja a megjelenő Szarufa beállítás párbeszédpanelt a tulajdonságok beállításához.
Lásd Szarufa beállítások párbeszédablak.
Miután rákattint az OK gombra az Archicad visszatér az alaprajzra, ahol a referencia tető kijelölve maradt. Ilyenkor a kijelölt tetőfelületen belülre kell kattintani. (Ha a tetőn kívülre kattint, az Archicad hibaüzenetet fog küldeni.)
Az Archicad a szarufát úgy helyezi el, hogy annak tengelye átmegy a kattintással megjelölt ponton. A szarufák mindig merőlegesek a kijelölt tető referenciavonalára.
Miután lehelyezte a szarufát, ki lehet jelölni és meg lehet nyitni a Tárgy beállítások párbeszédablakát. Az itt található paraméterek között szerepel a profil és annak a vastagsága. A profil téglalap alakú (alapértelmezés), I-gerenda, L-gerenda vagy C-gerenda alakú lehet.
Válasszon ki egy referencia tetősíkot az alaprajzon. Válassza a Készíts szarufa kiosztást parancsot a Tervezés > Tető extrák > RoofMaker menüből (vagy kattintson a második ikonra a RoofMaker eszköztárban.
Adja meg a kívánt paramétereket. Ugyanazokat a vezérlőket láthatja itt, mint egyetlen szarufa esetén, kivéve, hogy most aktívak a több szarufa lehelyezéséhez használatos vezérlők is.
Lásd Többszörös szarufák párbeszédablak.
Miután rákattint az OK gombra, az Archicad visszatér az alaprajzra, ahol a referencia tető kijelölve maradt. Ilyenkor a kijelölt tetőfelületen belülre kell kétszer kattintani ahhoz, hogy az elhelyezés vonalát meghatározza. (Ha a tetőn kívülre kattint, az Archicad hibaüzenetet fog küldeni.)
Az Archicad a szarufákat úgy helyezi el, hogy az első szarufa tengelye átmegy az első kattintással megjelölt ponton, és az utolsó szarufa tengelye pedig a második kattintással megjelöltön. A szarufák mindig merőlegesek a kijelölt tető referenciavonalára.
Az élszaru általában két egymás mellett levő tetősík között helyezkedik el. Azt a tetőt válassza ki, ahol az élszaru egy másik élszaru helyett egy szelemenhez csatlakozik; egyéb módszerek hibához vezethetnek.
Válassza a Készíts él- vagy vápaszarut parancsot a Tervezés > Tető extrák > RoofMaker menüből (vagy kattintson a harmadik ikonra a RoofMaker eszköztárban).
Lásd Él- vagy vápaszaru beállítás.
A beállítások megadása után kattintson az OK gombra, hogy visszatérjen az alaprajzra, ahol a referenciaként használt tetősík még mindig ki van jelölve. Kattintson a tető valamelyik élére (ami nem lehet párhuzamos vagy merőleges a tető referenciavonalára).
Az élszaru vagy vápaszaru (vagy eresztúlnyúlás nélküli vápaszaru) a tető így kijelölt éle mentén fog elhelyezkedni, attól függően, hogy a tető éle milyen helyzetben áll a tető referenciavonalához képest.
A RoofMakerben az él- vagy a vápaszaru két, előzőleg kiválasztott tetősíkkal is elhelyezhető. Ezután nem szükséges az él meghatározásához kattintani, mivel a szarufa a két felület közös élén kerül elhelyezésre. A két módszer különbsége a létrejövő elemekben keresendő; az utóbbi módszer felső levágása toronysisak formájú tetőszerkezetek készítését teszi lehetővé.
Kiváltó elhelyezéséhez először ki kell jelölni azt a két szarufát, amelyek közé el kívánja helyezni a kiváltót. Ennek a két szarufának ugyanazon a tetőpoligonon belül kell lennie. (Ez azt is jelenti, hogy ugyanaz a dőlési szögük és mindkettő merőleges a tető referenciavonalára.)
Válassza a Készíts kiváltót parancsot a Tervezés > Tető extrák > RoofMaker menüből. Megjelenik a Kiváltó beállítás párbeszédablak.
További részleteket lásd Készíts kiváltót.
A kiváltó a szarufákkal megegyező magasságban kerül elhelyezésre. Lehet függőleges vagy olyan szögbe forgatott helyzetű, hogy merőleges legyen a tető hajlásszögére. A 2D-s szimbólum is mutatja az aktuális helyzetet.
Miután rákattintott az OK gombra, az Archicad visszatér az alaprajzra, ahol a két szarufa kijelölve maradt. Kattintson a szarufák közé. (Ha a szarufákon kívülre kattint, az Archicad hibaüzenetet fog küldeni.)
A kiváltó a két szarufa közé kerül úgy, hogy a kiváltó tengelye átmegy a kijelölt ponton. A kiváltó mindig párhuzamos a tető referenciavonalával (így merőleges a szarufákra).
Jelöljön ki egy tetőfelületet az alaprajzon és válassza a Készíts szelement parancsot a Tervezés > Tető extrák > RoofMaker menüből (vagy kattintson az ötödik ikonra a RoofMaker eszköztárban). Megjelenik a Szelemen beállítás párbeszédablak, amelyben a szelemen különböző paramétereit lehet beállítani.
További részleteket lásd Készíts szelement (vagy gerendát).
Alapértelmezésben az Archicad a szelement a tető alsó referenciasíkja alá helyezi el, abból az elvből kiindulva, hogy a szelemen tartja alulról a szarufákat. Ettől függetlenül egy magassági érték is megadható, így a szelement elhelyezheti a referencia síkhoz képest magasabbra vagy alacsonyabbra is. Állítsa be a szelemen keresztmetszetének szélességét és magasságát.
A szelemen a szarufákra merőleges is lehet, továbbá elhelyezkedhet rajtuk is. Amennyiben a szarufák tetejére kerül, a szarufák keresztmetszetének magasságát be kell állítani!
Miután rákattint az OK gombra az Archicad visszatér az alaprajzra, ahol a referencia tető kijelölve maradt. Kattintson a kijelölt tető valamelyik élére vagy a tetőpoligon belsejébe. (Ha a poligonon kívülre kattint, az Archicad hibaüzenetet fog küldeni.)
Ha a tető élére kattintott, a szelemen tengelyével a tető éle mentén fog elhelyezkedni. Ha az él nem párhuzamos a tető referenciavonalával, a szelemen tengelyének végpontjai különböző magasságba kerülnek, amint azt a könyvtári elem Magasságkülönbség paramétere is mutatja, és a szelemen ferde lesz.
Amennyiben a síkidomon belülre kattint, a gerenda tengelye a tető referenciavonalával párhuzamosan keresztülfut a kattintási ponton.
Jelöljön ki egy tetőfelületet az alaprajzon és válassza a Készíts talpszelement parancsot a Tervezés > Tető extrák > RoofMaker menüből (vagy kattintson a hatodik ikonra a RoofMaker eszköztárban). Megjelenik a Talpszelemen beállítás párbeszédablak, amelyben a talpszelemen különböző paramétereit lehet beállítani.
További részleteket lásd Készíts Talpszelement (vagy Talpgerendát).
Alapértelmezésben az Archicad a gerendát a tető alsó referenciasíkja alá helyezi el, abból az elvből kiindulva, hogy a talpszelemen tartja alulról a szarufákat. Ettől függetlenül egy magassági érték is megadható, így a talpszelement elhelyezheti a referencia síkhoz képest magasabbra vagy alacsonyabbra is. A talpszelemen keresztmetszetének szélessége és magassága szintén beállítható.
Miután rákattint az OK gombra az Archicad visszatér az alaprajzra, ahol a referencia tető kijelölve maradt. Kattintson vagy a kijelölt tető valamelyik élére vagy a tetőpoligon belsejébe. (Ha a poligonon kívülre kattint, az Archicad hibaüzenetet fog küldeni.)
Ha a tető élére kattintott, a gerenda tengelyével a tető éle mentén fog elhelyezkedni. Ha az él nem párhuzamos a tető referenciavonalával, a szelemen tengelyének két végpontja különböző magasságba kerül, amint azt a könyvtári elem Magasságkülönbség paramétere is mutatja, és a szelemen ferde lesz.
Ha a tetőpoligonon belülre kattintott, ezzel a gerenda egyik oldalának a helyzetét határozza meg.
Alapértelmezésben egy háttérkitöltés van megadva az alaprajzi jelhez, mert a szelemenek általában eltakarják az alattuk lévő oszlopokat. Ezeket az oszlopokat általában egy nagyobb körrel jelölik, azt mutatva, hogy tartószerkezet található a szelemen alatt. Használhatja a Előrehozás és Hátra helyezés parancsokat, hogy biztosíthassa az elemek megfelelő láthatóságát.
A fogófa elhelyezéséhez először ki kell jelölni azt a két szarufát, amelyek közé a fogófa kerül. A két szarufa tengelyének egy vonalba kell esnie, és találkozniuk kell a gerincnél, különben hibaüzenet jelenik meg a képernyőn.
Válassza a Készíts fogófát parancsot a Tervezés > Tető extrák > RoofMaker menüből (vagy kattintson a hetedik ikonra a RoofMaker eszköztárban). Megjelenik a Fogófa beállítások párbeszédablak, amelyben a fogófa különböző paramétereit adhatja meg.
További részleteket lásd Készíts fogófát.
A fogófa lehet dupla vagy szimpla. Adja meg a keresztmetszeti méreteit és a magasságát, amelyek számolhatók a terv 0,00 szintjétől vagy az aktuális szint magasságától.
Miután rákattintott az OK gombra, az Archicad visszatér az alaprajzra, ahol a két szarufa kijelölve maradt. Ha dupla fogófát állított be, az automatikusan a megfelelő pozícióban kerül elhelyezésre. Ha szimpla fogófát állított be, egy további kattintással jelölheti ki, hogy az elem a szarufák melyik oldalára kerüljön.
A torokgerenda elhelyezéséhez először ki kell jelölni azt a két szarufát, amelyek közé a torokgerendát kívánja helyezni. A két szarufa tengelyének egy vonalba kell esnie, és találkozniuk kell a gerincnél, különben hibaüzenet jelenik meg a képernyőn.
Válassza a Készíts torokgerendát parancsot a Tervezés > Tető extrák > RoofMaker menüből (vagy kattintson a nyolcadik ikonra a RoofMaker eszköztárban). Megjelenik a Torokgerenda beállítások párbeszédablak, amelyben a torokgerenda különböző paramétereit adhatja meg.
További részleteket lásd Készíts torokgerendákat.
A torokgerenda keresztmetszetének értékein kívül be kell állítania egy magassági értéket is, amelyet az Archicad a szarufák alsó elhelyezési pontjától számít (ez általában a tető referenciavonalának a magassága is).
Miután rákattintott az OK gombra, az Archicad visszatér az alaprajzra, ahol a két szarufa kijelölve maradt. A torokgerenda automatikusan a megfelelő helyzetben kerül elhelyezésre.
A Tető varázsló teljes tetőszerkezetek egyszerű és gyors elkészítését teszi lehetővé. Egy lépésben helyezhet el szarufákat, szelemeneket, kiváltókat, fogófákat és torokgerendákat.

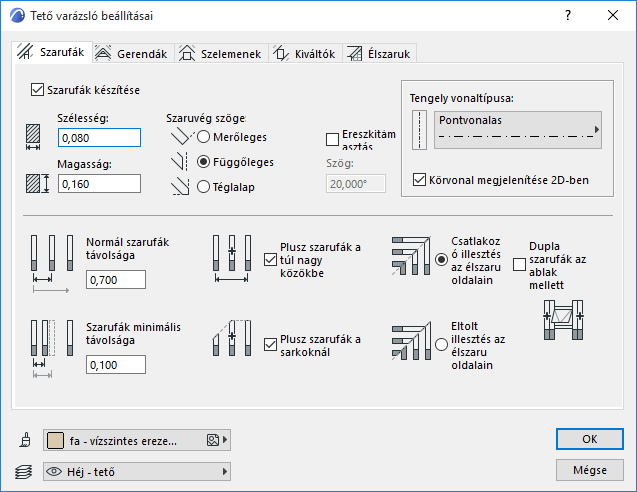

Az indításhoz jelölje ki a tervben azokat a tetőfelületeket, amelyekhez szerkezeti elemeket kíván létrehozni. Válassza a Tető varázsló parancsot a Tervezés > Tető extrák > RoofMaker menüből (vagy kattintson az utolsó ikonra a RoofMaker eszköztárban).
Lásd Tető varázsló párbeszédablak.

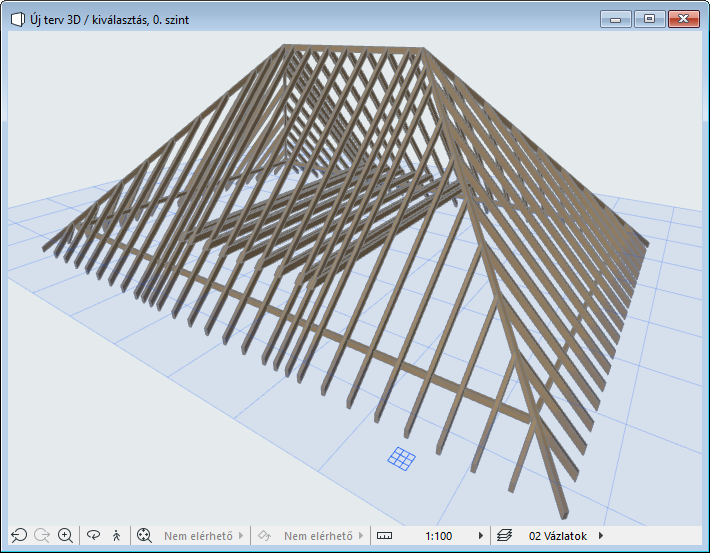

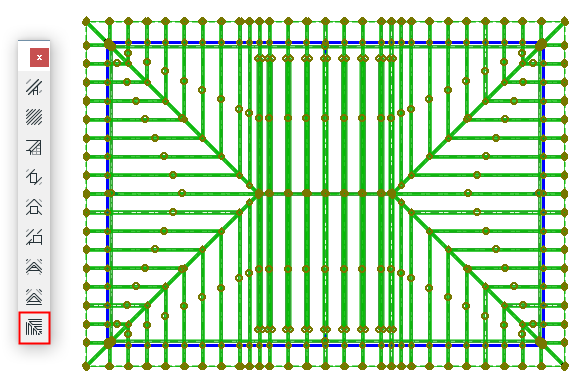

Az OK gombra kattintva visszatérhet az alaprajzra. A most beállított tetőszerkezeti elemek a megfelelő helyeken automatikusan elhelyeződnek.
A szarufák elhelyezése a beállított követelményeknek megfelelően optimalizált. Ettől fogva az elemek egyszerű Tárgyként működnek, és ennek megfelelően módosíthatók.
