A vágóelem mindig tető vagy héjszerkezet. A tetőhöz/héjszerkezethez kapcsolódik egy „vágótest”, ami a formát és azt az irányt jelöli, amerre a többi elem vágását végrehajtja.
Mivel a tető/héjszerkezet alakja gyakran önmagában is nagyon összetett, nehéz lehet pontosan elképzelni, hogy mi fog történni egy vágási művelet elindításakor. Ha látni szeretné a vágótesteket munka közben (csak 3D ablakban), használja a Vágótestek lehetőséget a Nézet > Megjelenítési lehetőségek a képernyőn menüpontban.
Vegye figyelembe, hogy a vágótestek (kivéve a héjszerkezeteknél található „szerkeszthető” típusok) valójában olyan testeket jelölnek, amelyek felfelé vagy lefelé végtelen kiterjedésűek (ez a visszajelzésben nem jelenik meg).

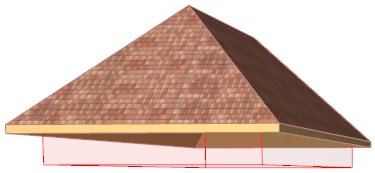

A tető vágótestének alapértelmezett beállítása „Alapvonalak lent”, azaz az alapvonal a vágótest határvonala, és a test innen lefelé terjed ki.
Héjszerkezet esetén az alapértelmezett test egy „kihúzás lefelé” a héjszerkezet membránból.

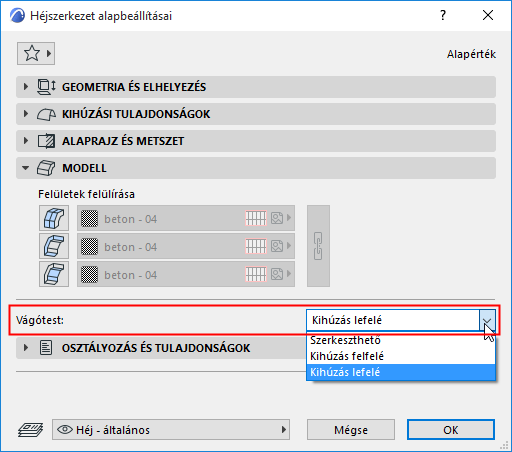

A vágótest geometriája azonban módosítható a Tető vagy Héjszerkezet beállításoknál: használja a „Vágótest” vezérlőt a Héjszerkezet (Tető) beállítások Modell panelén.
A tetők és héjszerkezetek esetében egyaránt elérhető vágótest lehetőségek itt láthatók:

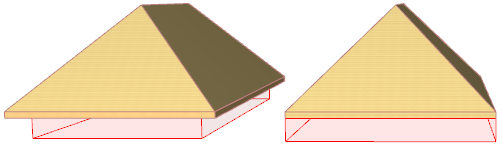

Alapvonalak lent - Kontúrok lefelé

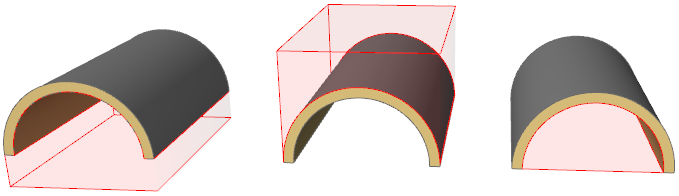

Kihúzás lefelé - Kihúzás felfelé - Szerkeszthető

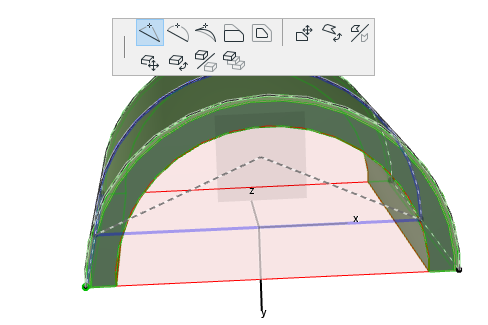

Szerkeszthető vágótest (héjszerkezet)

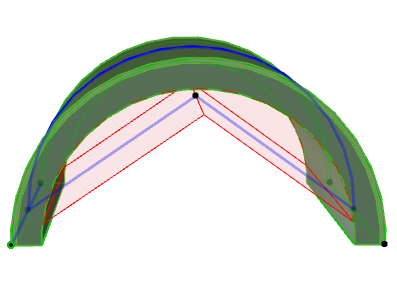

Olyan héjszerkezet esetében, amelynek a vágóteste „Szerkeszthető”, a kijelölt héjszerkezeten a héjszerkezet profil két végét összekötő vonal jelenik meg. (Ez a vonal jelöli a vágótest határát.) A vonal szerkeszthető, ami lehetővé teszi a vágótest alakjának változtatását.
Megjegyzés: ha olyan profilt hozott létre, ami zárt poligon, az alsó vonal nem szerkeszthető.
