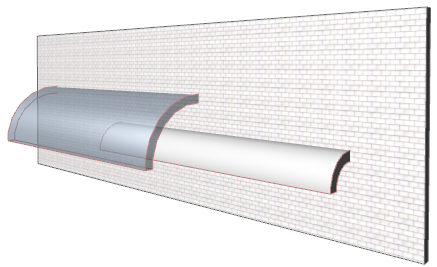

Tegyük fel, hogy a következő, két héjszerkezetből álló tervből indul ki, majd ezen átfuttat egy falat.
A falat úgy szeretné elvágni, hogy ne nyúljon túl egyik héjszerkezeten sem. Ugyanakkor a héjszerkezetek maradjanak érintetlenek.
A megoldás a két héjszerkezet vágótesteinek kombinálása, a héjszerkezetek vágása nélkül. Ezután a kombinált vágótesteket használja a fal egy lépésben történő vágására.
1.Jelölje ki mindkét héjszerkezetet.

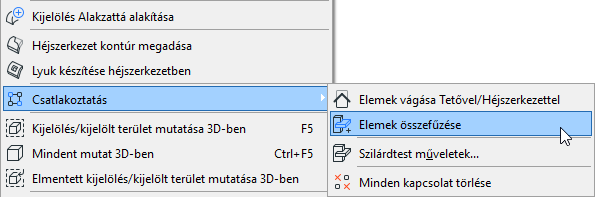

2.Válassza a helyi menüben a Csatlakoztatás > Elemek egyesítése (vagy Tervezés > Csatlakoztatás > Elemek egyesítése) parancsot.

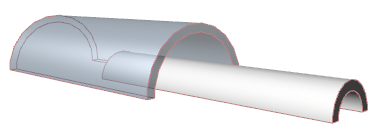

A héjszerkezetek vágótestét vonta össze, anélkül, hogy levágott volna bármilyen részt magukról a héjszerkezetekről.
Most az összevágott, de érintetlen héjszerkezet-komplexet vágóelemként használva elvégezheti az automatikus vágási folyamatot a falon:
1.Jelölje ki a falat és a héjszerkezeteket együtt.

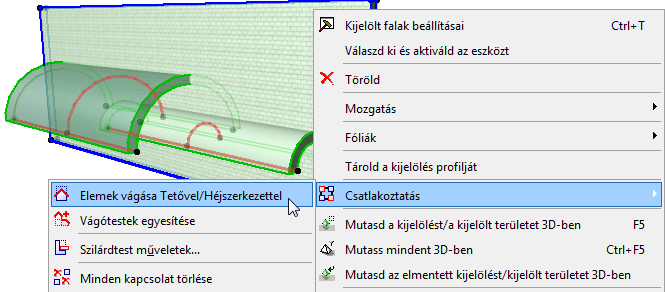

2.A helyi menüből válassza a Csatlakoztatás > Elemek vágása tetővel/héjszerkezettel parancsot (a szokásos eszköztárban is elérhető).
3.A megjelenő párbeszédpanelen kattintson a Vágd parancsra.

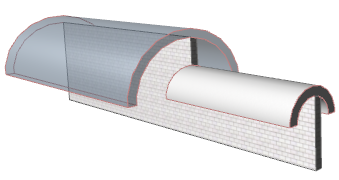

4.Ellenőrizze az eredményt 3D-ben.
