Megjegyzés: A Library Part Maker kiegészítő része. Lásd Library Part Maker.
MEP tárgyak részletezettségei szintjének meghatározása
|
Kijelölt 2D részletezettség |
Alapértelmezett részletezettségi szint |
Helyettesítő részletezettségi szint 1 |
Helyettesítő részletezettségi szint 2 |
Helyettesítő részletezettségi szint 3 |
|
Teljes |
Teljes |
Közepes |
Mérsékelt |
Rendszer 2D befoglaló négyzet |
|
Közepes |
Közepes |
Mérsékelt |
Teljes |
Rendszer 2D befoglaló négyzet |
|
Mérsékelt |
Mérsékelt |
Közepes |
Teljes |
Rendszer 2D befoglaló négyzet |
|
Kijelölt 3D részletezettség |
Alapértelmezett részletezettségi szint |
Helyettesítő részletezettségi szint 1 |
Helyettesítő részletezettségi szint 2 |
Helyettesítő részletezettségi szint 3 |
|
Teljes |
Teljes |
Egyszerűsített |
Sematikus |
3D-ben nem látható |
|
Egyszerűsített |
Egyszerűsített |
Sematikus |
Teljes |
3D-ben nem látható |
|
Sematikus |
Sematikus |
Egyszerűsített |
Teljes |
3D-ben nem látható |
További összetevők/hozzárendelések
•Az MEP tárgyak esetén a 3D megjelenítéshez a -es MEP kapcsolat tárgy használata szükséges (amely a -es MEP könyvtár > -es MEP kapcsolat mappában található) az MEP tárgyak automatikus csatlakozása érdekében.
•Ezt az MEP kapcsolat összetevőt a Teljes 3D modell lehetőséghez kell rendelni.
•A Csatornába/Csőbe épített könyvtári elemek esetén legalább 2 MEP kapcsolatot kell meghatározni, a Teljes 3D modellhez rendelve. Ezeket egyetlen tengelyen kell elhelyezni, ellentétes irányokban.

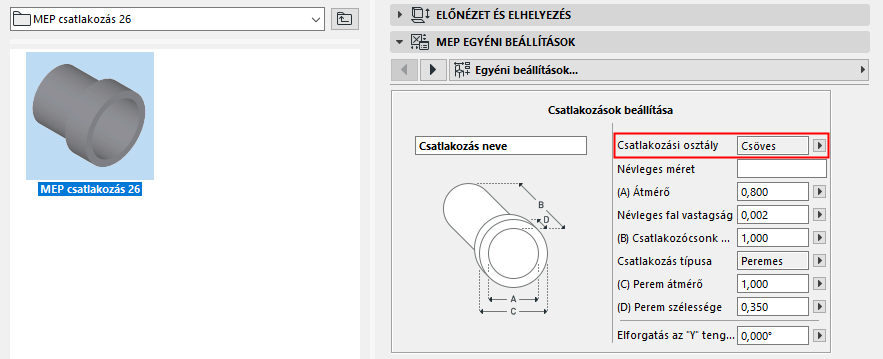

•Csatorna vagy Cső MEP könyvtári elem készítésekor ügyeljen, hogy az MEP kapcsolat összetevő a megfelelő csatlakozási osztályhoz (Csatorna vagy Cső) legyen rendelve.
