Ajtók és ablakok létrehozása

Megjegyzés: A Library Part Maker kiegészítő része. Lásd Library Part Maker.

Ajtók és ablakok részletezettségei szintjének meghatározása

Ajtó/Ablak Összetevő Origók

Az ajtó és ablak könyvtári elemeknél speciális módszert kell alkalmazni.

•A 2D ajtó/ablak alaprajzi jeleihez tartozó összetevők origóját az ajtó/ablak falnyílásának középpontjához és a befoglaló fal külső pereméhez kell igazítani.

•A 3D ajtó/ablak alaprajzi jeleihez tartozó összetevők modelljeit az ajtó/ablak falnyílásának alsó középpontjához kell igazítani.

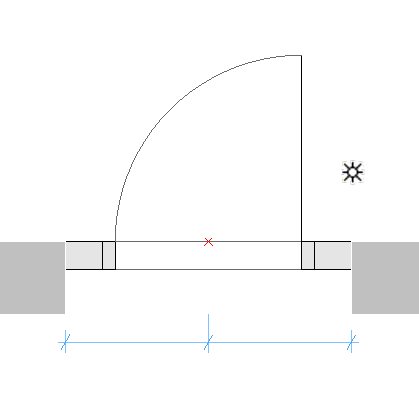

Ajtó alaprajzi jel a fogópontnál lévő összetevő-origóval

Ajtó/ablak hézag meghatározása

A Falnyílás az a falból kivágott rész, amely a teljes ajtó-/ablakszerkezet befogadására szolgál.

A Falnyílás szélessége az Egység méret szélessége és az esetleges Vízszintes hézag összege.

A Falnyílás magassága az Egység méret magassága és az esetleges Függőleges hézag összege.

Hézagértékek az ajtó egyéni beállításainál

A hézag tervezési alapelvei

A hézag alaprajzi jelét mindig az ajtó/ablak alaprajzi jelektől balra kell elhelyezni (az Archicad 2D eszközök segítségével), az ajtó/ablak könyvtári elemhez használt többi alaprajzi jelnél alkalmazott szélességgel.

Az alaprajzi pontosság jeleit a program automatikusan hozzáadja az ajtó/ablak jobb oldali, felső és alsó peremeihez, paraméterek szempontjából pedig a falnyílás éleihez igazodnak. A 3D modell automatikusan jön létre az alaprajzi jel hézagszélessége és az ajtó/ablak keretének vastagsága alapján. A hézag szélességét és felületeit a program automatikusan hozzáadja az ajtó/ablak felhasználói felületéhez parametrikus értékként.

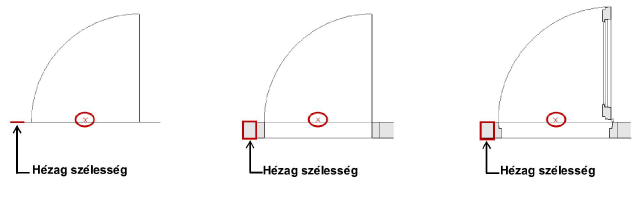

Mérsékelt, közepes és teljes részletesség hozzárendelésnél megjelenített hézag

Nyitásvonalak, Zsanérok és Killincsek

Nyitásvonalak, zsanérok és kilincsek tervezési alapelvei

Az LPM segítségével tetszőleges számú és irányú nyitásvonal és/vagy nyitási műveletre vonatkozó alaprajzi jel meghatározható a 3D modelleken, 3D Archicad eszközök használatával. A 3D nyitásvonalak az Alakzat eszközzel hozhatók létre (a Vonal geometriai módszer beállításával).

A 3D szöveg könyvtári elem is használható (az általános Archicad könyvtárból) a rögzített szöveges megjegyzések megadásához.

A nyitásvonalakra irányára vonatkozó különböző szabványok miatt az LPM 2 hozzárendelési készletet kínál a nyitásvonal irányának (zsanér vagy kilincs) meghatározásához.

A (Modellnézet-beállításoknál és a könyvtári elem felhasználói felületén található) Nyitásvonal iránya vezérlővel a felhasználó szükség szerint megfordíthatja az irányt.

Ajtó/ablak kilincsszerkezet elhelyezése

A 3D kilincsszerkezet opció csak a „Teljes 3D modell” részletesség esetén elérhető.

Az LPM segítségével tetszőleges számú és irányú kilincsszerkezet-típus meghatározható, a nyílászáró belső és külső oldalához külön-külön. A kilincsszerkezet típusa kiválasztható az általános Archicad típusok és (a betöltött könyvtárakban lévő) egyedi összetevőjű kilincs könyvtári elemek közül.

A kilincs elhelyezésének tervezési alapelvei

Használja az Alakzat eszközzel létrehozható 3D vonalakat (a Vonal geometriai módszer beállításával)

Meghatározás (Alakzat vonal)

Alakzat Origó

Az alakzat origója lesz a horgonypont (3D-s térben, tehát az alakzat vonalát az ajtó/ablak felületére kell helyezni), és a vonal iránya határozza meg a kilincsszerkezet helyzetét. A vonal hossza nem befolyásolja a kilincs végső helyzetét vagy alakját. A tervezéshez használt alakzatvonal és a végső kilincsmodell kapcsolata az alábbi ábrán látható:

A hozzárendelés típusa határozza meg a kilincs ajtó/ablak belső vagy külső oldalához viszonyított helyzetét.

Lásd Ajtó/Ablak Összetevő Origók.

Ajtó/ablak általános rögzítői és szerelvényei

A következő általános Archicad könyvtárhoz tartozó, ajtóra vagy ablakra vonatkozó parametrikus elemeket és funkciókat a program automatikusan hozzáadja minden ajtóhoz/ablakhoz:

Ablakok

•Falnyílás – Káva

•Falnyílás – Fal Rétegbefordítás

•Falnyílás – Falfülke

•Falnyílás – Boltöv

•Falnyílás – Tulajdonságok

•Rögzítők és Szerelvények – Parapet

•Rögzítők és Szerelvények – Könyöklő

•Rögzítők és Szerelvények – Tok belül/kívül

•Rögzítők és Szerelvények – Napárnyékoló

•Rögzítők és Szerelvények – Egyedi sarok

•Rögzítők és Szerelvények – Tulajdonságok

Ajtó

•Falnyílás – Káva

•Falnyílás – Fal Rétegbefordítás

•Falnyílás – Boltöv

•Rögzítők és Szerelvények – Küszöb

•Rögzítők és Szerelvények – Tok belül/kívül

•Rögzítők és Szerelvények – Napárnyékoló

•Rögzítők és Szerelvények – Tulajdonságok

Rendszer által előre meghatározott paraméterek Ajtók és Ablakok számára

•Szélesség – Ajtó/Ablak készlet szélessége

•Magasság – Ajtó/Ablak készlet magassága

•Névleges tokvastagság – Ajtó/Ablak készlet tokvastagsága

•Nyitásirány megjelenítése – „Automatikus” beállításnál az ajtók és ablakok címkéinél és az interaktív konszignációknál a Címke alapértelmezett helyzete és a Címke fordított helyzete értékeket használja a program. „Egyedi” beállításnál a program az Egyedi helyzet paramétert használja.

•Egyedi helyzet – a Nyitásirány megjelenítése paraméterrel együtt használja a program

•Címke alapértelmezett helyzete (alapértelmezés szerint: „L” – „left”, azaz „bal”) – a Nyitásirány megjelenítése paraméterrel együtt használja a program

•Címke fordított helyzete (alapértelmezés szerint: „R” – „right”, azaz „jobb”) – a Nyitásirány megjelenítése paraméterrel együtt használja a program

•IFC Műveletek – IFC Műveletek meghatározás

•Felületek > Ajtó/ablak hézag külső felülete – a hézag kitöltésének külső felülete

•Felületek > Ajtó/ablak hézag belső felülete – a hézag kitöltésének belső felülete

•Felületek > Ajtó/ablak kilincs felülete – az ajtó/ablak (egy vagy több) kilincsének felülete

•Tollak > Nyitásvonal tolla – ajtó/ablak nyitásvonalak
