Átépítési szűrő további beállításai

További felülírási lehetőségek is elérhetők a „Meglévő” elemekhez, a „Bontandó” elemekhez, valamint a „Megjegyzés” elemekhez.

Ezekkel az extra opciókkal teljesíthetők a helyi előírások, illetve könnyebben értelmezhetők az Átépítési nézetek.

Jelölje be azoknak a további felülírásoknak a jelölőmezőjét, amelyeket szeretne hozzáadni az átépítési szűrő definíciókhoz:

Meglévő elemek számára:

•Nyílásméret elrejtése (ha nem szeretné látni a már elhelyezett nyílások méreteit)

•Tömör metszeti kitöltés (ha nem szükséges a már elhelyezett falak szerkezetét látni)

•Összemetszés letiltása (akkor használja, ha biztosítani szeretné, hogy az Új vagy Bontott falak közös része ne befolyásolja a meglévő falak közös részeit.)

Bontandó elemek számára:

•Nyílásméret elrejtése (ha nem szeretné látni azoknak a nyílásoknak a méreteit, amelyek rövidesen már nem léteznek)

•Ajtó/ablak/tetőablak/áttörés jelének elrejtése (ha nem szeretné látni azokat a nyílásokat, amelyek rövidesen már nem léteznek, különösen ha azok olyan falak részét képezik, amelyek egyébként is bontásra kerülnek)

•Helyiség elrejtése (ha nem szeretné olyan helyiségek információit látni, amelyek megszűnnek)

•Elemek elrejtése (mivel a legtöbb bútor valójában nem lesz elbontva; ezért nem szükséges láthatónak lenniük a Bontási terven)

•Tömör metszeti kitöltés (abban az esetben, ha nem szükséges a bontandó falak szerkezetét látni)

•Átlátszó kitöltés (egy bontott elem helyét csak vonalakkal, nem pedig kitöltéssel jelöli)

•Összemetszés letiltása (ha biztosítani szeretné, hogy az Új vagy Bontott falak közös részei ne befolyásolják a meglévő falak közös részeit.)

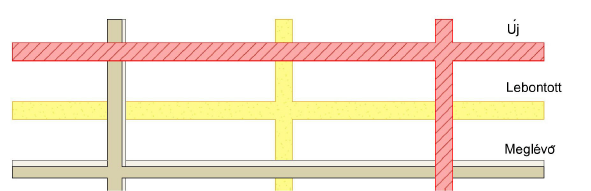

Falak és födémek „Összemetszés letiltása” beállítással: „Új” a „Meglévő” felett, az pedig a „Lebontott” felett

•Nyílások jelölése „X” jellel: X jelet helyez el a bontandó ajtókon és ablakokon.

•Nyíláskitöltés kontúrok bontottként: Olyan falon, ahol egy ajtót/ablakot elbontanak (és új falrészekkel helyettesítik): A bontandó nyílások kontúrvonalait bontandóként jelenítse meg.

Annotációs elemek számára:

•Ne írja felül: Méretezések/Szövegek/Címkék

•Ne írja felül: Vázlatkitöltések/Vonalak

•Ne írja felül a jeleket

Ezekkel a jelölőnégyzetekkel hagyhatók ki a felülírási szabályokból az Annotációs elemek (Méretezések, Szövegek és Címkék és/vagy Vázlatkitöltések és Vonalak). Dönthet úgy is, hogy a jeleket (Metszet, Homlokzat, Falnézet, Részlet, Munkalap) kizárja a felülbírálási szabályokból.
