Alaprajzi metszősík (globális beállítás)

Az alaprajzon a 3D-s építőelemek (falak, függönyfalak, oszlopok, gerendák és tetők) úgy jelennek meg, mintha egy vízszintes síkkal vágnánk el őket: ezt hívjuk alaprajzi metszősíknak.

A metszősíknak az adott szinttől számított alapértelmezett magassága a helyi építészeti szabványoktól függ, de mi magunk is tetszőlegesen átállíthatjuk ennek a magasságát az aktuális ablakból az Alaprajzi metszősík beállítások  párbeszédablakban.

A Metszősík beállításához válassza a Dokumentáció > Alaprajzi metszősík lehetőséget.

Lásd még: Alaprajzi metszősík beállítások párbeszédpanel.

Megjegyzés: A Metszősík nem hat a felületháló, födém és tárgy típusú elemekre. A GDL könyvtári elemek azonban beállíthatók úgy, hogy az Alaprajzi vágósík beállítások szerint jelenjenek meg.

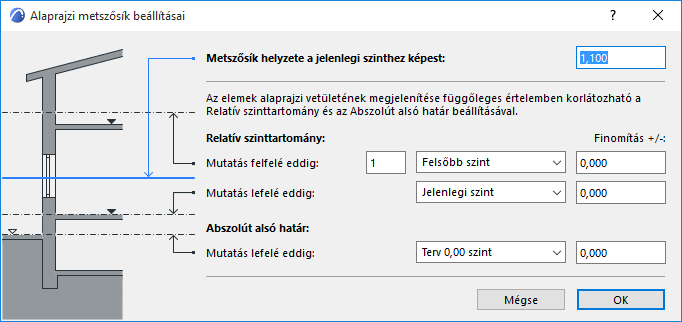

Adjon meg egy értéket a Metszősík magassága az aktuális szinthez viszonyítva mezőben.

Ha azt szeretné, hogy valamennyi építőelem teljes egészében látszódjon minden egyes szinten (alapértelmezett beállítás), akkor az Alaprajzi vágósík beállítások párbeszédablak többi lehetősége lényegtelen.

A Relatív szinttartomány és Abszolút megjelenítési határ beállítások csak akkor számítanak, ha az építőelemeket úgy állította be, hogy a vetítésük le legyen határolva.

Az Alaprajzi vágósík beállítások globálisak, tehát a terv valamennyi szintjére hatnak. Miután beállította a globális Alaprajzi metszősíkot, az elemekhez tartozó Beállítások párbeszédpaneleken lehetőség van az egyes szerkezeti elemek (csak falak, oszlopok, gerendák és tetők) alaprajzi megjelenítésének a finomhangolására.

További részleteket lásd Elem alaprajzi és metszeti megjelenítése.

Külön Alaprajzi metszősíkok beállítása a különböző nézetekben

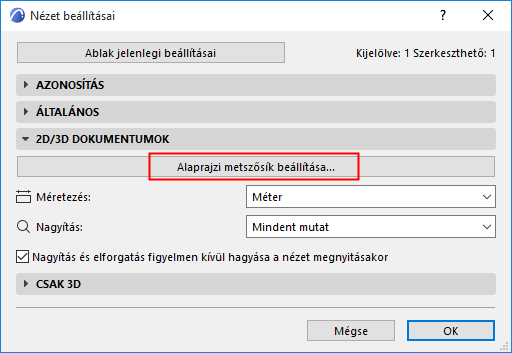

Szükség szerint minden nézethez megadhat egyéni Alaprajzi metszősíkot a Nézet beállításokból elérhető Alaprajzi metszősík vezérlők segítségével.
