Felületi kritériumok a Grafikus felülírás szabályaiban és az Ütközésvizsgálatban
Vegye figyelembe, hogy a Grafikus felülírás és az Ütközésvizsgálat funkciók csak korlátozottan ismerik fel a felületeket.
Az ezeken a felhasználói felületeken található felület-kritériumok (Felület, Felület neve) az elem típusától és a felület hozzárendelésének módjától függően vagy alkalmazásra kerülnek, vagy nem.
A konkrét működésről az alábbi szakaszokban találhat leírást:
A 3D modell szerkesztéséből származó felületek: a feltételek NEM kerülnek alkalmazásra
Szerkezeti elemek: a feltételek akkor lesznek alkalmazva, ha a felületet az elem beállításaiban határozták meg
Szerkezeti elemek esetén, ha az elembeállításokban van definiálva a felület, akkor a szabály érvényes.

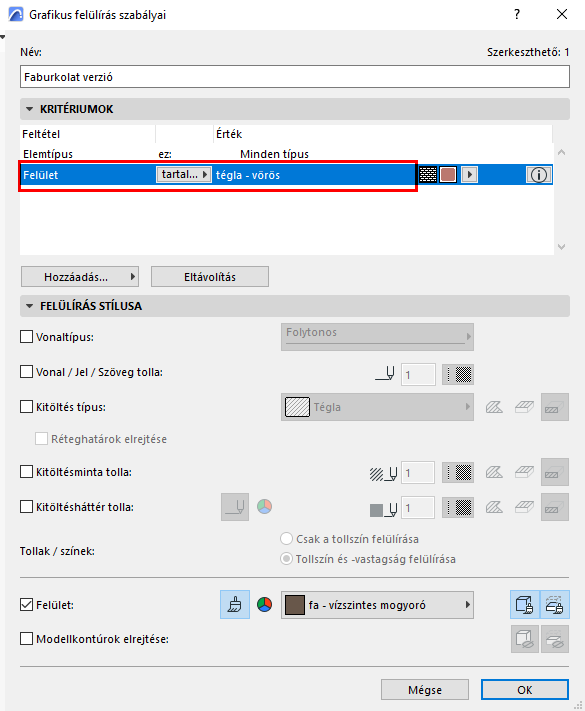

Például a grafikus felülírás a vörös téglafelületet tartalmazó összes elemre Diófa burkolatot alkalmaz.
|
Eredeti |
Téglafelület felülírása Diófával |
|
|
|
|

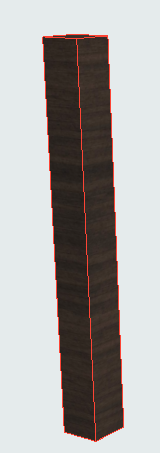

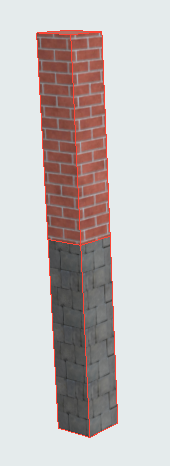

Oszlopszakasz vörös tégla építőanyaggal |
"Dió" felülírás alkalmazva az egész oszlopra, az elem beállításaiban (az Építőanyagon keresztül) a szakaszhoz rendelt vörös téglafelület alapján |
|
|
|
|

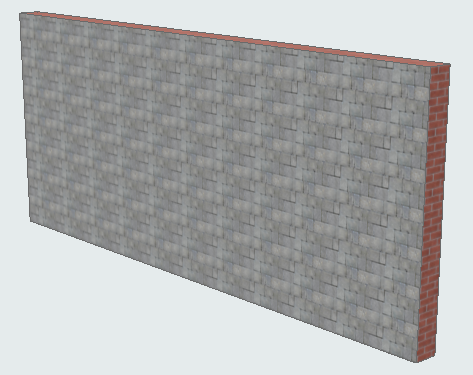

Fal tégla élfelülettel |

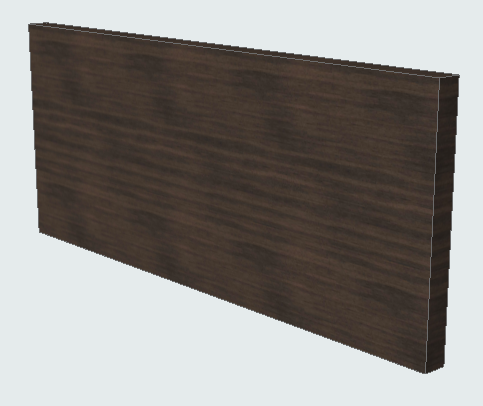

"Dió" felülírás alkalmazva az egész elemre, az elem beállításaiban (az élek felülírásánál a Modell panelen) hozzárendelt téglafelület alapján |
|
|
|
|

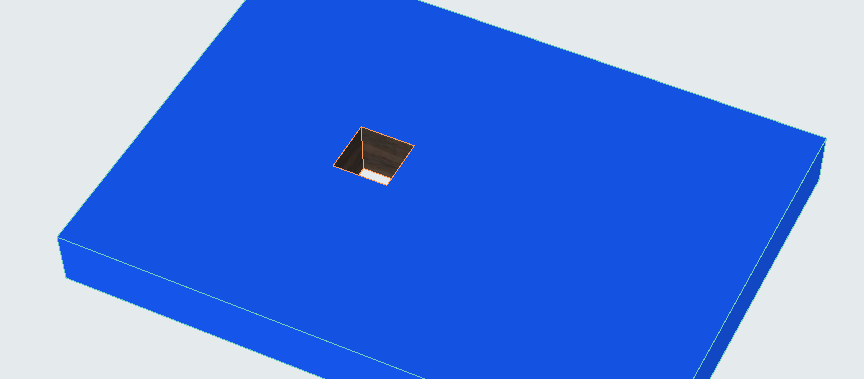

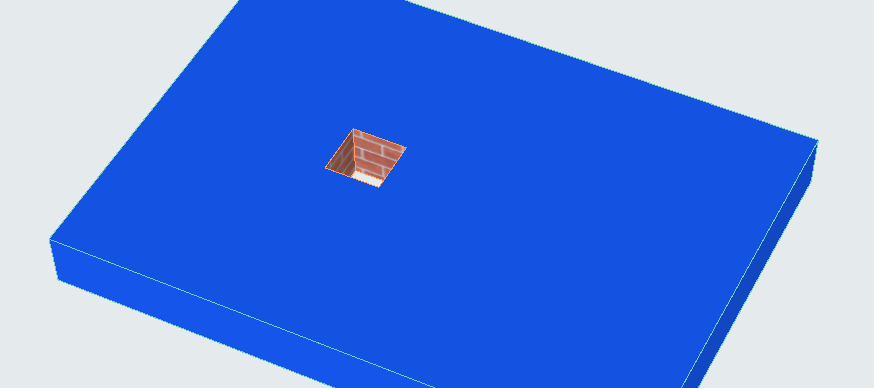

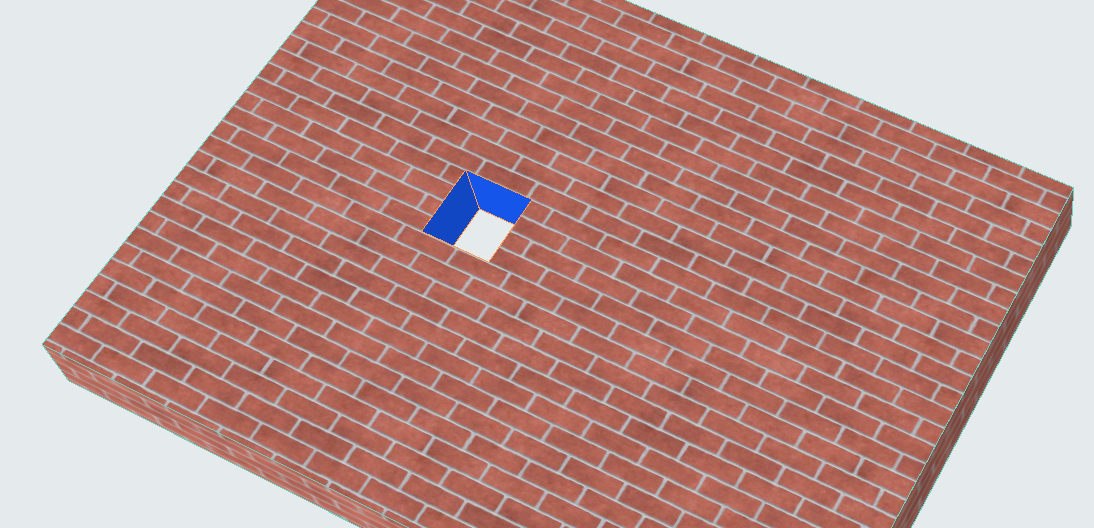

Vörös tégla födém kék nyíláselemmel |
"Dió" felülírás alkalmazva a födémre (de a nyílásra nem), a Födém beállításaiban hozzárendelt téglafelület alapján |
|
|
|
|

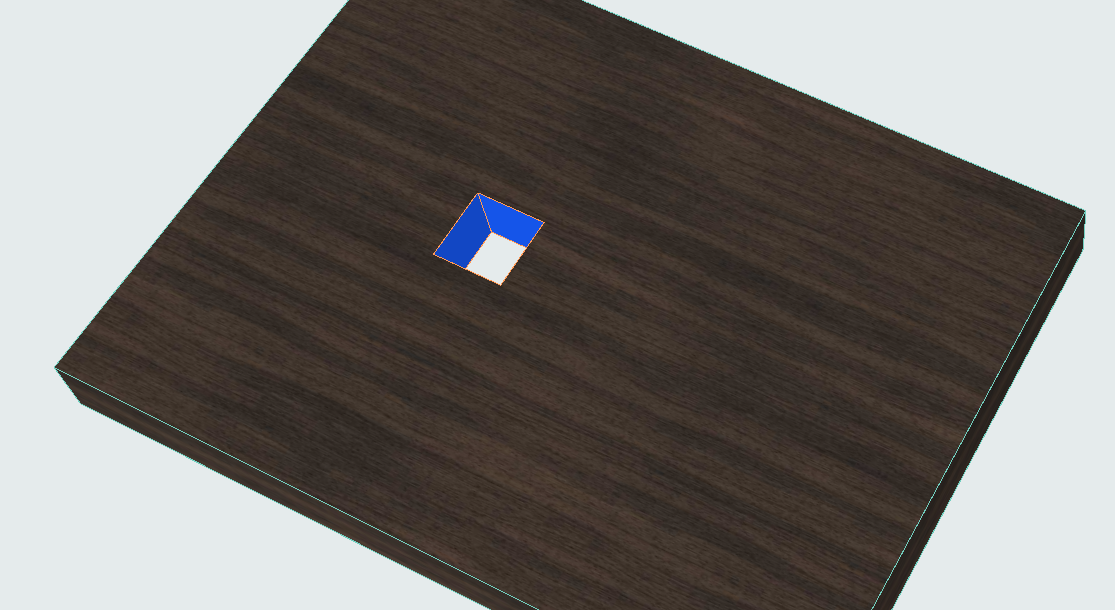

Kék födém, plusz Nyíláselem téglafelülettel |
"Dió" felülírás alkalmazva a nyílás felületére (de a födémre nem), a Nyílás beállításaiban (a Modell panelen keresztül) hozzárendelt téglafelület alapján |
|
|
|
|

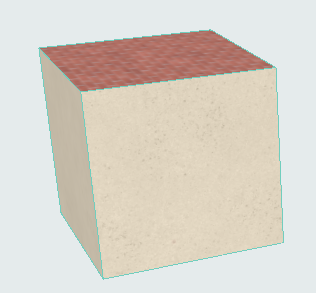

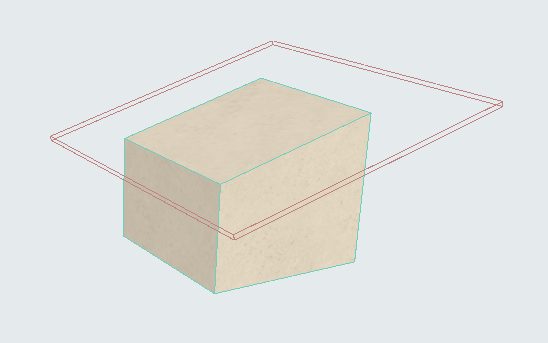

Födém tégla felső felülettel (a Modell panel felülírásával) A tető által levágott felső felület |

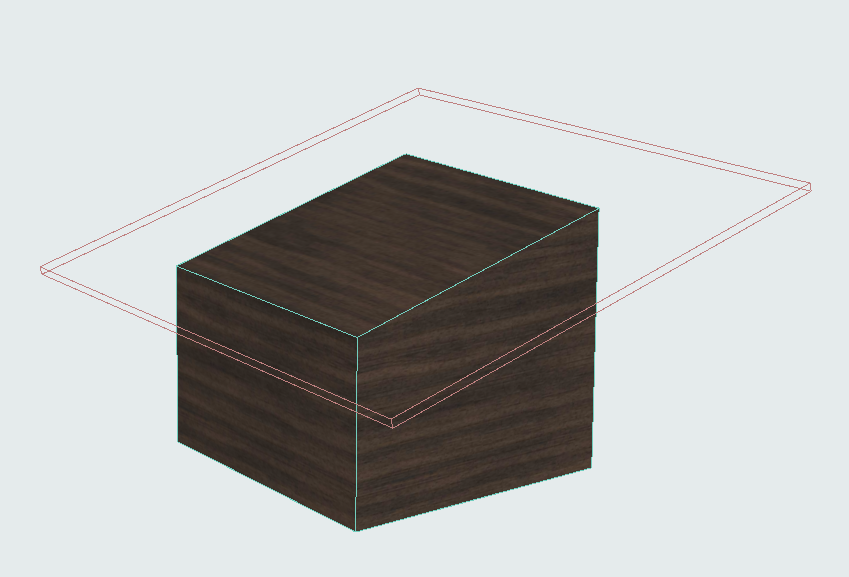

"Dió" felülírás alkalmazva az egész elemre, az elem beállításaiban szereplő téglafelület alapján (még akkor is, ha a téglafelület nem látható a modellen) |
Könyvtári elemek: a feltételek csak akkor lesznek alkalmazva, ha a felület a Modell panel felülírásából származik
Könyvtári elemek, tárgyak, GDL tárgyak esetében:
•A Rajz felülírások és az Ütközésvizsgálat funkció akkor használható, ha az eredeti felületet a Tárgy beállításainak Modell paneljén alkalmazták (ez az Archicadparaméter az Archicadben készített, tulajdonságadaton alapuló eredményeknél elérhető).
•Ezzel szemben: ha az eredeti felületet a könyvtári elem Egyéni beállítások paneljén határozták meg (ezen a panelen adható meg a GDL leírás, amely NEM Archicad-paraméter), akkor a Grafikus felülírások és az Ütközésvizsgálat funkció nem fogja alkalmazni a felületi kritériumokat.
|
Eredeti |
Zöld felületek felülírása kékkel |
|
|
|
|

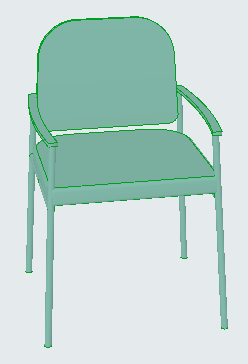

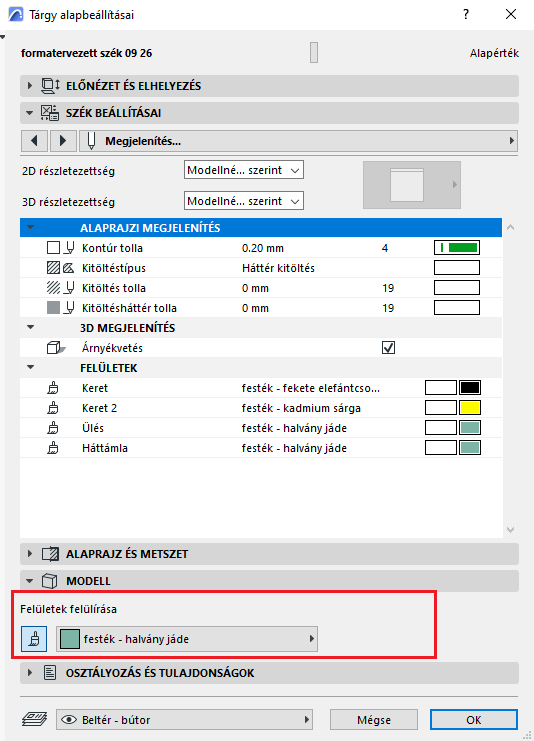

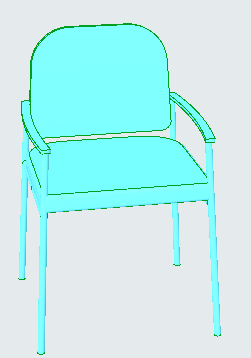

A székhez a Modell panelen hozzárendelt zöld felület |
Felületalapú grafikus felülírás alkalmazva |
|
|
|
|

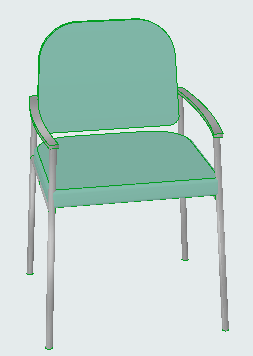

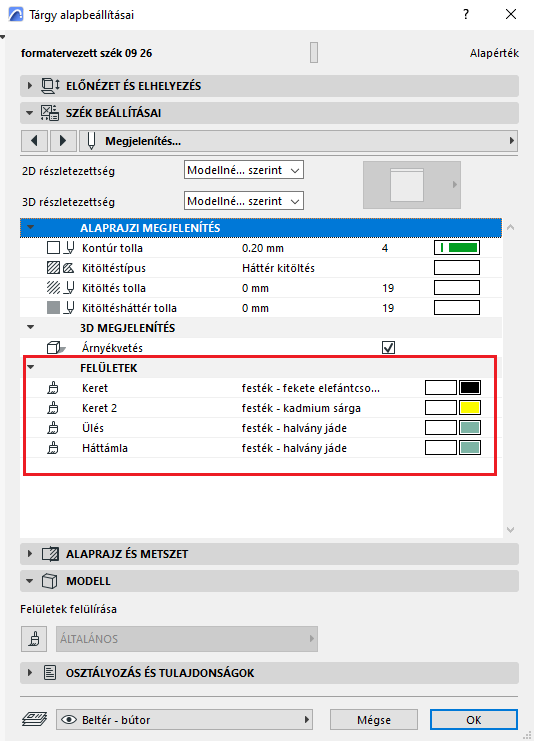

A székhez hozzárendelt zöld ülőfelület az Egyéni beállítások panelen (GDL leírás) |
Felületalapú grafikus felülírás nincs alkalmazva |
A 3D modell szerkesztéséből származó felületek: a feltételek NEM kerülnek alkalmazásra
Szerkezeti elemek: ha a felület "öröklődik" a modell szerkesztése miatt, az így kapott felületek NEM lesznek figyelembe véve a Grafikus felülírásoknál. Például egy elem felülete származhat a következőkből:
•Szilárdtest-művelet (a célelem örökli az operátor felületét)
•Kapcsolat más elemekkel
•A beléjük vágott elemek (mint nyílások, ajtók vagy ablakok)
Az így keletkező felületek NEM lesznek figyelembe véve, és az elem nem kap grafikus felülírást, valamint nem vesz részt az ütközésvizsgálatban.
