Fal, gerenda, oszlop, tető, héjszerkezet, alakzat, épületgépészeti elvezetés esetén van jelentősége.
A Vetület megjelenítése kiugró menüben kínált lehetőségekkel beállítható az a tartomány, amelyen belül egy elem megjelenítésre kerül.
Ez a vezérlő csak akkor érhető el, ha az elem Alaprajzi megjelenítésének beállítása “Vetület” vagy “Vetület + metszősík fölötti részek.”
Kivétel: Az Alakzat elemeknél a Vetület megjelenítése lehetőségek az alaprajzi megjelenítéstől függetlenül elérhetők.
Teljes elem
A teljes vetítés megjelenik az érintett szinteken.
Előfordulhat azonban, hogy nem kívánjuk a teljes elemet megjeleníteni.
Ebben az esetben két további lehetőség közül választhatunk a Vetület megjelenítése kiugróban:

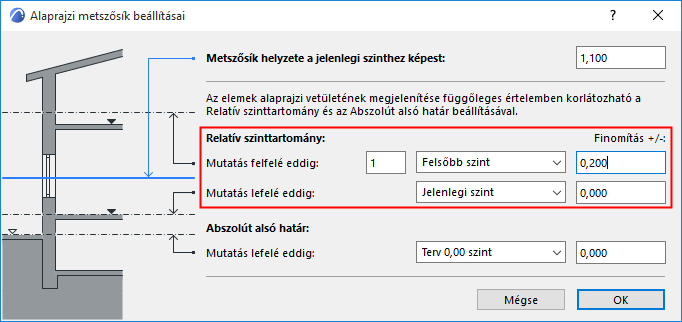

A szinttartományban
Azt mutatja, hogy az elem hány szinten legyen látható (az aktuális szinten, plusz a megadott számú szinten felette és alatta, illetve szükség szerinti eltolásban).
Ez az elem a Dokumentáció > Alaprajzi metszősík paranccsal megadott Relatív szinttartományként meghatározott szinteken lesz látható.

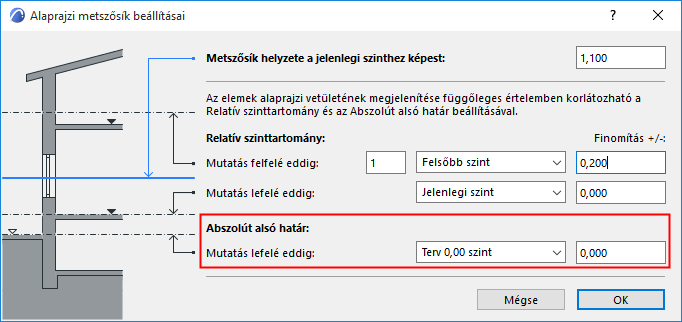

Absolute Display Limit
Adjon meg egy fix alsó határt (alapértelmezésben az a Terv nulla szintje), s így jelenítse meg az elemnek a határon felüli részeit.
Az Abszolút alsó határ opcióval biztosítható, hogy az alaprajzon soha ne jelenjenek meg a modellnek azok a részei, amelyek az itt megadott (emeleti szintektől független) abszolút szint alá esnek.
Megadhatja például a terepszintet vagy vízszintet; ekkor az alaprajzon semmi nem fog megjelenni, ami a megadott szint alatt található. Lehetőség van arra is, hogy a terasz szintjét adja meg Abszolút megjelenítési határként, ha a tetőteraszt az alatta lévő garázs nélkül kívánja megjeleníteni.
Előfordulhat olyan helyzet, hogy az aktuális Alaprajzi metszősík konfliktusba kerül a Relatív szinttartománnyal:
•A metszősík szintje az aktuális Alaprajzi tartományon kívül eshet, például olyankor, amikor az emelet magassága kisebb az alapértelmezett metszősíkhoz képest. Ebben az esetben a metszősík automatikusan áthelyeződik az Alaprajzi tartomány felső határára (vagy az alsó határára, ha a metszősík az alsó határon alulra kerülne).
•Megeshet, hogy az Alaprajzi tartomány alsó határa magasabban van, mint a felső határa. Ilyenkor a program az alsó határt tekinti az Alaprajzi tartomány alsó és felső határának is, ami egyben a metszősík szintje is lesz, ahogy fent láttuk.
