3D-s metszés létrehozása alaprajzon vagy metszeten
1.Ügyeljen arra, hogy a 3D-s metszés bekapcsolt állapotban legyen.
Lásd 3D-s metszés megjelenítése vagy elrejtése.

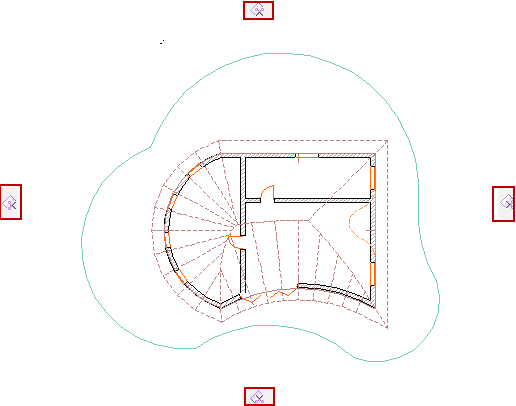

2.Az ablak négy oldalán megjelennek a metszősíkok fogópontjai.
3.Kattintson egy vagy több lapra, és húzza el az(oka)t a kívánt pozícióba. Alapértelmezett beállításként a metszősík húzása derékszögben történik.

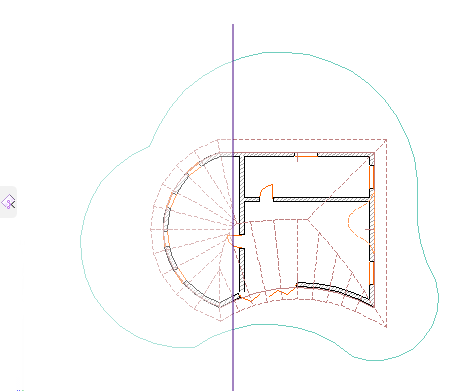

4.Kattintson a metszősík kívánt helyre történő lehelyezéséhez.

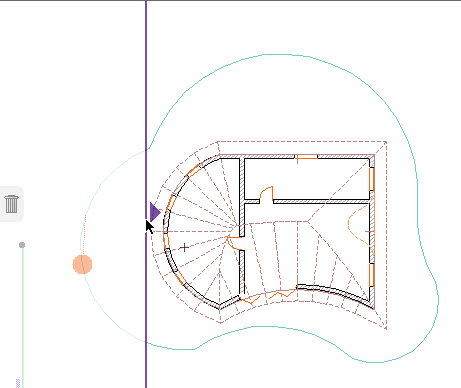

Művelet visszavonása: A négy oldalon megjelenő lapok helyett szemeteskukák láthatók. Ha meggondolja magát a húzás közben, egyszerűen húzza rá a metszősíkot valamelyik kukára (vagy nyomja meg az Esc billentyűt) a művelet visszavonásához.

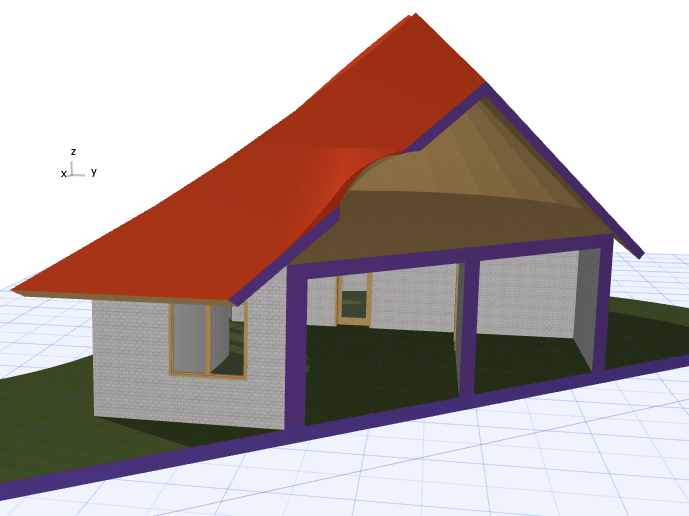

5.Ellenőrizze a létrejött 3D-s metszést.
Metszősík elrejtése:
Lásd 3D-s metszősíkok elrejtése.
Metszetvonal használata metszősíkként
Kényelmes módszer, ha egy meglévő metszetet használ a 3D-s metszés alapjaként.

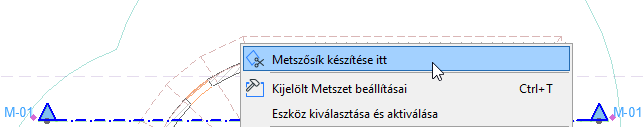

Jelölje ki a Metszet vonalát, és válassza a Hozz létre metszősíkot itt lehetőséget.

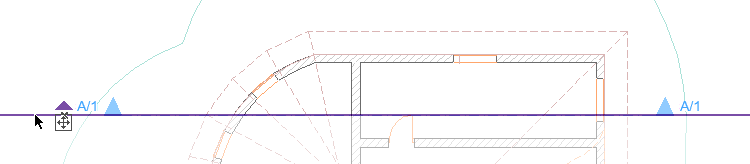

A Metszősík egybeesik a Metszetvonallal, de attól független. Most szükség szerint mozgathatja és szerkesztheti a Metszősíkot, a Metszet nem módosul.
Egyéni metszősík létrehozása alaprajzon vagy metszeten
Ha az előre beállított derékszögű iránytól eltérő irányban kívánja elmetszeni a modellt, hozzon létre egy egyéni Metszősíkot.
1.Kattintson valamelyik Metszősík lapra, hogy megjelenjen a helyi menü.
2.Válassza az Egyéni metszősík létrehozása parancsot.

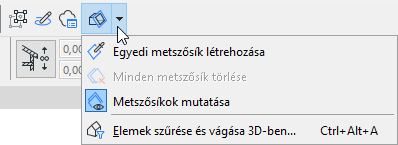

Megjegyzés: Ez a parancs a szokásos eszköztárból is elérhető.

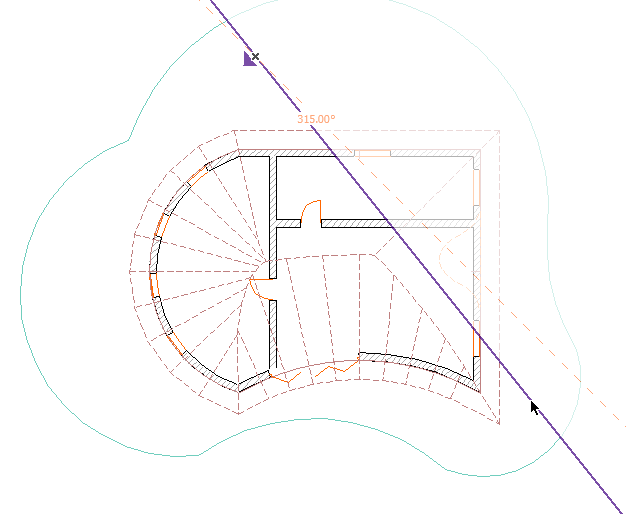

3.Kattintson kétszer a metszeti vonal meghatározásához.

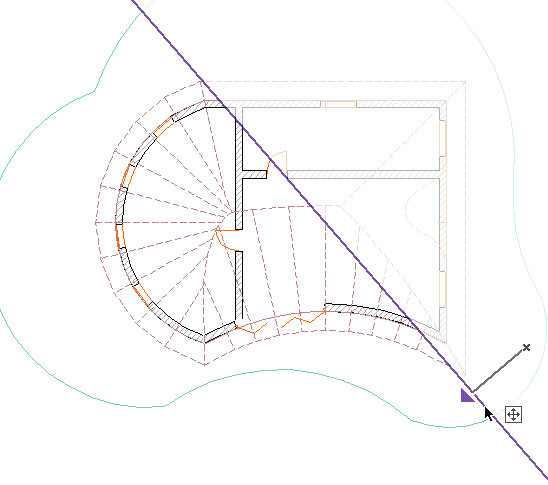

4.Kattintson a metszeti vonalra, majd húzza a kívánt pozícióba a metszés létrehozásához.
5.Ellenőrizze a létrejött 3D-s metszést.
