Az Alaprajzi ablak az a fő szerkesztési felület, ahol a legtöbb szerkesztési művelet végbemegy. Az aktuális tervet a megszokott építészeti rajz formájában jeleníti meg. Amikor elindítja az Archicadet, legelsőként az Alaprajz ablak jelenik meg. A Virtuális Épület minden szintjéhez tartozik egy saját alaprajz.
Az Archicad nagy szabadságot biztosít a szerkezeti elem 3D-szerű alaprajzi megjelenítésében a metszősík beállításaival és az egyes elemek szintjén alkalmazható megjelenítési és vetítési lehetőségekkel. Ezekkel a lehetőségekkel lehet megjeleníteni az emeleteket átszelő elemek részeit, vagy kivetíteni az elemek olyan részeit, amelyek a metszősík alatt vagy fölött helyezkednek el.
A következő részekből megismerheti ezeknek a lehetőségeknek a működését.
Az elemek alaprajzi láthatósága és hozzáférhetősége az alábbiaktól függ:

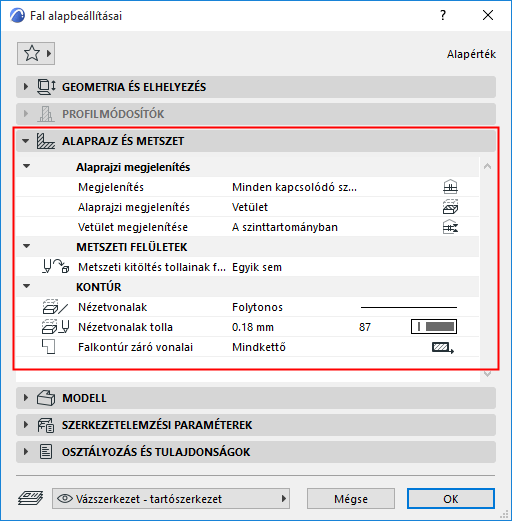

•az adott elem Eszköz beállítások párbeszédablakában választott lehetőségek, beleértve a többemeletes megjelenítést és a vetítési beállításokat;
•az Alaprajzi metszősík;
•Fóliabeállítások (a rejtett fóliákon lévő elemek nem láthatók, a zárolt fóliákon lévő elemek nem szerkeszthetők).
A modellen az alaprajzi ablakban végzett módosítások megjelennek a 3D, a Részlet/Munkalap és a Metszet/Homlokzat/BF és 3D dokumentum ablakokban is. Ez fordítva is igaz: a többi ablakban végzett módosítás automatikusan megjelenik az alaprajzon, amikor ismét aktívvá tesszük ezt az ablakot. A részletrajzokon és a metszetekben/homlokzatokon/BF-eken a frissítés lehet automatikus vagy manuális is, a választott beállításoknak megfelelően.
További részleteket ld.: Metszetek frissítése és A részlet ablak frissítése.
