Metszet/Homlokzat/Belső fal vonalainak szerkesztése az alaprajzon
Az alaprajzon lévő bármilyen típusú Metszet/Homlokzat vonal megnyújtható, eltolható és megtörhető:
•a fő Metszet vonal és bármelyik megtörés vonal
•a távoli terület vonala (ha van)
•a határvonal (Mélység széle), ha a Metszet/Homlokzat vízszintes tartománya le van határolva
Metszetvonal szakasz eltolása
1.Metszetvonal kiválasztása
2.Kattintson az eltolni kívánt vonalszakasz bármely pontjára.
3.Válassza a mozgó paletta Él eltolása parancsát.
4.Az eltoláshoz húzza el a kurzorral, majd kattintson.
Vonal megtörése és eltolása
1.Jelölje ki a metszetvonalat.
2.Kattintson arra a pontra, ahová megtörést kíván beszúrni.

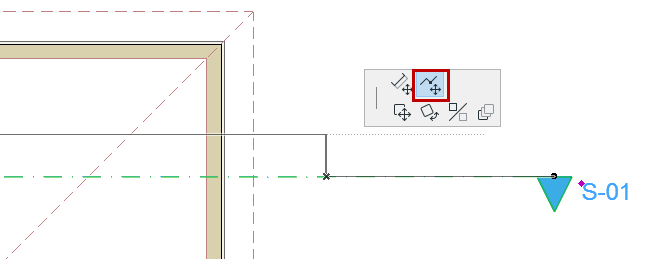

3.Válassza a mozgó paletta Megtörés és eltolás beillesztése parancsát.
4.A megtört szakasz eltolásához húzza el azt a kurzorral, majd kattintson.
Összes metszetvonal megtörése
Ha a Metszetben látható egy határvonal és/vagy a távoli vonal halványítása, a mozgó paletta Megtörés beillesztése minden vonalra parancsával egyszerre törhető meg és tolható el az összes vonal.
Vonal nyújtása
1.Jelölje ki a metszetvonalat.
2.Kattintson valamelyik szakasz végpontjára.

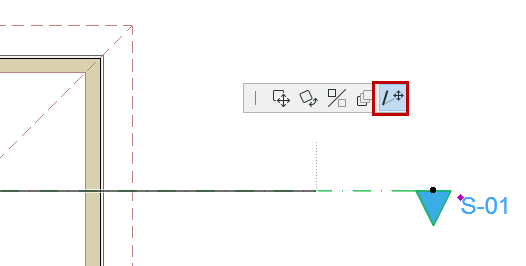

3.Válassza a mozgó paletta Nyújtás parancsát.
Megjegyzés: Falnézetek esetén a belső falnézet vonala nem nyújtható meg, mivel a hosszát a helyiség határvonala határozza meg.
Lásd Falnézet jelölővonalának és -tartományának megjelenítése és módosítása.
Megtörés törlése
A vonalon lévő megtörés eltávolításához jelölje ki a szakaszt, és hajtsa végre a következő lépések egyikét:
•Az Eltolás mozgó palettán lévő paranccsal egy másik, azonos típusú vonalhoz igazíthatja azt.
•Jelölje ki a megtörés élét, és húzza a Metszet/Homlokzat vízszintes határán kívülre.
