Belső falnézet vízszintes tartománya

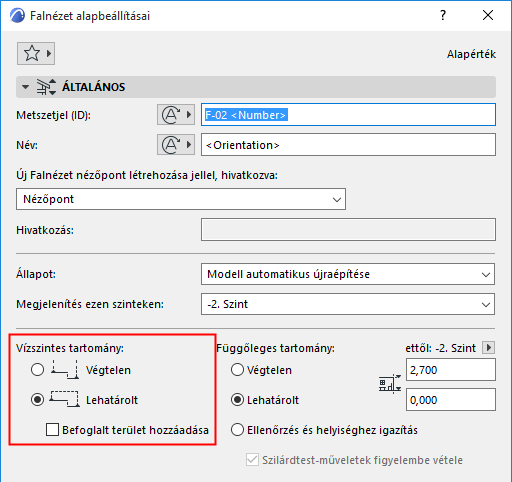

A vízszintes tartomány lehet végtelen vagy lehatárolt.
Az alapértelmezett beállítás a Lehatárolt. Ekkor a BF nézet vízszintesen a helyiség határvonaláig nyúlik.

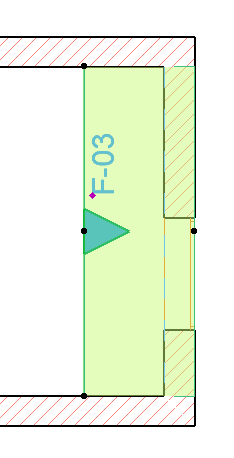

Ha a helyiség határvonala egy fal, a nézet automatikusan a fal mélységéig nyúlik – ez a jeltartomány kiemelésnél látható, amely átfedi a falterületet.
A vízszintes tartomány kiigazításához jelölje ki a helyiség határvonalat, majd nyújtsa vagy zsugorítsa a mozgó paletta parancsaival. (Az ezen a szegmensen nyújtással/zsugorítással végrehajtott módosítások a szomszédos vonalszegmensekre is megfelelően kihatnak, mint bármely sokszögvonal szerkesztésekor.)
A végtelen vízszintes tartomány azt jelenti, hogy a falnézet nézőpont vízszintesen továbbnyúlik, hogy a modell összes látható részét magába foglalja.
Befoglalt terület hozzáadása (Falnézet alapbeállításai)

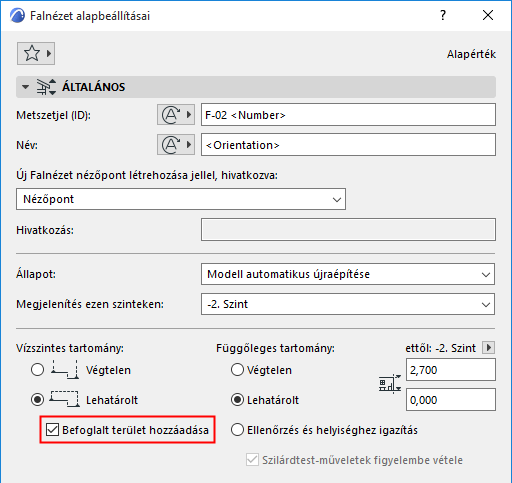

Ha szeretné a befoglalt területeket hozzávenni a Falnézet nézőponthoz, válasza a Befoglalt terület hozzáadása parancsot. Ez a jelölőnégyzet elérhető:
•a Falnézet alapértelmezett beállításainál (a BF elhelyezése előtt be kell állítani; már elhelyezett BF-hez nem állítható be ez a vezérlő)
•ha a Lehatárolt lehetőség van kiválasztva a vízszintes tartományhoz
Ebben az esetben, ha a helyiség különleges alakú benyílót tartalmaz, akkor a BF nézőpont tartalmazni fogja azokat a szerkezeteket, amelyek a szoba határvonal fölött, de még a helyiségen belül találhatók:

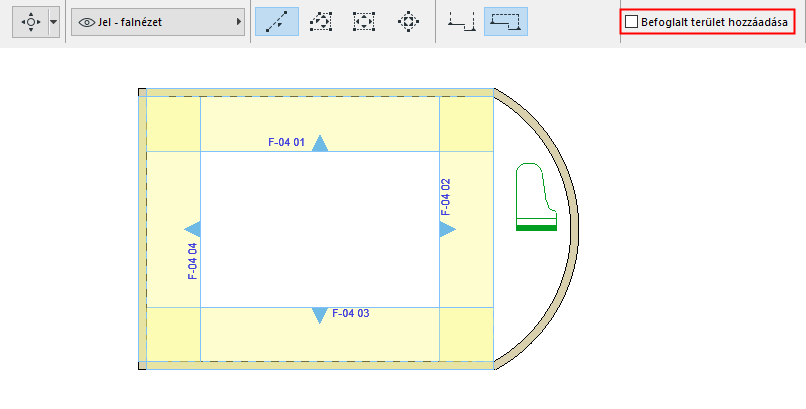

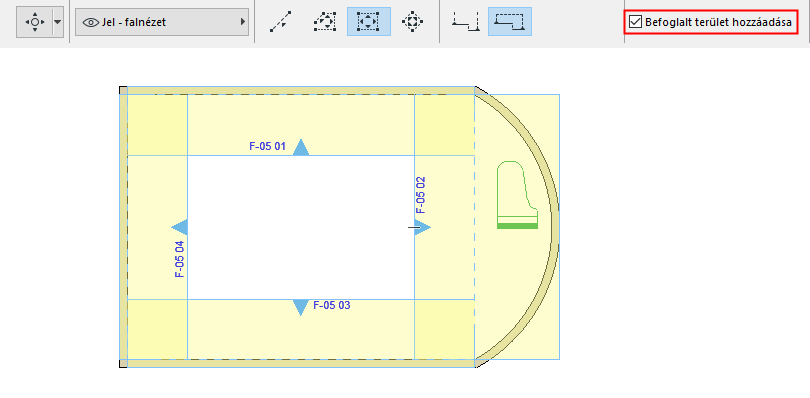

Az alábbi két ábrán a jelölőnégyzet beállításával elérhető eredmény látható:
