Részletrajz Nézőpont létrehozása Modellforrással

Részletrajz létrehozásához úgy, hogy forrását tartalmazza a modell, helyezzen el egy területen alapuló Részletjelet a következő ablakok valamelyikében: Alaprajz, Metszet/Homlokzat/Falnézet, 3D dokumentum; Munkalap vagy Részlet.

1.Válassza ki a Részletrajz eszközt.

2.Ellenőrizze az Infótáblán vagy a Részlet alapbeállításainál, hogy be van-e jelölve az „Új Részlet nézőpont létrehozása” lehetőség.

3.Válasszon egy területalapú geometriai módot az Infótábláról: Sokszög, Téglalap vagy Elforgatott téglalap. (Az első, „határvonal nélkül” geometriai mód egy független, modellforrás nélküli nézőponthoz kapcsolódó jelet hoz létre.)

4.Rajzolja meg a Részletrajz határvonalát, és kattintson a befejezéshez.

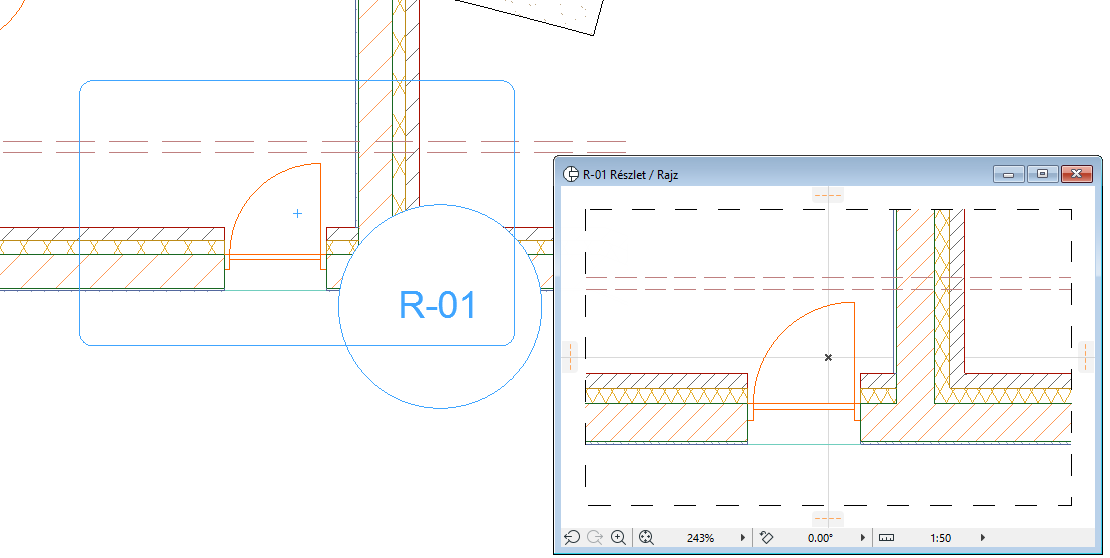

5.Miután megrajzolta a részlet keretét, kattintson a kalapács alakú kurzorral és helyezze le a Részletjelet. Az X a Részletrajz origójának felel meg.

Megjegyzés: A forrás típusú Részletjeleket opcionális, félig átlátszó kitöltés különbözteti meg a képernyőn. (A Nézet > Megjelenítési lehetőségek a képernyőn > Forrásjelek kiemelése paranccsal az összes forrásjelre engedélyezheti vagy letilthatja ezt a megkülönböztető kitöltést. A kiemelés színét a Beállítások > Munkakörnyezet > Képernyő-beállítások panelen állíthatja be.)

6.Új Részletrajz nézőpont jön létre, és megjelenik a Navigátor Terv térképén.

A forrás típusú Részletjelben megjelenő hivatkozási adatok meghatározása:

Lásd Jel hivatkozás megadása Forrásjelhez.

Az új Részlet nézőpont további adatai – Jel- és Hivatkozásadatai –  a Részletrajz beállításokban határozhatók meg.
