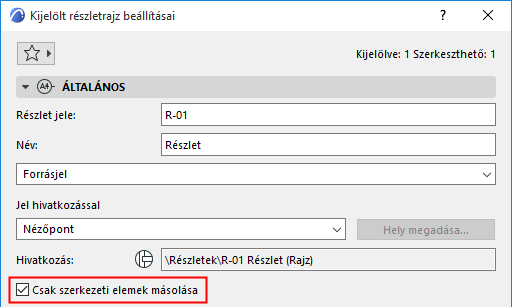

A forráson alapuló részletrajz csak 2D vonalakat/kitöltéseket tartalmaz, beleértve a részletrajz határvonalán belül található összes szerkezeti elem szétbontott 2D megjelenítését. Alapértelmezés szerint a program csak a szerkezeti elemeket adja át a részlet nézőpontba, a feliratokat és méretezéseket nem. (Ez a beállítás a Részletrajz beállítás Általános panelén, a megfelelő jelölőnégyzet bejelölésével megváltoztatható.)
A Részlet határvonallal metszett feliratok sorsáról bővebb információ itt található: Határvonal által metszett feliratok, méretezések és jelek.
A Részlet ablakban csak 2D eszközök állnak rendelkezésre. A Részletrajz bármilyen típusú 2D-s információval kiegészíthető: Vonalakkal, Kitöltésekkel, Pontokkal, Szöveggel, Ábrákkal, Méretezésekkel és Tárgyak 2D-s jelképével.
A részletrajzon belül található az alaprajzon meghatározott keretet ábrázoló vonal.
Lásd Részlet/Munkalap határvonalának megjelenítése.
A Metszeti részletek (Metszetből létrehozott részletrajz nézőpontok) felismerik az eredeti szerkezet magasságát, vagyis a részletrajz nézőpontok magassági méretezése a valóságnak megfelelő értékeket mutatja, ha a rajzi elemeket nem mozdítja el függőlegesen. (Ugyanez igaz a részletrajz homlokzatokból és falnézetekből generált magassági méretezésére.)
