Hivatkozott részletjel elhelyezése
Hivatkozott részletjel elhelyezése nézőpont létrehozása nélkül:
1.Válassza ki a Részletrajz eszközt.

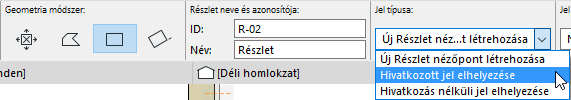

2.Ellenőrizze az Infótáblán vagy a Részletrajz alapbeállításoknál, hogy be van-e jelölve a „Hivatkozott jel elhelyezése” lehetőség.
3.A megjelenő párbeszédpanelen határozza meg a hivatkozott jelet.
Lásd Hivatkozás megadása Hivatkozott jelhez.
4.Válassza ki valamelyik Részletrajz geometria módszert a jel elhelyezéséhez.
•A Határvonal geometria módszer használata esetén kattintson egyszer a jel elhelyezéséhez.
•A területalapú módszerek használata esetén rajzolja meg a részletrajz határvonalát, majd kattintson a kalapács alakú kurzorral a jel elhelyezéséhez.
Az ilyen jelnek nincs modellforrása, és nem hoz létre új nézőpontot. A hivatkozott részletjelben megjelenő hivatkozási adatok meghatározása:
