Független Részlet nézőpont létrehozása

A független részletrajz tartalmát a felhasználó maga hozhatja létre, egy üres részlet nézőpontból kiindulva. Ezután használhatja a 2D-s rajzeszközöket, vagy beilleszthet egy tárgyat vagy létező rajzot.

A független részletrajz nem a terv létező elemeiből származik és mivel nem is kapcsolódik hozzájuk, a tervben végrehajtott módosítások nem hatnak rá.

Előfordulhat, hogy független részletként készítünk el egy olyan dokumentációs rajzot, amely a modellben nem létező részleteket ábrázol, például egy kerítés mintázatát.

A független részletrajzok mindig megjelennek a Navigátor fastruktúrájában. A jellel ellátott független részletrajzokhoz tartozik egy részletjel a tervben. A jel nélküli független részletrajzokhoz nem tartozik részletjel a tervben, ezek csak nézőpontként léteznek, amelyeket a Navigátorból lehet megnyitni.

Független részlet nézőpont létrehozása jellel

1.Válassza ki az „Új Részlet nézőpont létrehozása” lehetőséget a Részletrajz beállítás panelen vagy az Infótáblán.

2.Hivatkozott jel meghatározása:

•A nézőpont vagy

•A nézőpontból származó első rajz

A kiválasztott nézőpont vagy rajz hivatkozási adatai a „Hivatkozás” szövegmezőben jelennek meg.

A jel elhelyezése és az új Részletrajz létrehozása után bármikor visszatérhet, és módosíthatja a jel adatait.

3.Válassza ki az egykattintásos geometria módot (az első ikont az Infótábla geometria módszerei közül), és kattintással helyezzen el részletjelet a terven.

4.Létrejön egy új, üres Részlet nézőpont (egy „független jellel ellátott részlet”), és megjelenik a Navigátor listáján. Ehhez a nézőponthoz nem tartozik modellforrás.

A független részletrajz nézőpont megnyitásához kattintson kétszer a nevére a Navigátorban, vagy hívja elő a jel helyi menüjében, a „Részletrajz megnyitása” paranccsal. A felhasználható 2D-s rajzeszközökkel, tárgyak, szövegek és címkék elhelyezésével vagy egy létező rajz betoldásával dolgozhat a részletrajz ablakban.

Független részletrajz nézőpont létrehozása jel nélkül

Használja az Új független nézet parancsot az alábbi helyek egyikén:

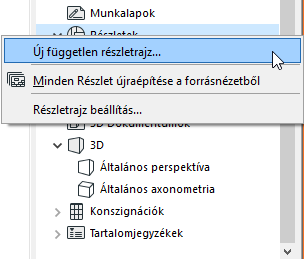

•a Részlet mappa helyi menüje a Navigátor Terv térképén

•Új nézőpont ikon a Navigátor paletta Terv térképének alján, ha ki van választva egy részlet vagy a Részlet mappa

•Dokumentáció > Dokumentációs eszközök > Független részletrajz létrehozása parancs.

A független jelöletlen részletek megjelennek a Navigátor felsorolásában, azonban nem rendelkeznek hozzárendelt jellel.

Később szükség szerint Független részlet nézőpontot csatolhat egy jelölőhöz: helyezzen el egy hivatkozott jelet, és mutasson a jelölővel a részletrajz nézőpontra.
