A felület konszignációk „látható felület” paramétere

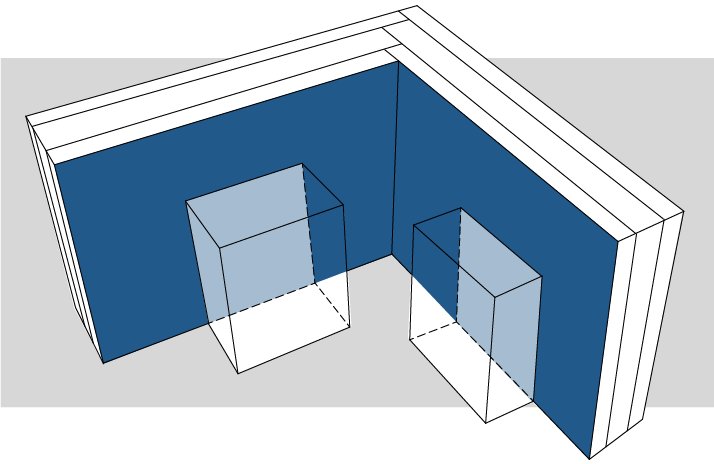

A látható felület az elem felületének az a része, amely festékbomba robbanásakor beszíneződne. Az alábbi ábrán a sötétkék terület a „látható”, a világoskék területek pedig a „nem láthatók”.
A felületlistához tartozó Elrendezés beállításainak Látható felület csökkentése vezérlőjével pontosan meghatározható, hogy mi számít látható területnek.

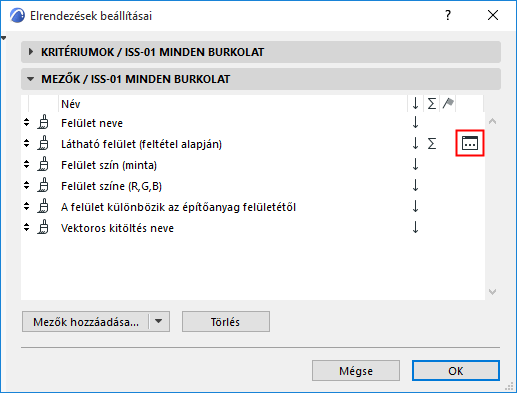

1.Keresse meg az Elrendezések beállításainál lévő Mezők panelen a Látható felület (feltétel alapján) mezőt.
2.Kattintson a gombra a Látható felület csökkentése párbeszédpanel megnyitásához.
3.Adja meg, hogy mely elemek takaróelemek (azaz takarják más elemek felületét).
Például: a hagyományos szerkezeti elemek takaróelemek, mivel ha fedik egymást egy falfelülettel, lefedik a falfelületet, és a fal látható felülete ennek megfelelően csökken.
Egyes elemek azonban, bár lefednek egy felületet, nem tekinthetők takaróelemnek. Ebben a példában nem szeretnénk, hogy a tárgyak, lámpák és helyiségek hatással legyenek a fal látható felületére, ezért ezeket nem listázzuk:
Nulla méretű látható felületek elrejtése
Ez a mező alapértelmezés szerint be van jelölve. Ez azt jelenti, hogy azok a nem látszódó felületek, amelyeknek nincs látható felülete, nem jelennek meg a konszignációban.
A felület különbözik az építőanyag felületétől
Ez a mező a konszignációban jelölőnégyzetként jelenik meg (pl. „Átfestett” névvel), ami azt jelzi, hogy felülírással „átfestették”.
Megjegyzés: Ez a mező nem alkalmazható áttöréseknél, mivel azoknak nincs építőanyaga.
