Paraméter

Rövid leírás

Hosszú leírás

Irány rövi­dítve

Panel iránya (rövidí­téssel).

A panel iránya az egyes panelfelületek normál vektora, annak alaprajzi vetítésé­ben.

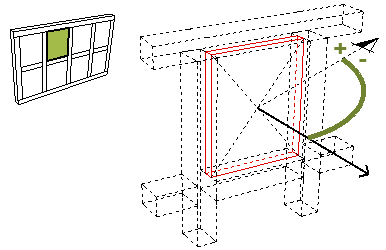

Északkal bezárt szög

A panel iránya, északhoz viszonyí­tott fokban meg­adva.

 Az „Elhelyezkedési irány” az egyes panelfelületek normál vektora, annak alaprajzi vetítésében.

Függönyfal panel dőlésszöge

Függönyfal panel dőlése.

Egyenlő a függönyfal dőlésszögével

Belső felü­let

A panel belsejének felülete, a FF panel beállítások Modell panelén megadva.

Olyan panelek esetében, amelyek GDL könyvtári elemek, a felület megadása a GDL leírásban történik.

Névleges magasság

Panel magassága

Nem számítja be a panel benyúlását a környező keretekbe

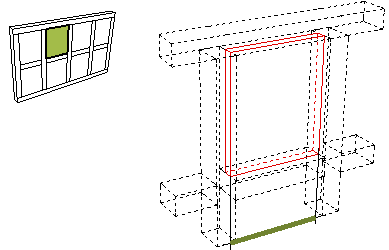

Névleges szélesség

Panel szélessége.

Nem számítja be a panel benyúlását a környező keretekbe

Általános panelek esetében ez megegye­zik a normál szélesség paraméterrel.

GDL panelek esetében az értéket a panel paramétereknél lehet megadni.

Irány

Az ajtóként/ablak­ként használt pane­lek irányának (bal vagy jobb) listázása.

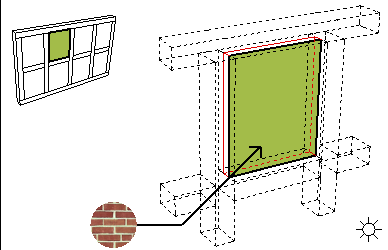

Külső felü­let

A panel külső felüle­tének felülete, a CW panel beállítások Modell panelén megadva.

Olyan panelek esetében, amelyek GDL könyvtári elemek, a felület megadása a GDL leírásban történik.

Panelterü­let befogás­sal

Panel bruttó területe

Téglalap alakú panelek esetén. Magában foglalja a panel benyúlását a környező keretekbe (A FF Keret beállítások Keret típus és geometria panelén meghatáro­zott "mélység" érték.)

Panelterü­let befogás nélkül

Panel felület terü­lete..

Téglalap alakú panelek esetén. Nem szá­mítja be a panel benyúlását a környező keretekbe

Panel osztá­lya

Fő, Második vagy Egyedi.

Panelosztály hozzárendelése a Háló­minta Előnézet ablakában és a Függöny­falrendszer beállításainak Előnézet paneljén (Séma oldal) lévő panelekre kat­tintva.

Az „egyéni” osztály paneljei egyedileg vannak testre szabva a Panelbeállítások segítségével, amely a Függönyfal Szer­kesztés módban érhető el.

Panel funk­ció

A választott paneltí­pustól függően Fix, Ablak vagy Ajtó.

A FF Panel beállítások Panel típus és geometria panelén kerül meghatározásra.

Panel típusa

Panel típusának neve.

A Függönyfal beállítások Panelek lapjá­nak Panel típus és geometria területén adható meg.
