Paraméter

Rövid leírás

Hosszú leírás

Külső mére­tek

(Csak ajtók eseté­ben.) A tok Ajtó Beállítások párbe­szédpanelen (Egyéni beállítások panel, Névleges méret és Beépítési hézagok) megadott szélessége és magassága.

Tokszéles­ség

Az Ablak beállításai­nál (Egyéni beállítá­sok, Keret és Szárny oldal) mega­dott keretvastagság.

Szárnymé­retek

(Csak ajtók eseté­ben.) Az Ablak beál­lításainál (Egyéni beállítások, Névle­ges méretek és Tűrés oldal) mega­dott szárnyszéles­ség és -magasság.

sz x m méret

A mérteket jeleníti meg „magasság x szélesség” formá­ban.

A Beállítások párbeszédablakban (Egyéni beállítások, Névleges méretek és Tűrés oldal) a „Beállítás névlegesként” lehető­ségnél megadott Magasság és Szélesség paraméterek.

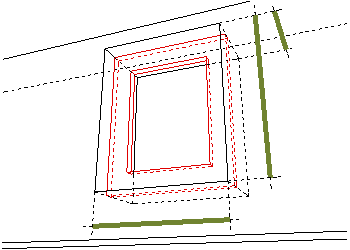

sz x m x v méret

A méreteket jeleníti meg „magasság x szélesség x falvas­tagság” formában.

A Beállítások párbeszédpanelen „névle­gesként” megadott magasság és széles­ség paraméterek (Egyéni beállítások, Névleges méret és Hézag lapok), vala­mint annak a falnak a vastagsága, amely­ben az ablak/ajtó található. (U.a. mint az ablak/ajtó nyílás névleges térfogata.)

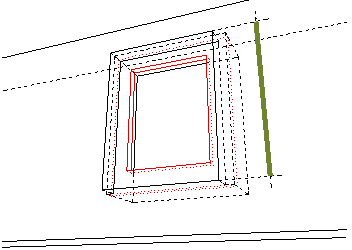

Névleges nyílásma­gasság a káva olda­lon

Falnyílás magas­sága, csökkentve a káva fejgerendájá­val és a parapettel.

Az Archicad 10 könyvtárból származó nyílászáróknál van jelentősége, ha a „Névleges méret = Ajtófélfa belső mérete” paraméter értéke BE.

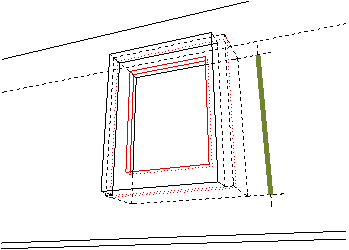

Névleges nyílásma­gasság a kávával ellentétes oldalon

Falnyílás magas­sága, csökkentve a káva fejgerendájá­val és a parapettel.

Az Archicad 10 könyvtárból származó nyílászáróknál van jelentősége, ha a „Névleges méret = Ajtófélfa belső mérete” paraméter értéke BE.

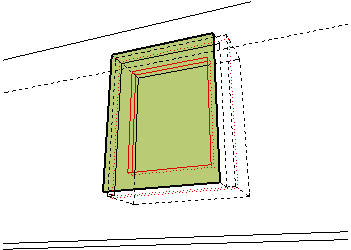

Névleges nyílásterü­let a káva oldalon

A parapet és a fej­gerenda közötti magasság x az ajtó­félfák közötti széles­ség.

Az Archicad 10 könyvtárból származó nyílászáróknál van jelentősége, ha a „Névleges méret = Ajtófélfa belső mérete” paraméter értéke BE.

Névleges nyílásterü­let a kávával ellentétes oldalon

Falnyílás magas­sága x falnyílás szé­lessége.

Az Archicad 10 könyvtárból származó nyílászáróknál van jelentősége, ha a „Névleges méret = Ajtófélfa belső mérete” paraméter értéke BE.

Névleges nyílásszé­lesség a káva olda­lon

Falnyílás széles­sége, csökkentve a káva ajtófélfáival.

Az Archicad 10 könyvtárból származó nyílászáróknál van jelentősége, ha a „Névleges méret = Ajtófélfa belső mérete” paraméter értéke BE.

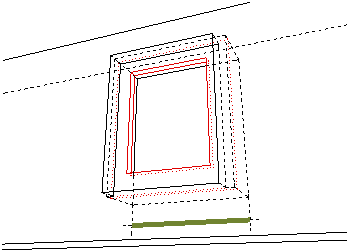

Névleges nyílásszé­lesség a kávával ellentétes oldalon

Falnyílás széles­sége.

Az Archicad 10 könyvtárból származó nyílászáróknál van jelentősége, ha a „Névleges méret = Ajtófélfa belső mérete” paraméter értéke BE.

Irány

L - Bal, vagy R - Jobb.

Az az irány, amerre az ajtó vagy az ablak nyílik. Az irányt a nyitási vonal is jelöli az alaprajzon.

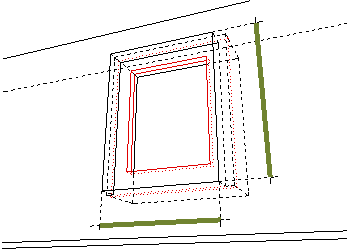

Kávamére­tek

Az ablak széles­sége és magas­sága.

Az Ajtó/Ablak Beállítások párbeszédabla­kában (Egyéni beállítások, Névleges méretek és Tűrés oldal) a Kávaméretek lehetőségnél megadott Magasság és Szélesség paraméterek

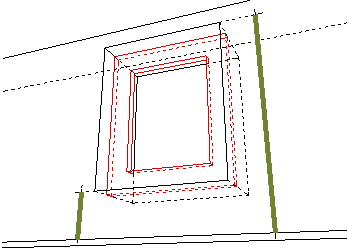

Parapet/Szemöldök értéke

A szemöldöktől (vagy a parapettől) a fal alapjáig (vagy az aktuális szintig) mért távolság, a fel­használó által meg­határozottak szerint.

A Beállítások párbeszédpanel Előnézet és elhelyezés panelén megadott parapet vagy szemöldök értéke.

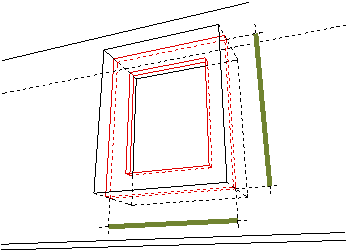

Egység méretek

A Beállítások párbe­szédpanelen mega­dott ablak/ajtó egység szélessége és magassága.

Az „egység” az ablak/ajtó kerete; megfe­lel a falnyílás tűrés értékkel csökkentett méretének.

Nyitás oldali nézet

Az ajtó/ablak nézete a nyitás oldalról.

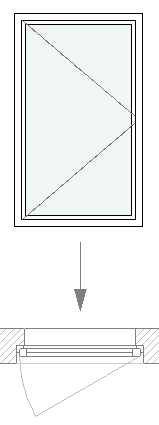

Káva oldali nézet

Az ajtó/ablak nézete a kávaoldalról.

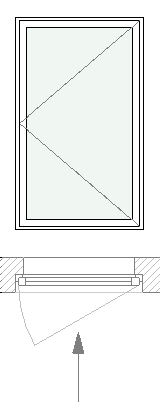

Nyitással ellentétes oldali nézet

Az ajtó/ablak nézete a nyitással ellenté­tes oldalról.

Kávával ellentétes oldali nézet

Az ajtó/ablak nézete a kávával ellentétes oldalról.

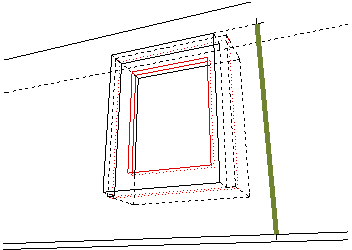

Nyílászáró szemöl­dökfa magassága a káva olda­lon

Távolság a fal lábá­tól a szemöldökig.

A parapet magasság és az ablak/ajtó magasságának összege, figyelembe véve a káva geometriát.

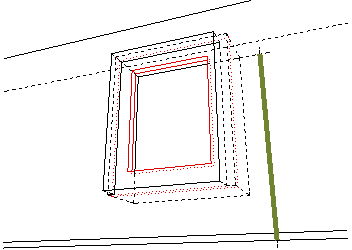

Nyílászáró szemöl­dökfa magassága a kávával ellentétes oldalon

A fal aljától a sze­möldökig mért távol­ság a kávával ellentétes oldalon.

A parapet magasság és az ablak/ajtó magasságának összege, figyelembe véve a káva geometriát.

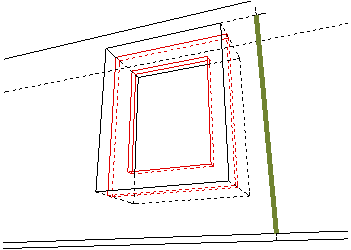

Nyílászáró névleges szemöl­dökfa magassága

A fal alapja és a szemöldökfa közötti távolság, figye­lembe véve a káva geometriát. A parapet magasság és az ablak/ajtó magasságának összege, figye­lembe véve a káva geometriát.

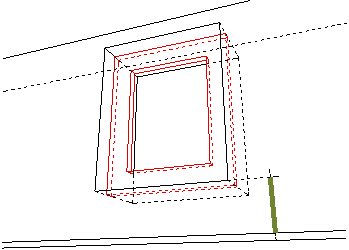

Nyílászáró névleges parapet magassága

A fal alapjától a parapet tetejéig mért távolság. Bele­értve a káva parapet értékét plusz a parapet magasságát (ha van).

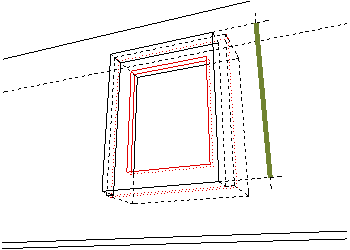

Nyílászáró nyílásma­gassága a káva olda­lon

Falnyílás magas­sága, mínusz a káva fejgerendája és a parapet.

Az Archicad 10 könyvtárból származó nyílászáróknál van jelentősége, ha a „Névleges méret = Ajtófélfa belső mérete” paraméter értéke KI.

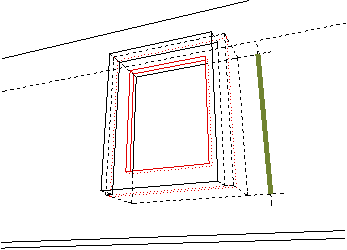

Nyílászáró nyílásma­gassága a kávával ellentétes oldalon

Falnyílás magas­sága.

Az Archicad 10 könyvtárból származó nyílászáróknál van jelentősége, ha a „Névleges méret = Ajtófélfa belső mérete” paraméter értéke KI.

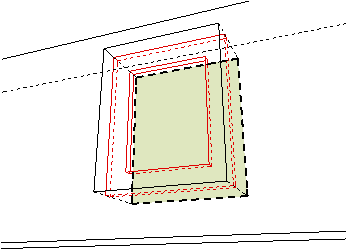

Névleges nyílásterü­let

Falnyílás magas­sága x falnyílás szé­lessége.

Az Archicad 10 könyvtárból származó nyílászáróknál van jelentősége, ha a „Névleges méret = Ajtófélfa belső mérete” paraméter értéke BE.

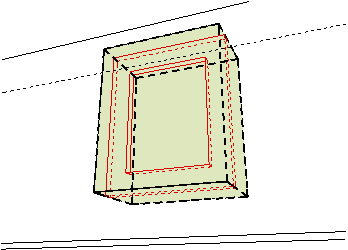

Nyílászáró nyílás név­leges térfo­gata

A „Magasság x Szé­lesség x Falvastag­ság” számítással kapott térfogat.

Ezek a nyílás Beállítások párbeszédpa­nelén „névlegesként” megadott magas­ság és szélesség paraméterei a nyílás méretének, valamint annak a falnak a vastagsága, amelyben a nyílás található. (U.a. mint az ablak/ajtó nyílás névleges térfogata.)

Nyílászáró nyílásfelü­lete a káva oldalon

A parapet és a fej­gerenda közötti magasság x az ajtó­félfák közötti széles­ség.

Az Archicad 10 könyvtárból származó nyílászáróknál van jelentősége, ha a „Névleges méret = Ajtófélfa belső mérete” paraméter értéke KI.

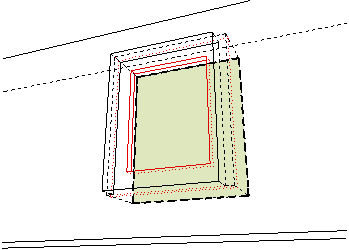

Nyílászáró nyílásfelü­let területe a kávával ellentétes oldalon

Falnyílás magas­sága x falnyílás szé­lessége.

Az Archicad 10 könyvtárból származó nyílászáróknál van jelentősége, ha a „Névleges méret = Ajtófélfa belső mérete” paraméter értéke KI.

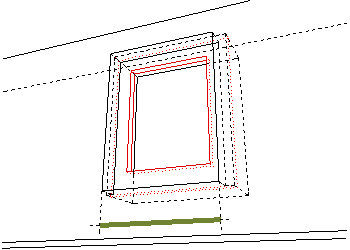

Nyílászáró nyílásszé­lessége a káva olda­lon

Falnyílás széles­sége, mínusz a káva ajtófélfái.

Az Archicad 10 könyvtárból származó nyílászáróknál van jelentősége, ha a „Névleges méret = Ajtófélfa belső mérete” paraméter értéke KI.

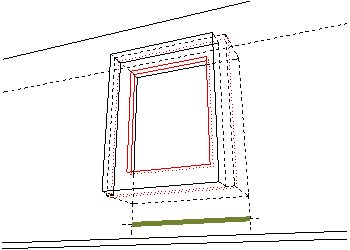

Nyílászáró nyílásszé­lessége a kávával ellentétes oldalon

Falnyílás széles­sége.

Az Archicad 10 könyvtárból származó nyílászáróknál van jelentősége, ha a „Névleges méret = Ajtófélfa belső mérete” paraméter értéke KI.

Nyílászáró parapet magassága a káva olda­lon

A fal alapja és a parapet közötti távolság, figye­lembe véve a káva parapet szélessé­gét.

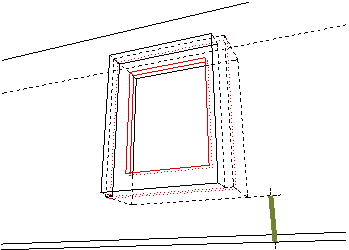

Nyílászáró parapet magassága a kávával ellentétes oldalon

A fal alapja és a parapet közötti távolság, figyelmen kívül hagyva a káva parapet szélessé­gét.

Falszerke­zet

A fal azon épí­tőanyagának vagy profiljának neve, ahol az ablak/ajtó található.

Falvastag­ság

Annak a falnak a vastagsága, amely­ben az ajtó/ablak található

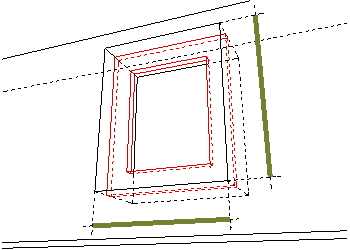

Falnyílás méretek

A Beállítások párbe­szédablakban meg­adott ajtó/ablak falnyílás széles­sége és magas­sága (Paraméterek panel, vagy Egyéni beállítások panel).

A „Falnyílás” a falba vágott nyílás, amely a mértékegységben megadott méret (keret) plusz az esetleges tűrés értékek összege.
