Paraméter

Rövid leírás

Hosszú leírás

Akusztikai osztály

Akusztikai osztály értéke (ha van ilyen), az Ablak beállításainál (Egyéni beállítások, Leírások oldal.

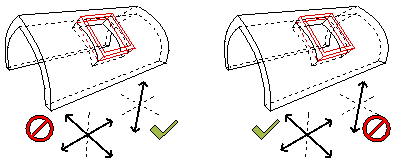

Tetőben állandó

„Vízszintes” vagy „Függőleges”, a Tetőablak beállítá­sok Előnézet és elhelyezés panelén megadottak szerint.

Meghatározza a tetőablak megkötésének módját, amikor helyzetet vált az alapjául szolgáló tető geometriájának módosítása­kor.

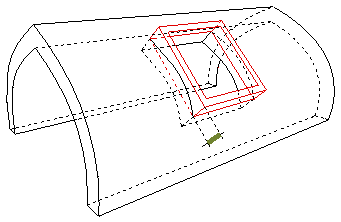

Húrmaga­ság

Az a távolság, amel­lyel a tetőablak kerete kiemelkedik a tető/héjszerkezet síkjából.

A 0 érték azt jelenti, hogy a tetőablak nem emelkedik ki a síkból.

Tűzgátlási osztály

Tűzgátlási osztály értéke (ha van ilyen), az Ablak beállításainál (Egyéni beállítások, Leírások oldal.

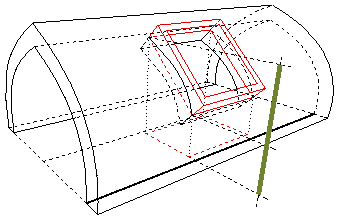

Felső káva magasság

A tetőablak szemöl­dökének függőle­ges magassága

A szemöldök vagy a parapet magasságát a horgonyponttól (0 szint) mérjük, az Elő­nézet és elhelyezés panelen megadottak szerint.

Konszigná­ciós jel szö­vege

A Beállítások párbe­szédablak Mérete­zési jel panelén, az Egyéni szövegek- Jel szövege para­méterben megadott Konszignációs jel szövege.

Alapértelmezés szerint a szöveg meg­egyezik az elem azonosító számával, de itt hozzárendelhet egyéni szöveget.

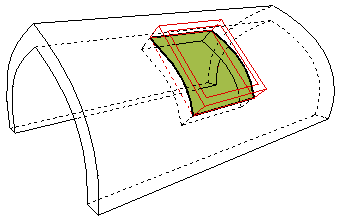

Héjszerke­zet/tető nyí­lás területe

A tetőablak által kivágott nyílás felü­let területe.

Héjszerke­zet/tető nyí­lás méretei (Archicad 20)

A tetőablak által kivágott nyílás szé­lessége x magas­sága.

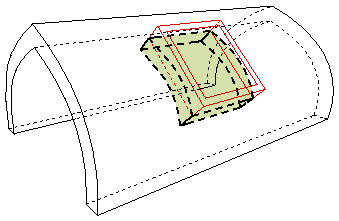

Héjszerke­zet/Tető nyí­lás térfogata

A tetőablak által kivágott nyílás térfo­gata.

Térfogatszámítás, amely azon az áttöré­sen alapul, amely a GDL nyílások héj­szerkezetből/tetőből történő kivágásakor jön létre.

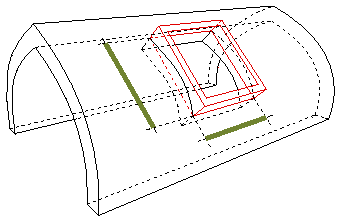

Héjszerke­zet/tető nyí­lás Sz x M mérete

 A tetőablak által kivágott nyílás szé­lessége x magas­sága.

Héjszerke­zet/tető nyí­lás Sz x M x V mérete

 A Tetőablak által kivágott nyílás Szé­lessége x Magas­sága x Vastagsága.

Héjszerke­zet/Tető vastagsága

Annak a tetőnek vagy héjszerkezet­nek a vastagsága, amelyben a tetőab­lak el van helyezve.

Parapet magasság

A tetőablak-parapet magassága az Elő­nézet és elhelyezés panelen jelzettek szerint

A szemöldök vagy a parapet magasságát a horgonyponttól (0 szint) mérjük, az Elő­nézet és elhelyezés panelen megadottak szerint.

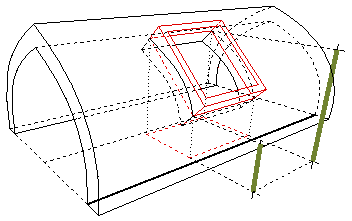

Parapet/Szemöldök értéke

Parapet/szemöldök magasság értéke, a Beállítások párbe­szédablak Előnézet és elhelyezés panelén megadott módon. (Az érték a szemöldöktől vagy a parapettől a tető alapvonaláig, az aktuális szintig, vagy egy másik szintig mért távolsá­got jelöli, a felhasz­náló által meghatározottak szerint.)

Méretezési egységek (Archicad 20)

A Beállítások párbe­szédablakban meg­adott Tetőablak egység szélessége és magassága (Paraméterek panel, vagy Egyéni beállítások panel).

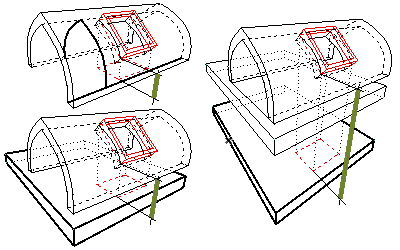

Függőleges horgony­pont

Az Előnézet és elhelyezés panelen megadott függőle­ges horgonypont. A szemöldök és parapet magasság mérése a függőle­ges horgonyponttól történik.

Héjszerkezeten elhelyezett tetőablakok esetén nem alkalmazható.
