A Mennyiségszámítás funkció szerkezeti elemeinek integrált adatbázisa, amely a tervben szereplő elemek számának, mennyiségeinek, összetevőinek, valamint térbeli elhelyezkedésének (helyiségek) lista formátumban való megjelenítésére használható.
Azt itt leírt jelentéseket generáló folyamat egy egyszerű kimeneti funkció. Egyszerű listák készítéséhez használjon előre meghatározott listasablonokat.
A haladó felhasználók testre szabhatják a formázást és meghatározhatnak egyedi szűrési tulajdonságokat is.
A teljes folyamatot részletesen leírja a „Listázási kézikönyv.pdf”, amely a Súgó menüből elérhető.
Listázás (elavult) vs. Interaktív konszignáció (támogatott)
A Listázás funkció elavult, ezért nagy valószínűséggel nem támogatja az újabb fejlesztéseket.
•A Lépcső és Korlát eszköz nem támogatott a 21-es változattól.
•Szakaszolt és keskenyedő Gerendák és Oszlopok nem támogatottak a 23-as változattól. Egy szegmensű Gerendák és Oszlopok a korábbi verziókhoz hasonlóan támogatottak..
A legtöbb felhasználó az Archicad Interaktív konszignációját fogja előnyben részesíteni. Az Interaktív konszignációk és listák a Terv térképben találhatók és a kinyert konszignációkat illetve listákat nézetként lehet tárolni, valamint le lehet őket helyezni a tervlapokra. Az Interaktív konszignáció egy olyan, mindkét irányból módosítható elem, amely kapcsolódik a benne megjelenő elemekhez.
Az alábbi szakasz témái:
Számítási egységek beállításai
Az itt megemlített parancsok némelyike nem érhető el az alapértelmezett munkakörnyezeti profilokban. Ha szeretné konfigurálni a listákat (ezt csak haladó felhasználóknak ajánljuk), válassza a Beállítások > Munkakörnyezet > Menük parancsot és adja hozzá az alábbi parancsokat egy már létező menühöz (pl. Dokumentáció > Listázás extrák).
•Lista séma beállítás (ez a párbeszédpanel lefoglalható a csapatmunka tervben)
Megjegyzés: A lista sémák a csapatmunka tervben csak akkor működnek, ha elmenti őket a terv Beágyazott könyvtárába.
•Adatbázis szerkesztése (ez a párbeszédpanel lefoglalható a csapatmunka tervben)
•Új jellemzők
•Jellemzők szerkesztése
•A legutóbb kijelölt elem jellemzői
•Tulajdonságok kapcsolása (ez a párbeszédpanel lefoglalható a csapatmunka tervben)
Az Archicad a lista jelentések három típusát képes elkészíteni: Elemlisták, Anyaglisták és Helyiséglisták.

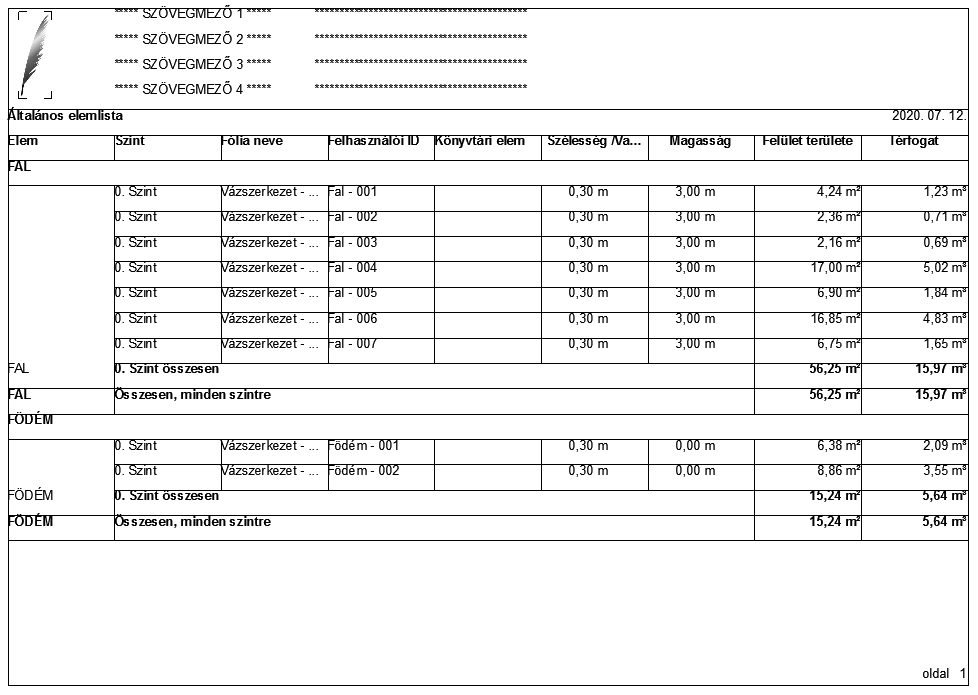

Az Elemlisták elsősorban táblázatok és leltárak készítésére, továbbá a tervben szereplő szerkezeti elemek paramétereinek megjelenítésére szolgálnak. Az Elemlista létrehozásához a program megkeresi a tervben vagy a kijelölt elemek körében azokat a szerkezeti elemeket, amelyek megfelelnek a kiválasztott Lista-sémában megadott feltételeknek. A keresési beállításoknak megfelelő elemek a Paramétereikkel, az Összetevőikkel és a Leírásukkal együtt kerülnek listázásra, amennyiben így állította be a Lista sémát.

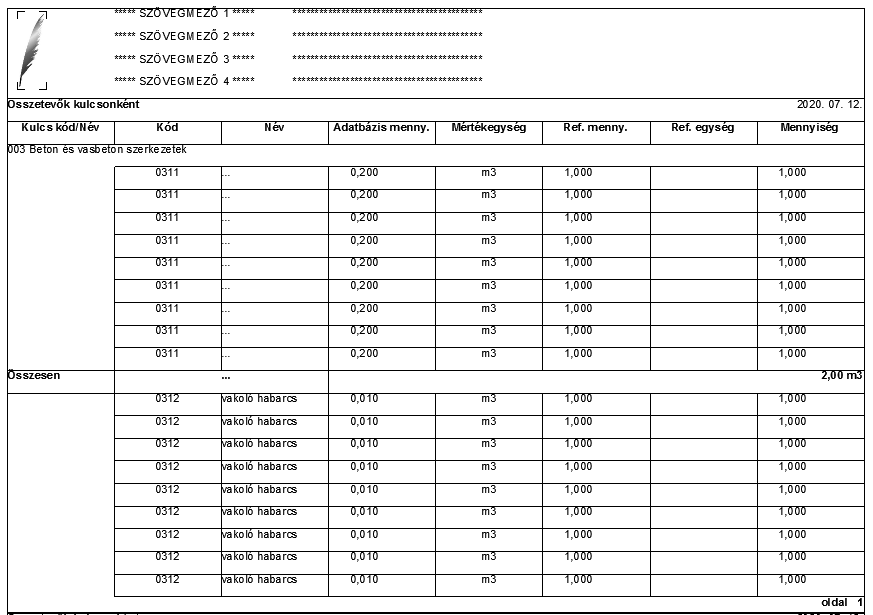

Az Összetevőlistákat akkor kell elkészíteni, amikor anyaglistára, mennyiségi kimutatásra, vagy árlistára van szükség. Ilyen jelentésekben tipikusan az Összetevő típusú jellemzők szerepelnek, jóllehet az elemek bizonyos paraméterei is listázhatók.
A Helyiséglistákat általában szoba konszignáció és felületkezelési táblázatok készítésére használják. A Helyiséglisták a Helyiség paramétereit és a kapcsolódó szerkezeti elemeket tartalmazhatják. Ha a kapcsolódó szerkezeti elemek is szerepelnek a listán, akkor ez valójában egy olyan Elemlista, amelyben a listázott elemek köre egy helyiségre korlátozódik, arra, amelyikhez az elemek tartoznak.
A használandó lista típusát annak függvényében választhatja ki, hogy mit szeretne megjeleníteni a listában. Néhány konkrét példa erre:
|
Azt szeretné, hogy a szerkezeti elemek az alapvető adataikkal és paramétereikkel jelenjenek meg a listában. |
Elem lista |
|
Azt szeretné, hogy egyes szerkezeti elemek specifikus paraméterei jelenjenek meg a listában (például az ajtók parapet magassága vagy a födém áttöréseinek a száma). |
Elem lista |
|
Ajtó/ablak konszignációkat szeretne készíteni: |
Elem lista |
|
Azt szeretné, hogy a szerkezeti elemekhez rendelt összetevők mennyiségei jelenjenek meg a listában. |
Anyaglista |
|
Azt szeretné, hogy a szerkezeti elemekhez rendelt leírások jelenjenek meg a listában. |
Anyaglista |
|
Helyiség konszignációkat szeretne készíteni. |
Helyiség-lista |
|
Azt szeretné, hogy a helyiségek vagy azoknak a részletezett paraméterei (pl. a levont területek) jelenjenek meg a listában. |
Helyiség-lista |
|
Azt szeretné, hogy azoknak a helyiségeknek a fő paraméterei jelenjenek meg a listában (helyiség neve, helyiség sorszáma), amelyekben a felsorolt szerkezeti elemek találhatók. |
Elem lista |
A listában használt elemek csoportja az Alaprajzi kijelölés aktuális kijelölésétől függ.
•Ha nincs semmi kijelölve, az összes elem listázásra kerül, melynek során a Lista parancs Lista Elrendezése típus vagy más kritérium szerint szűrést hajt végre ezeken az elemeken.;
•Ha van kijelölés, csak a kijelölt elemek kerülnek felhasználásra.
Speciális elemcsoportok esetén használja a Lista Elrendezések beállítása parancsot és határozza meg a hozzá tartozó szűrőket.
