Ezzel a funkcióval automatikus asszociatív hosszméretek adhatók az alaprajzon kijelölt falakhoz vagy függönyfalakhoz.
1.Válassza ki a méretezendő falakat vagy függönyfalakat az alaprajzon.
Ugorjon a Dokumentáció > Feliratozás > Automatikus méretezés > Külső méretezés lehetőségre. Adja meg a kívánt beállításokat.
Lásd Automatikus külső méretezés párbeszédpanel.
2.Határozza meg a méretvonalak irányát. Két módszer közül választhat:
–Kattintson bármely elem oldalsó élére (a méretezés iránya az elem irányát fogja követni).
–Kattintson egy üres területre, majd egy második kattintással határozza meg a méretezés irányát.
3.Kattintson a kalapács kurzorral a méretsegédvonal lehelyezéséhez.

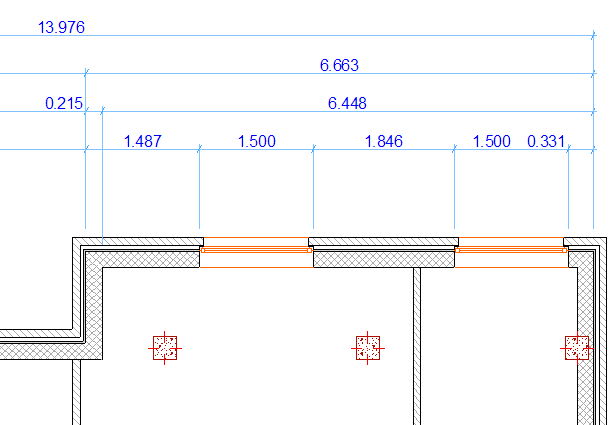

Az Automatikus méretezés a méretvonalakat automatikusan helyezi el (legfeljebb négy típust) a párbeszédpanelen megadott beállításoktól függően. Ha a felsorolt méretvonalak közül bármelyikre nincs szükség (pl. nincsenek nyílászárók vagy a homlokzat egyenes), akkor az adott méretvonal eltűnik.
Az automatikus méretek megjelenítése a Méretezés eszköz beállításaitól függ.

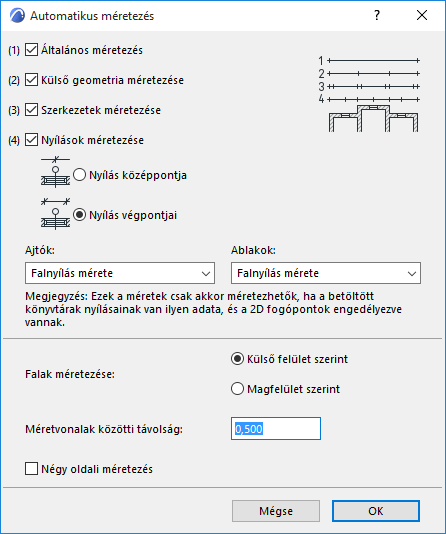

Automatikus külső méretezés párbeszédpanel
Nyissa meg a párbeszédpanelt a Dokumentáció > Megjegyzés > Automatikus méretezés > Külső méretezés paranccsal.
Jelöljön be egy vagy több használni kívánt méretezési beállítást:
Általános méretezés
Egyetlen méretvonal, amely a kijelölt elemkészlet mentén fut.
Külső geometria méretezése
A kiemelkedő elemek (pl. homlokzat) hosszméretezése.
Szerkezetek méretezése
Magának az elemnek a hosszméretezése (pl. falvastagság)
Nyílások méretezése
Jelölje be ezt a négyzetet, ha a nyílászárók (azaz az ajtók és ablakok) méreteit is használni kívánja.
Adja meg, hova kívánja helyezni a nyílászárók méreteit:
•Nyílás középpontja
•Nyílás végpontjai

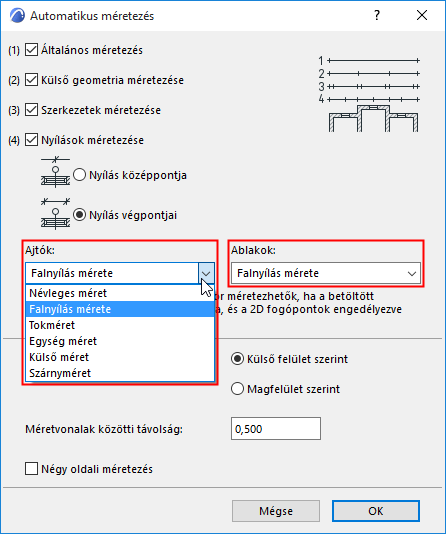

Válasszon külön méretezési beállítást az ajtók és ablakok számára.
Megjegyzés: Az Archicad 12-es vagy Archicad 11-es könyvtárakból származó ajtók automatikus méretezése során, amennyiben kívánt ajtóméretezésként a tok- vagy szárnyméretet választja ki, úgy az ajtó magasságértéke egészen addig nem jelenik meg, amíg ki nem választja a tok- vagy szárnyméretet névleges értékként az Ajtó beállításokban. (Az ajtó szélessége gond nélkül méretezhető.) Korábbi Archicad verziókból származó ajtók méretezésénél csak a falnyílás és a névleges méret lehetőségek használhatók.
Falak méretezése
Válasszon beállítást a réteges falak méretezéséhez.
•Külső felület szerint
•Magfelület szerint
Méretvonalak közötti távolság
Adjon meg egy távolságot az Archicadben beállított rajzi egységek segítségével.
Négy oldali méretezés
Jelölje be ezt a négyzetet, ha automatikusan kívánja elhelyezni a méretvonalakat a kijelölt elemek befoglaló négyzetének mind a négy oldalán.
