Ezzel a funkcióval gyorsan elvégezhető több kijelölt oszlop, illetve réteges vagy profilos (komplex) elem méretezése az alaprajzon.
1.Jelöljön ki egy vagy több méretezni kívánt oszlopot, illetve réteges vagy profilos elemet.
Megjegyzés: A profilos oszlopok ki lesznek hagyva.

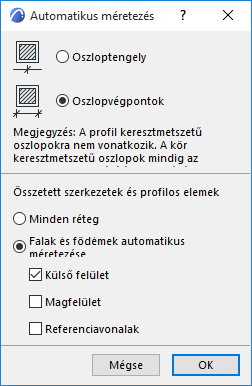

2.Nyissa meg a párbeszédpanelt a Dokumentáció > Megjegyzés > Automatikus méretezés > Külső méretezés paranccsal.
3.Adja meg a kívánt méretezési beállításokat.
Oszlopméret beállítások
•Oszlop tengely: az oszlop tengelyének a méretezése.
•Oszlop végpontok: az oszlop széleinek a méretezése.
Megjegyzés: A kör alapú oszlopok méretezése a jelölőnégyzet állapotától függetlenül mindig középen látható.
Összetett szerkezetek és profilos elemek
Válasszon egy beállítást:
•Összes réteg: A réteges/profilos elem rétegeinek méretezése külön-külön történik. (Ha ez nincs bejelölve, egyetlen méretezés érvényes valamennyi réteg teljes szélességére.)
•Falak és födémek automatikus méretezése: A lent választott beállításoktól függően a méretpontok a felületeken és/vagy referenciavonalakon jelennek meg (legalább egy kategóriát be kell jelölni):
–Külső felület
–Magfelület
–Referenciavonalak
Megjegyzés: Ezek a beállítások ugyanazt eredményezik, mint az Automatikus eljárás a Méretezés részleteknél (Méretezés eszköz beállítások).
Lásd Méretezés részletei panel.
4.Húzzon a kurzorral egy ideiglenes vonalat, amely a kijelölt, méretezni kívánt elemeken át fut.
–Az erre a vonalra merőleges és az azt keresztező Falak, Oszlopok, Gerendák, valamint Födém-, Tető- és Felületháló-élek lesznek méretezve. A vonal számos szakaszból állhat.
5.Kattintson kétszer a vonal rajzolásának befejezéséhez.
6.Kattintson a méretezési lánc lehelyezéséhez.
