Az alábbiak helyezhetők el rajzként a tervlapon
•az aktuális terv nézete
•külső terv nézete
•rajz típusú külső fájl, például PDF vagy más rajzformátum
A tervlapra helyezett nézet automatikusan rajzként viselkedik.
Nézet elhelyezése az aktuális projektből (áthúzással)
Nézet elhelyezése az aktuális tervből (Rajz eszköz)
Nézet elhelyezése külső tervből (menüparancs)
Nézet elhelyezése külső tervből (a Navigátor tervválasztójával)
Külső rajzfájl elhelyezése (több módszer)
Nézet mentése és lehelyezése a tervlapra (parancs)
Rajz lehelyezése a Szervező használatával (Tervlapszerkesztő mód)
Nézet elhelyezése az aktuális projektből (áthúzással)
1.Nyissa meg a Tervlapot.
2.Húzza át az elemeket (nézőpontokat vagy nézeteket) a Navigátorból közvetlenül a tervlapra. Ezek mostantól rajzok.
Megjegyzések:
–A tervlaphoz hozzáadott nézőpont is nézetté alakul, és felkerül a nézettérképre.
–Ha több elemet húz át a tervlapra, akkor azok rendezése a Tervlapsablon beállításainál található Rajz lehelyezése beállítás szerint történik.

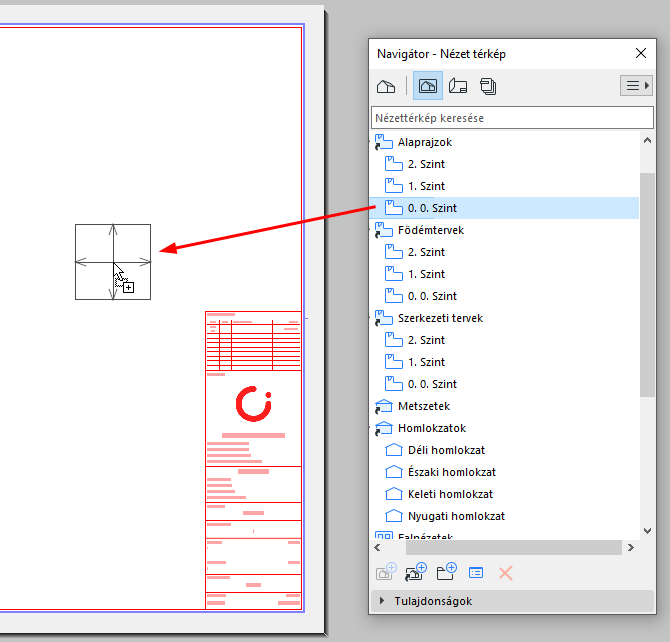

Húzza a nézetet a tervlapra, így abból rajz lesz
Nézet elhelyezése az aktuális tervből (Rajz eszköz)
1.Nyissa meg a Tervlapot.
2.Aktiválja a Rajz eszközt, majd kattintson a Tervlapra.
3.A megjelenő párbeszédpanelen válassza a „Belső nézet” lehetőséget, majd válasszon egy nézetet.
4.Kattintson a Lehelyezés gombra.
Nézet elhelyezése külső tervből (menüparancs)
1.Használja a Fájl > Külső tartalom > Külső rajz elhelyezése parancssort.
2.A megjelenő párbeszédpanelen: válasszon ki egy tervfájlt (PLA vagy PLN).
3.A következő párbeszédablakban jelölje ki az importálni kívánt nézet(ek)et, és az eljárást, amellyel hozzá kívánja őket adni a Tervlapkönyvhöz.
4.Kattintson a Lehelyezés gombra.
Megjegyzés: amikor elhelyez egy nézetet egy másik tervfájlból, azzal megnyitja a program egy másik példányát. Ennek elkerülése érdekében: lépjen a Beállítások > Munkakörnyezet > További beállítások menüpontba, és jelölje be a „Ne induljon új Archicad” lehetőséget.

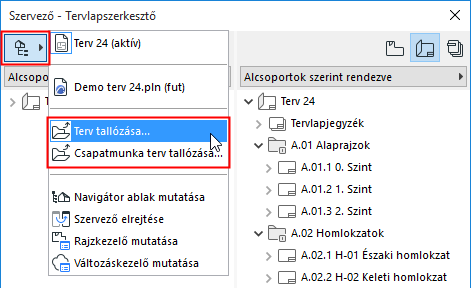

Nézet elhelyezése külső tervből (a Navigátor tervválasztójával)
1.Nyissa meg az aktív terv Navigátorát vagy Szervezőjét.
2.A Tervválasztó gombon: kattintson a Terv tallózása vagy Csapatmunka terv tallózása lehetőségre.
3.Válasszon egy külső tervfájlt (17-es verzió és újabb esetén).
Csapatmunka terv tallózásakor: válassza ki a BIMcloudot, majd a kívánt tervet. A forrástervnek és a gazdatervnek azonos verziójúnak kell lennie.
Szükség esetén jelentkezzen be a BIMcloud-ba. Lásd Bejelentkezés BIMcloudba.
4.Kattintson a Megnyitás gombra.
A terv fastruktúrája mostantól látható a Navigátorban.
5.Húzza a nézeteket az aktív ablakban lévő tervlapra.
Megjegyzés: amikor elhelyez egy nézetet egy másik tervfájlból, azzal megnyitja a program egy másik példányát. Ennek elkerülése érdekében: lépjen a Beállítások > Munkakörnyezet > További beállítások menüpontba, és jelölje be a „Ne induljon új Archicad” lehetőséget.
Külső rajzfájl elhelyezése (több módszer)
1.Nyissa meg a Tervlapot.
2.Húzza át a rajzfájlt (egyszerre egyet) a fájlrendszerből
Vagy tallózzon a fájlrendszerben vagy a BIMcloudon az alábbi módszerek bármelyikével:
•Aktiválja a Rajz eszközt, majd kattintson a Tervlap lehetőségre.
Válassza a „helyi fájlrendszer” lehetőséget, majd tallózzon.
•Fájl > Külső tartalom > Külső rajz elhelyezése
•Fájl > Külső tartalom > Külső rajz elhelyezése BIMcloudból
Válassza ki a BIMcloudot, majd a kívánt tervet.
Szükség esetén jelentkezzen be a BIMcloud-ba. Lásd Bejelentkezés BIMcloudba.
Megjegyzés: Csapatmunka projektből kapcsolt rajz esetén a forrás Csapatmunka terv és a fogadó terv verziószámának meg kell egyeznie.
Ez akkor használható, ha a PDF-et párbeszédpanelek közötti áthúzással vagy a Fájl menü egy parancsával helyezi el.

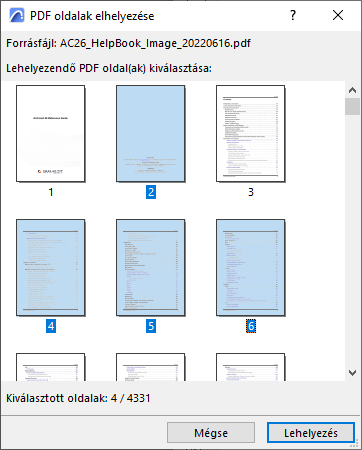

Ha az importált rajz többoldalas PDF fájl:
1.Megnyílik a kiválasztó párbeszédpanel. Válasszon ki egy vagy több oldalt, vagy az összeset.
2.Kattintson a Lehelyezés gombra.
Egy PDF elhelyezése után használhatja a helyi menü „Oldal cseréje” parancsát (a kiválasztott Rajzoknál vagy a Rajzkezelőben): ezzel módosíthatja a hivatkozást egy másik oldalra ugyanabban a PDF dokumentumban.
Nézet mentése és lehelyezése a tervlapra (parancs)
Megjegyzés: Ez a parancs nem érhető el az összes helyi változatban.
Ez a parancs megtalálható:
•az aktív ablak helyi menüjében
•a nézet/nézőpont helyi menüjében (legördülő navigátor) – nézet esetén a parancs neve: Helyezd a Tervlapra)
•a Dokumentáció menüben
Ez a parancs megnyitja a tervlap ablakot (a legutóbb használt vagy a Tervlapkönyvben elsőként szereplő tervlapot).
Kattintson a rajz lehelyezéséhez.
Rajz lehelyezése a Szervező használatával (Tervlapszerkesztő mód)
A Szervező paletta Tervlapszerkesztő nézetében a bal oldali hierarchikus listából áthúzhatja a nézőpontokat, nézeteket és külső fájlokat a jobb oldalon látható Tervlapkönyvbe. (Használhatja erre a célra a Szervező bal oldalán látható Rajz elhelyezése parancsot is.)
Lásd Szervező.
A rajzok lehelyezése az alábbi szabályok szerint történik:
•Ha egy elemet egy létező tervlap nevére húzunk rá, akkor az adott rajz arra a tervlapra kerül.
•Ha egy elemet egy alcsoport nevére vagy magára a Tervlapkönyvre húzzuk rá, akkor az adott rajz egy új tervlapra kerül, amelyik automatikusan az alcsoportba kerül (illetve a Tervlapkönyv legfelső szintjére).
