A Tervlapra lehelyezett Rajznak lehet egy grafikus elemeket és rajzi információkat tartalmazó címe, amely hivatkozhat például a rajz azonosítójára, nevére vagy léptékére.
A rajz címe egy Rajzfeliraton alapul. A Rajzfeliratok GDL könyvtári elemek, amelyeket alapértelmezésben (automatikusan) lehet hozzárendelni rajzokhoz, vagy manuálisan lehet hozzárendelni kijelölt rajzokhoz.
Rajzfelirat tárgy szerkesztése
Visszahivatkozások forrásjelet tartalmazó tervlapra

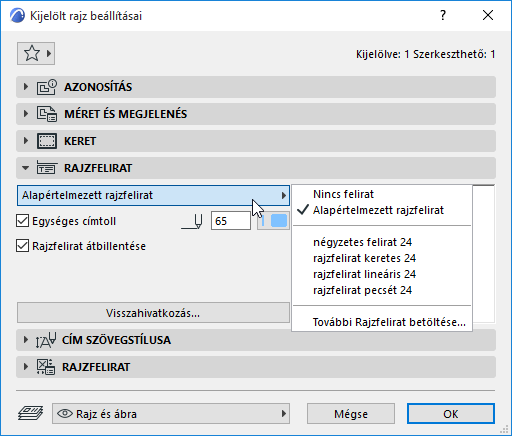

1.Válassza ki a rajzot, és nyissa meg a Rajzbeállítások párbeszédpanelt.
2.A Cím panel kiugró menüjéből válasszon egy Rajzfeliratot.
Alapértelmezett cím hozzárendelése minden újonnan elhelyezett rajzhoz:
1.Nyissa meg a Rajz alapbeállításait
2.A Cím panel kiugró menüjéből válasszon egy Rajzfeliratot.
A Rajzcímke automatikusan megjelenik a hozzárendelt rajz mellett.
1.A Tervlap ablakban az elérhető 2D eszközökkel (pl. vonalak, szövegek) megtervezheti a rajzfeliratot.
2.Válassza ki a létrehozott rajzfelirat összetevőket.
3.Alkalmazza a Fájl > Könyvtári elemek > Kijelölés mentése mint > Rajzfelirat parancsot a tárgy mentéséhez.
A mentést követően a rajzfelirat a Rajz beállításainál a Cím panel felbukkanó listáján érhető el.
Rajzfelirat tárgy szerkesztése
Az egyedi rajzfelirat grafikusan szerkeszthető:
1.Válassza a Fájl > Könyvtári elemek > Könyvtári elem megnyitása menüparancsot.
2.Válassza ki a szerkeszteni kívánt rajzfeliratot.
3.Kattintson a „2D jelkép” parancsra a tárgy Grafikus szerkesztés ablakának a megnyitásához.
4.Végezze el a kívánt módosításokat a 2D eszközökkel.
Megjegyzés: Bizonyosodjon meg arról, hogy a GDL 2D jelkép ablakban az 1:1 lépték van beállítva, így egyszerűbb lesz a szerkesztés.
Visszahivatkozások forrásjelet tartalmazó tervlapra

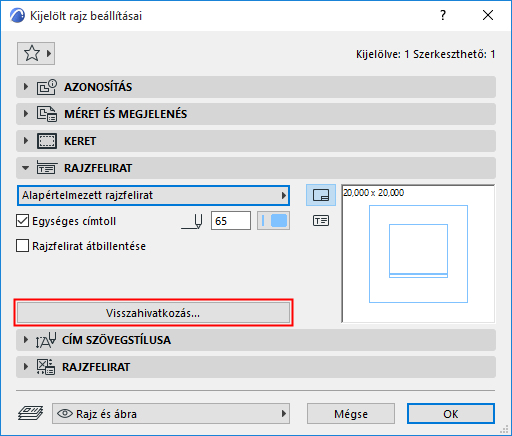

A Rajz beállításainak Cím paneljében érhető el a Visszahivatkozás funkció.
A Visszahivatkozás funkcióval Tervlap azonosító információkat adhat hozzá a Rajzfelirathoz: konkrétan egy vagy több Tervlapsablon azonosítóját, melyek az aktuális Rajz forrásjelét mutató Rajzot tartalmazzák. A Visszahivatkozás funkció hasznos, amennyiben az aktuális rajz egy metszeten, homlokzaton, belső falnézeten, részleten vagy munkalapon alapul.

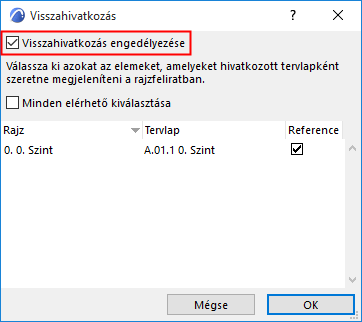

Kattintson a Visszahivatkozás elemre az azonos nevű párbeszédpanel megnyitásához.
Ez a párbeszédpanel listázza azokat a tervlapokat, amelyeken megjelenik az aktuális rajz forrás jele.
Elsőként jelölje be a Visszahivatkozás engedélyezése jelölőnégyzetet, majd válasszon egy vagy több tervlapot, amelynek az azonosítóját meg kívánja jeleníteni. (Jelölje be a Minden elérhető kiválasztása lehetőséget, ha szeretné, hogy a Rajz címében megjelenjen az itt listázott minden Tervlap azonosítója.)
A párbeszédpanel bezárásához és a Rajz beállításaihoz való visszatéréshez kattintson az OK gombra.
A Rajz címe előnézetben egy automatikus szöveg jelenik meg azon a helyen, ahol a Rajz címe a Tervlap azonosító adatait fogja tartalmazni.

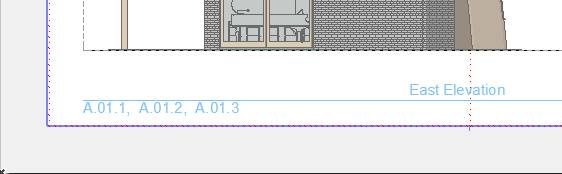

Ebben a példában, ha bejelölte a „Minden elérhető kiválasztása” lehetőséget, akkor a rajz végleges címe így jelenik majd meg:

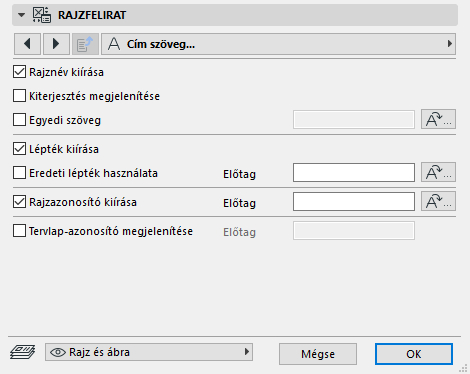

Megjegyzés: Ellenőrizze, hogy az alkalmazott Rajz címe tárgy paramétereinél engedélyezve lett-e a Visszahivatkozás funkció:
