Elemek lefoglalása feltétellel (Csapatmunka)
Az Elemek lefoglalása párbeszédablakban foglaljon le minden olyan elemet, amely a terv egy adott területén belülre esik, és amely megfelel az Ön által megadott feltételeknek.
Például: foglaljon le minden elemet meghatározott szinteken.
Ezen párbeszédablak megjelenítéséhez kattintson az Elemek lefoglalása vagy Lefoglalás parancsra a következő helyek valamelyikéről:
•Csapatmunka paletta
•Csapatmunka menü
•Aktív ablak helyi menüje
•Navigátor elem helyi menüje

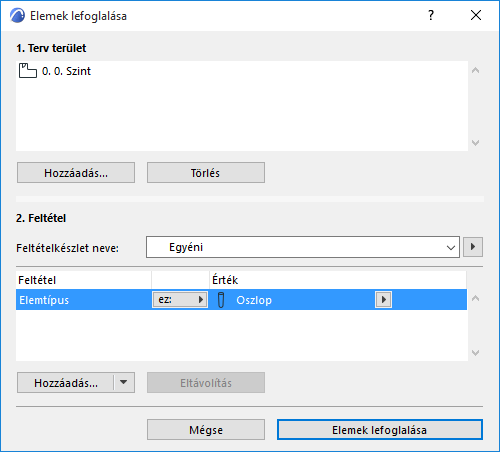

Az Elemek lefoglalása párbeszédablakban a következőket adhatja meg:
1.a Terv területe és
2.a Feltételek, amelyek meghatározzák, hogy mely elemek kerülnek lefoglalásra a terv területén belül
Az elemek feltétel alapján való lefoglalása NEM fogja kijelölni az elemeket; a feltételek csak szűrőként működnek az elemek Csapatmunkában történő lefoglalásához.
Az aktív ablakban:
Ha rákattintott az „Elemek lefoglalása” parancsra az aktív ablak helyi menüjében, akkor az aktuális ablak mint Tervterület listázásra kerül.
A Navigátorban:
Ha az „Elemek lefoglalása” parancsra valamelyik Navigátor elemre történő jobb egér gombbal történő kattintás után kattintott, akkor az a tervterületben kerül listázásra.
•Ha jobb egér gombbal kattintott a Tervlapkönyvben, akkor minden Tervlap és Tervlapsablon listázásra kerül a Tervterületben.
•Ha jobb egér gombbal kattintott a Nézet térképben, akkor a Nyilvános nézettérkép minden nézete bekerül a tervterületbe.
•Ha jobb egér gombbal kattintott a bármely Navigátor Publikálási készletére, akkor az ehhez a Publikálási készlethez kapcsolódó nézetek és/vagy tervlapok listázásra kerülnek a Tervterületben.

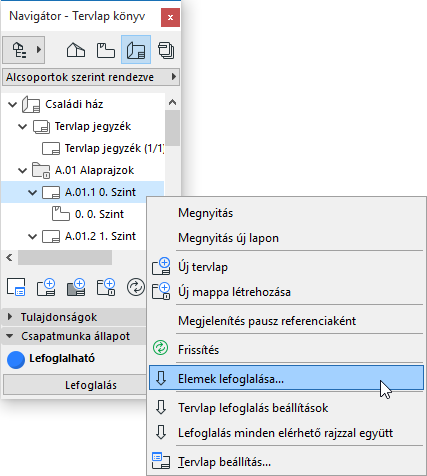

•Ha jobb egér gombbal kattintott a bármely Navigátor csoportra (pl. Mappák; Szintek; Homlokzatok), akkor az adott csoport minden eleme (pl. a mappa minden tervlapja, ahogyan az a lenti képen látható) listázásra kerül a Tervterületben.
Elemek hozzáadás/törlése a tervterületből
A Tervterület a következőket tartalmazhatja:
•Bármely nézőpont
•Bármely nézet
•Bármely tervlap vagy tervlapsablon.
Ha a listán szereplő elemek bármelyikét el szeretné távolítani a tervterületből az Elemek lefoglalása párbeszédablakban, válassza ki az adott elemet, és kattintson a Töröld parancsra.

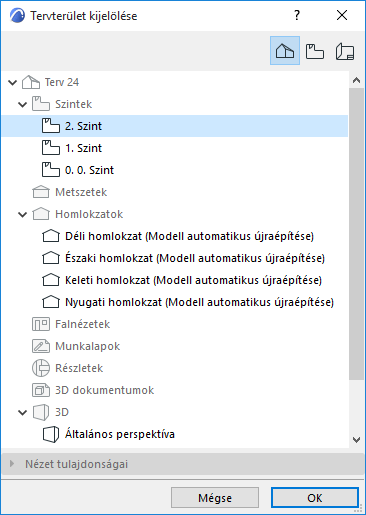

Ha ki szeretné terjeszteni a tervterületet más nézőpontokkal, nézetekkel vagy tervlapokkal, kattintson a Hozzáadás gombra. Ekkor megjelenik a Tervterület kijelölése párbeszédablak, mely listázza az összes, a tervterülethez adható, kiválasztható Navigátor elemet.
Kattintson egy vagy több Navigátor elemre, majd az OK gombra, ha hozzá akarja adni azokat a tervterülethez.
Lefoglalási feltétel megadása (Csapatmunka)
Az Elemek lefoglalása párbeszédpanel Feltétel területén válassza ki azt a feltételt, amellyel a párbeszédpanel felső részében megadott tervterület elemeit kívánja szűrni.
Lásd Előre megadott feltételkészletek.
Elemek lefoglalása
Ha már definiálta a tervterületet és a feltételeket, kattintson az Elemek lefoglalása pontra.
A program ekkor megkísérel minden olyan elemet lefoglalni, amely (1) a megadott tervterületen belül található; és (2) megfelel a megadott feltételeknek.
Ha a lefoglalási kísérlet sikertelen vagy csak részben sikeres, az Utolsó foglalás eredményei párbeszédpanel jelenik meg.
A részleteket lásd: Lefoglalási eredmények (csapatmunka esetén).
Mely elemek lesznek lefoglalva?
•Ha nézőpontban foglal le elemeket (anélkül, hogy fóliára vonatkozó feltételeket adott volna meg), a foglalás nem veszi figyelembe az aktuális Fóliabeállításokat (ez azt jelenti, hogy akár jelenleg rejtett elemeket is lefoglalhat).
•Ha nézetben foglal le elemeket (anélkül, hogy fóliára vonatkozó feltételeket adott volna meg), a program figyelembe veszi az aktuális Fóliabeállításokat: csak a látható fóliákon található elemeket foglalja le.
•Ha „Fólia” vagy „Fólia csoport” feltételeket ad meg, az azt jelenti, hogy a program az adott Fólia csoport látható elemeit fogja csak lefoglalni.
•Ha egy emelet elemeit foglalja le, a program csak azokat az elemeket foglalja le, amelyek honszintje azon az emeleten található. Ha például a 4. emelet a tervterület, és vannak látható tetők azon az emeleten - de azok honszintje egy emelettel lejjebb található - azok a tetők nem lesznek lefoglalva.
•Ha rajz típusú nézőpontban - pl. munkalap vagy részlet - foglal le elemeket, akkor csak a 2D rajzi elemeket foglalja le - modell elemeket nem.
•Ha Tervlapból vagy Tervlapsablonból foglal le elemeket, a program csak 2D-s elemeket foglal le: rajzokat és más 2D-s rajzelemeket, amelyeket azokra a Tervlapokra/Tervlapsablonokra helyeztek.
