Kapcsolt modul tartalmának szerkesztése
Ebben a részben három eljárást mutatunk be:
Modul szerkesztése egy másik Archicadben
Hivatkozás megszüntetése (elemek beágyazása)
Modul szerkesztése egy másik Archicadben
IFC vagy Rhino alapú modulok esetén nem elérhető.
1.Alkalmazza az alábbiak egyikét:
–A Modulkezelőben válassza ki a kívánt forrásfájlt a Modulforrások listából, majd kattintson a Megnyitás új Archicadben lehetőségre.
–Jelölje ki a lehelyezett kapcsolt modult, majd használja a helyi menü Kapcsolt modul > Modul szerkesztése egy másik Archicadben parancsát.
2.Végezze el a forrásfájlon a szükséges szerkesztést, majd mentse el azt.
Tipp: Ha látni szeretné az elhelyezett modul alaprajzbeli összefüggéseit a második Archicadben történő forrásfájl szerkesztése során, használja a „Pausz” funkciót. (Lásd Kapcsolt modul környezetének megjelenítése a modul tartalmának szerkesztésekor.)
3.Térjen vissza az első (fogadó) tervhez.
4.Nyissa meg a Modulkezelőt. A Modul források listában látható, hogy a szerkesztett modulnál a Modul forrása Módosítottra változott. (Szükség esetén kattintson az Állapot frissítése lehetőségre.)
5.Kattintson a Frissítés gombra.
6.Kattintson az OK gombra, a modul összes kapcsolt moduljának frissítéséhez és a Modulkezelő bezárásához.
Megjegyzés: Csapatmunka esetén a modulforrásokat a Modulkezelőben kell lefoglalni a frissítéshez.
Hivatkozás megszüntetése (elemek beágyazása)
Ezzel a paranccsal szüntethető meg a kapcsolt modul és ágyazhatók be az elemek a fogadó tervbe.
Akkor használja, ha elhelyezett egy kapcsolt modult, és most nem a forrásfájlon keresztül, hanem közvetlenül a fogadó tervben kívánja módosítani azt.
Példa: Több kapcsolatot helyezett el egy normál szállodai szoba moduljához. Az egyik szoba nem illeszkedik a tervbe. Ekkor törölheti az adott példány kapcsolatát, majd módosíthatja annak tartalmát úgy, hogy illeszkedjen az adott helyre.
1.Válassza ki a modult az alaprajzon.
2.Használja a helyi menüben található Hivatkozás megszüntetése (Elemek beágyazása) parancsot.
Vagy használja a Fájl > Külső tartalom > Hivatkozás megszüntetése (Elemek beágyazása) parancsot.
Megjegyzés: Egy adott modul összes lehelyezett moduljának megtöréséhez használja a Modulkezelő Kapcsolat megszakítása parancsát.
Megjegyzés: Csapatmunkában a „Kapcsolat megszakítása” funkció nem érhető el. Ehelyett szétbonthatja a kapcsolt modult. (Lásd Kapcsolt modul példány szétbontása Csapatmunka esetén.)
3.Módosítsa az elemeket igény szerint. (A szerkesztést a Szerkesztés > Csoportok kezelése > Csoportok szüneteltetése parancsokkal engedélyezheti.)
Elérhető a Modulkezelőben és a lehelyezett kapcsolt modul helyi menüjében.
Használja ezt a parancsot és mentse el a kapcsolt modul elemeit új, modul formátumú (.mod) fájlba.
Példa: Több kapcsolatot helyezett el egy normál szállodai szoba (A szoba) moduljához. Módosítani szeretné a szoba egyik elrendezését (B szoba) úgy, hogy annak elemei ne legyenek beágyazva a fogadó tervbe (mivel később további kapcsolatokat kíván elhelyezni a B szobához).
1.Jelöljön ki egy kapcsolt modult. (A Modulkezelőben vagy az alaprajzon.)

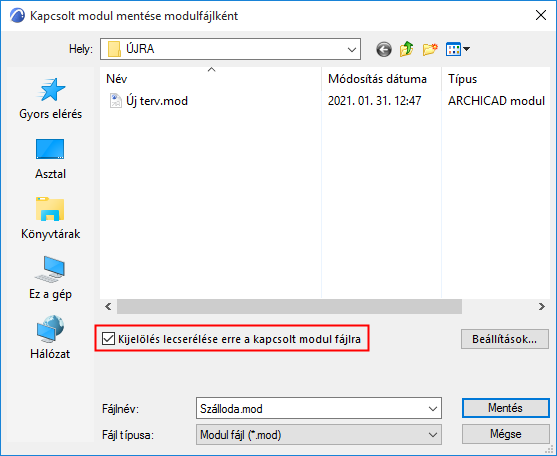

2.Használja a Mentés fájlként vagy a Modul mentése fájlként parancsot.
3.Jelölje be a jelölőnégyzetet a Kiválasztás lecserélésére a kapcsolt modul fájllal.
Ezzel új modult hozott létre (B szoba), amelyet az eredeti A szobától függetlenül módosíthat.
