Kijelölés mentése PLN formátumban

Ezzel a funkcióval a modell több olyan PLN fájlra osztható, amelyek kapcsolt modulként használhatók.

Például a homlokzatot az épület többi részétől függetlenül, egy külön fájlba mentheti, vagy az épület két szárnyát külön fájlokba mentheti.

Az egyes PLN fájlok a Navigátorban látható teljes 2D tartalmat megőrzik, beleértve a tervlapokat, munkalapokat és a részleteket. Az eredeti modell két része tehát felosztásként működik.

(Ezzel ellentétben, ha egy kijelölést .mod formátumban ment, az csak a modell és az alaprajz adatait tartalmazza.)

Kijelöltek mentése modulként

1.Nyissa meg az eredeti modellt, és jelölje ki azt a részt, amelyet külön PLN fájlként szeretne elmenteni.

2.Használja a Fájl > Külső tartalom > Kijelöltek mentése modulként parancssort:

3.Válassza a Terv (.pln) formátumot.

4.Kattintson a Mentés gombra.

5.A terv ezzel felosztásra kerül. Az eredeti PLN fájl és a mentett PLN kijelölés két külön program példányban nyílik meg. A visszajelzésben látható, mi történik.

A jelölőnégyzetek segítségével a két terv egyetlen lépésben egymáshoz kapcsolható, az alábbiak szerint:

Modell részeinek szétvágása és összekapcsolása

A példában kijelöljük egy toronyház homlokzatát, mentjük PLN fájlként, majd hozzákapcsoljuk az eredeti Torony fájlhoz.

1.Nyissa meg a modellfájlt (Torony).

2.Válassza ki a homlokzati elemeket (a függönyfalakat) az alaprajzon vagy a 3D ablakban.

Megjegyzés: Az alaprajzon történő kijelöléskor használja a Kijelölő eszköznél elérhető „több szint” lehetőséget, amellyel több szintről választhatók ki elemek. Lásd: Egy szint vagy Minden szint.

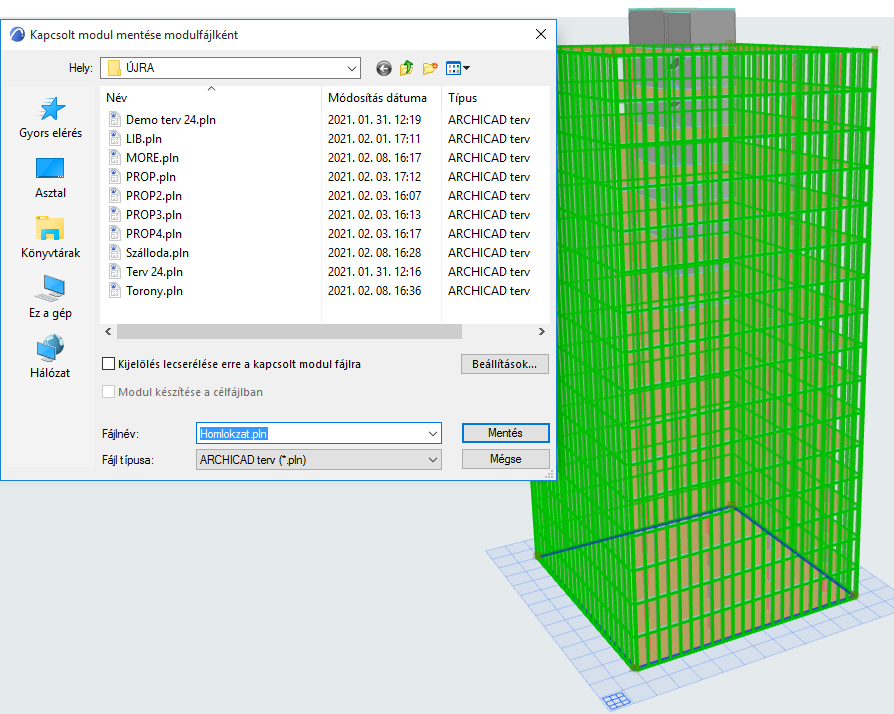

3.Nyissa meg az alábbi párbeszédpanelt a Fájl > Külső tartalom > Kijelöltek mentése modulként pontban:

4.Adjon meg vagy válasszon ki egy fájlnevet.

5.Válassza a Terv (.pln) formátumot.

6.Jelölje be mindkét lehetőséget:

– Kijelölés lecserélése erre a kapcsolt modul fájlra

–Modul készítése a célfájlban

7.Kattintson a Mentés gombra.

8.A program felosztja a tervet, és a mentett kijelölést (azaz a homlokzatot) egy új példányban nyitja meg.

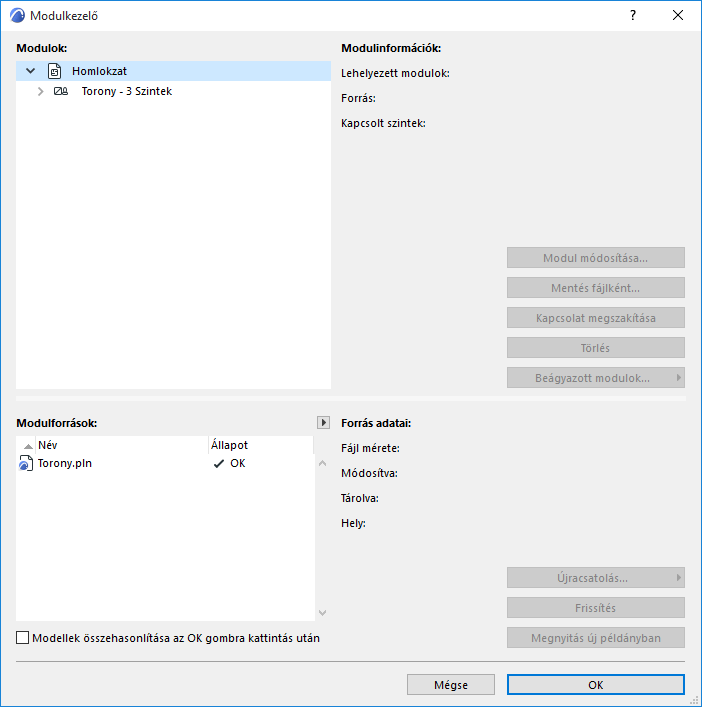

9.Ekkor két terv fut: a Torony (amelyhez hozzákapcsolta a homlokzatot) és a Homlokzat (amelyhez hozzákapcsolta a Tornyot).

Az eredeti modellből tetszőleges számú PLN kijelölés menthető, melyek automatikusan hozzákapcsolhatók az eredeti modellhez.

Azonban, amennyiben az így létrejövő „másodlagos” PLN fájlokat is egymáshoz kívánja kapcsolni, az csak manuálisan lehetséges.
