Nézet kiválasztása az összehasonlításhoz
A Modellek összehasonlítása funkció összeveti két különböző modell vagy változat 3D nézeteit – legyen ez fizikai modell vagy szerkezetelemzési modell.
A konkrét 3D nézetek a Nézet megadása párbeszédablakban választhatók ki. A két modellhez választható egyforma 3D nézet vagy két eltérő nézet.
A nézet kiválasztása jelentőséggel bírhat a modellek összehasonlítása során:
Előfordulhat, hogy egy elem az egyik nézetben látható, míg a másikban nem (pl. átépítési állapot, tervopciók, fóliabeállítások, részleges szerkezetmegjelenítés stb. miatt).
•Előfordulhat, hogy a metsző elemek módosítottnak számítanak egy nézetben, míg egy másikban nem – ez a nézet fóliacsoportjától függ.
1.A két modellváltozat kiválasztásához használja a Tervezés > Modellek összehasonlítása parancsot.

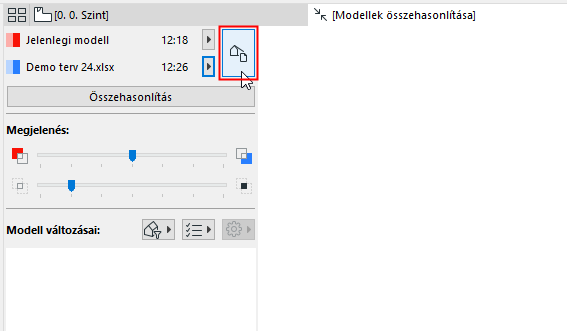

2.Kattintson a Nézetválasztó gombra a Modellek összehasonlítása palettán.

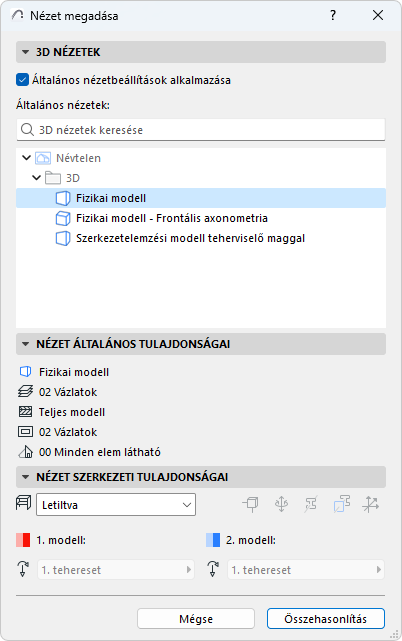

3.Megnyílik a Nézet megadása párbeszédablak, amelyben a két kiválasztott terv kombinált nézettérképe látható.
4.Jelöljön ki egy nézetet (jelen esetben egyetlen nézetet a két összehasonlított modellhez), majd tekintse át a hozzá tartozó Általános nézettulajdonságok részt az alsó panelen.
Fizikai kontra Szerkezetelemzési modell
Alapértelmezés szerint a modellek összehasonlítása a fizikai modell nézeteit veszi figyelembe. A szerkezetelemzési modell nézeteinek összehasonlításához kapcsolja be ezt a lehetőséget a Szerkezeti nézet tulajdonságai panelen.
A részleteket lásd: Szerkezetelemzési modellek összehasonlítása.

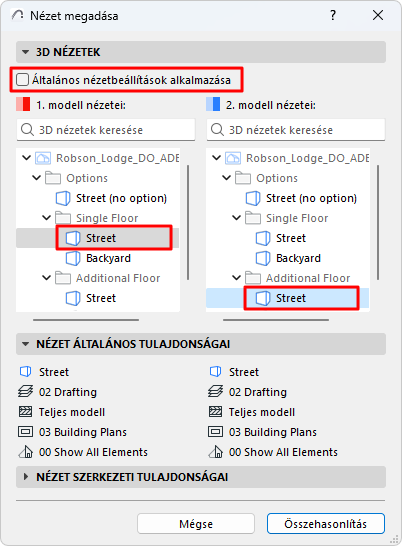

Két különböző 3D nézet összehasonlításához:
1.Szüntesse meg az "Általános nézetbeállítások alkalmazása" négyzeten a bejelölést.
2.Ekkor az egyes modellváltozatok 3D nézetei külön-külön, egymás mellett láthatók.
3.Tekintse át a Nézet általános tulajdonságait a lenti panelen.
4.Válasszon 3D nézetet mindegyik modellhez, majd kattintson az Összehasonlítás parancsra.
