Modellek összehasonlítása: változtatások áttekintése
Az Összehasonlítás parancs futtatása után a modell a Modellek összehasonlítása ablakban látható színes kiemelésekkel és egyéb visszajelzésekkel a változásokról.
A Modellek összehasonlítása paletta az ablak bal szélére van rögzítve.
A modell változásainak listája
Megváltozott elemek kijelölése
Összehasonlított modellek láthatóságának beállítása
Változások paraméterkészlet szerint
A modell változásainak listája

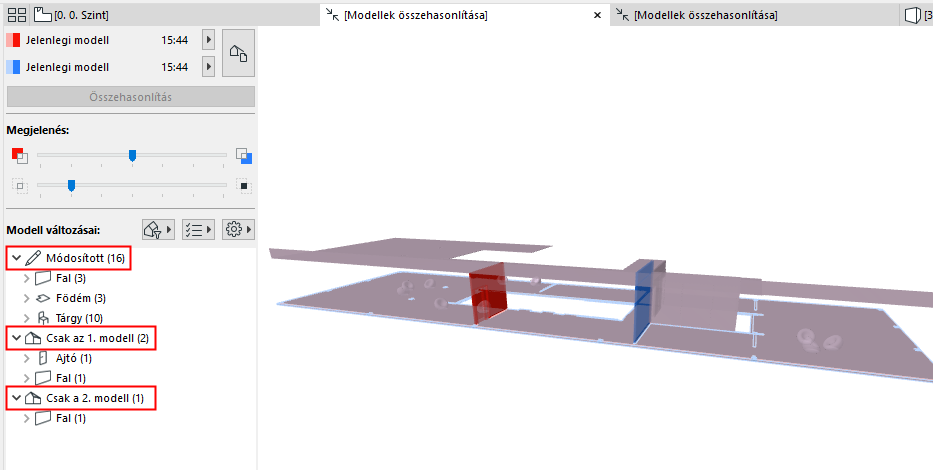

Alapértelmezés szerint a Modell változásai lista tartalmazza az összes módosított elemet, állapot szerint csoportosítva: Módosított, Csak az 1. modell, Csak a 2. modell.
A lista testre szabásához használja a szűrő és beállítások gombokat.
Lásd A Modellek összehasonlítása palettán megjelenő módosítások szűrése.
Megváltozott elemek kijelölése
Jelöljön ki egy tetszőleges elemet a Modell változásai listában a vonatkozó elem kiválasztásához a Modellek összehasonlítása ablakban és fordítva.
Megjegyzés: A Modellek összehasonlítása ablakban csak a megváltozott elemek jelölhetők ki.
Elemek kijelölése csoport szerint
Jelöljön ki egy szülőelemet a listában annak összes alárendelt elemének kijelöléséhez a Modellek összehasonlítása ablakban.
Módosított elem mutatása a modellben

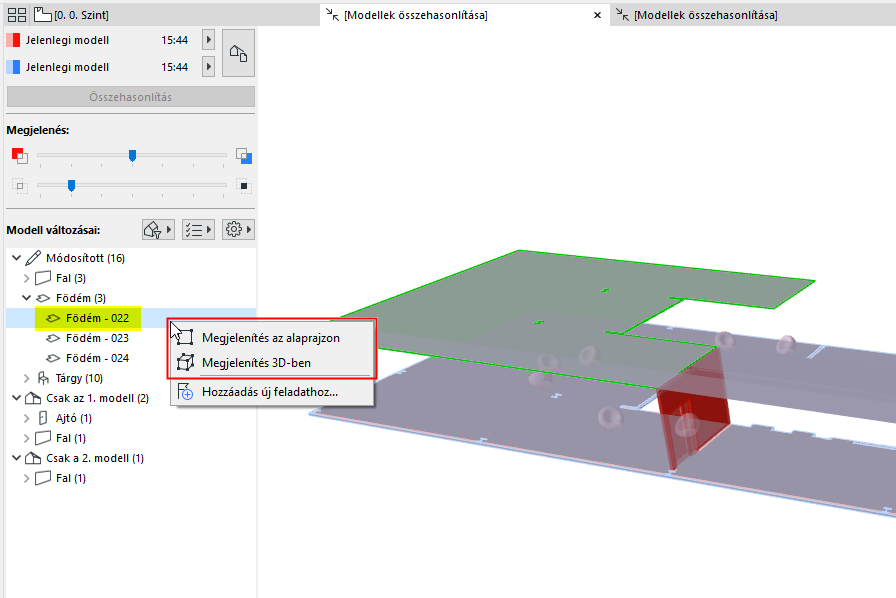

A Modell változásai listában szereplő kijelölt elem esetén: használja a helyi menü parancsait a következő műveletekhez: Megjelenítés az alaprajzon vagy Megjelenítés 3D-ben.
Kijelölés megjelenítése vagy elrejtése
A Modellek összehasonlítása ablakban kijelölt elem esetén:

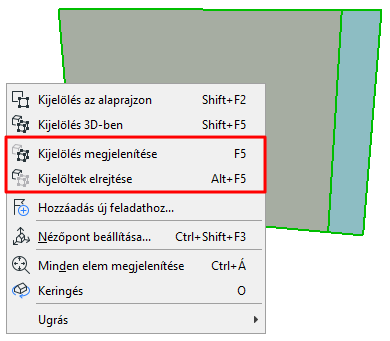

•Használja a Kijelölés megjelenítése vagy a Kijelölés elrejtése lehetőséget a módosított elem és/vagy annak környezetének jobb megjelenítéséhez.
•A parancs visszavonásához használja az Összes megjelenítése lehetőséget.
Összehasonlított modellek láthatóságának beállítása
A „Csak az 1. modell” és „Csak a 2. modell” elemek saját színnel jelennek meg.
Ebben a példában:
•A piros fal „Csak az 1. modell” típusú, mivel törölték.
•A kék fal „Csak a 2. modell” típusú, mivel új elem.
•A födém és szék tárgyak átmenetes (lila) színnel láthatók – mivel módosultak, miközben eredeti helyükön maradtak.
Lásd még
A Modellek összehasonlítása paletta Megjelenés részében:

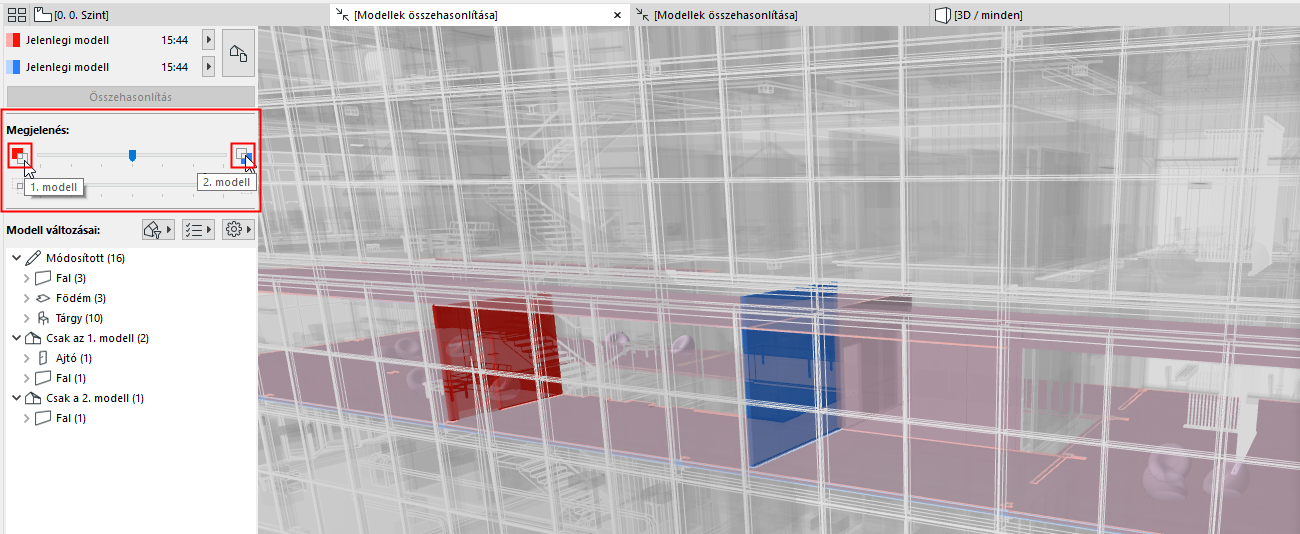

•A felső csúszka segítségével grafikusan hangsúlyozható az 1. vagy a 2. modell.
•Az alsó csúszkával állítható be a változatlan modell relatív láthatósága.

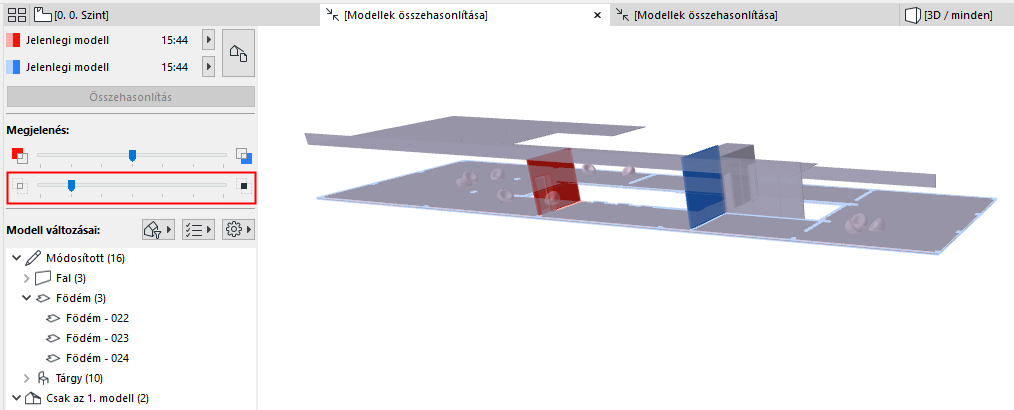

A példában az alsó csúszka nullára van állítva. A változatlan modell egyáltalán nem jelenik meg, csak a módosítások látszanak:
Változások paraméterkészlet szerint
A Modell változásai listában kijelölt elem esetén:
A „Kijelölt elem változásai” ikonok jelzik a módosított paramétereket. (Ezek a paraméterkészletek megegyeznek a Modellek összehasonlítása ablakban található változáslista szűrésére használatos „Ellenőrzőlista” elemeivel.)
Részletes változások a szerkezeti modellben
Ha a modellek összehasonlítása szerkezetelemzési nézetet is tartalmaz, a változás további részletei is elérhetők.
Lásd Szerkezetelemzési modellek összehasonlítása.
Feladat létrehozása a Modellek összehasonlítása módosítási listájáról
