Nyitott épületgépészeti kapcsolatok keresése

Elérhető az Archicad Collaborate-tel

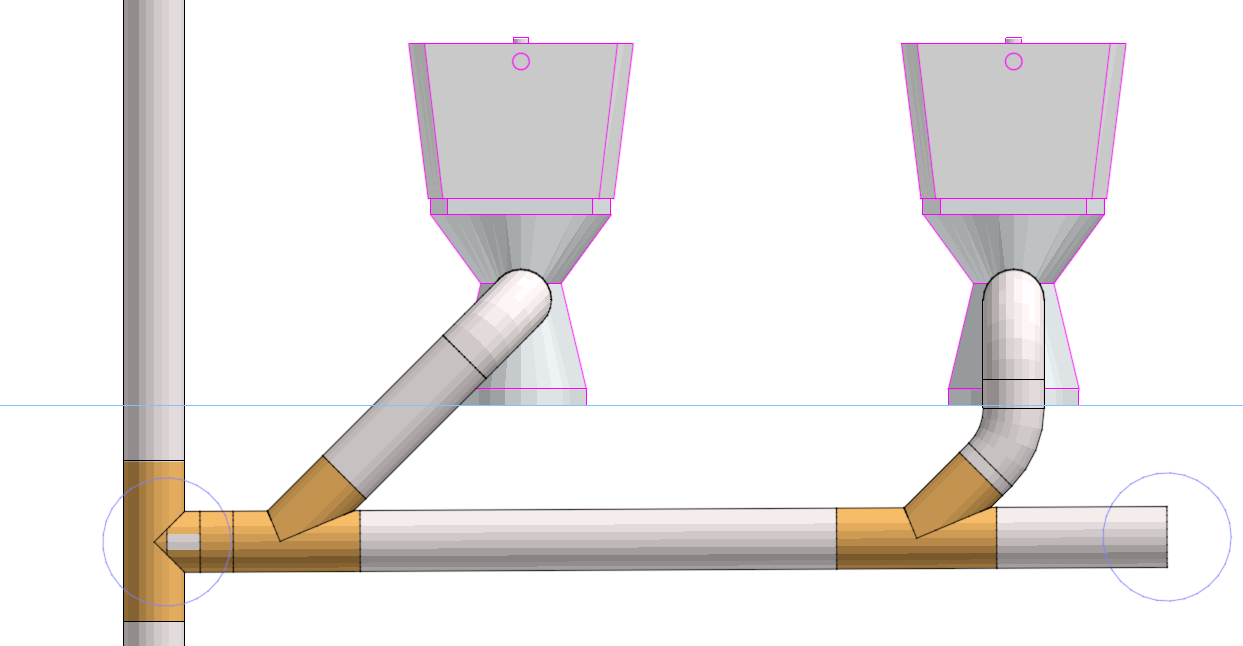

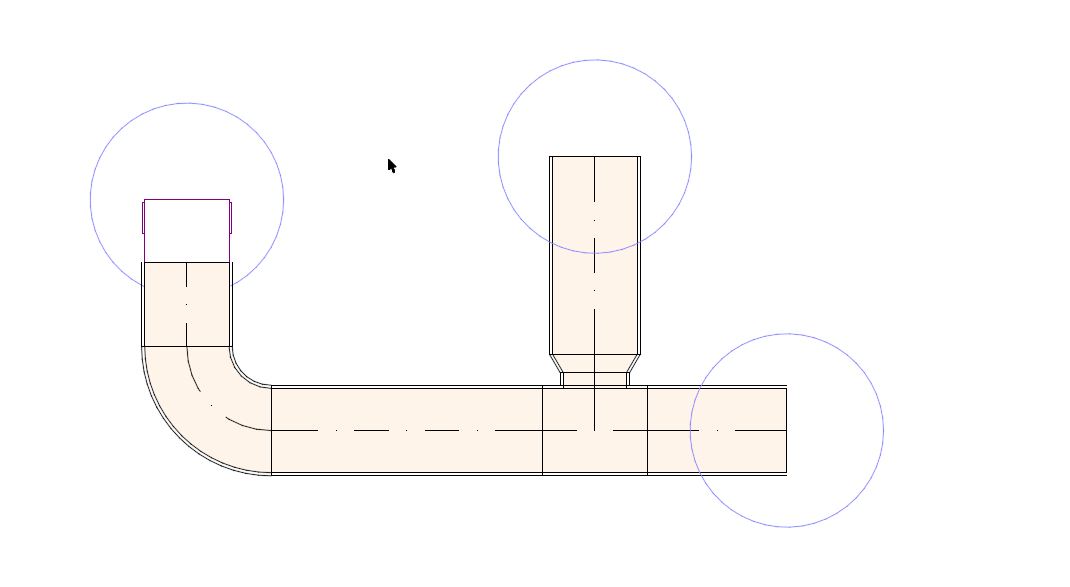

A nyitott végek és csatlakozások 2D/Metszet vagy 3D nézetekben való megjelenítéséhez kapcsolja be a Nyitott épületgépészeti kapcsolatok lehetőséget a Nézet > Megjelenítési lehetőségek a képernyőn menüpontban. A nyitott csatlakozások 2D vagy metszeti nézetben bekarikázva, 3D nézetben pedig piros színnel kiemelve jelennek meg.

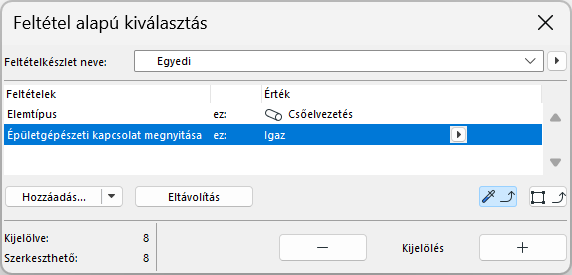

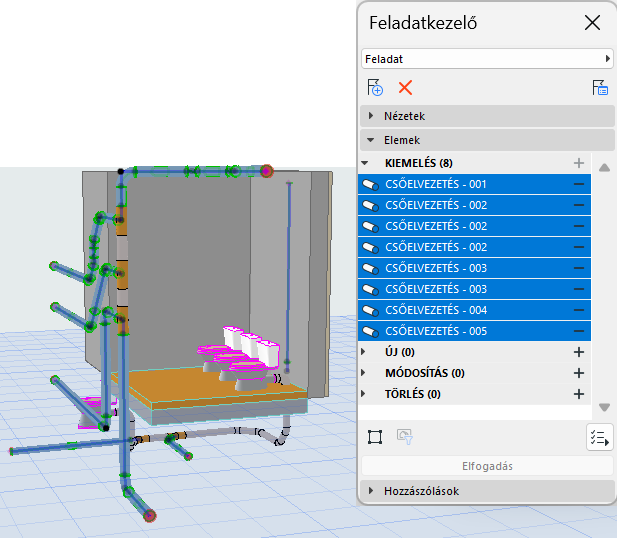

A Feltétel alapú kiválasztás segítségével keresse meg a kívánt nyitott csatlakozásokat. Ezeket a Feladatkezelőben Feladatként kezelheti.
