Épületgépészeti rendszer hozzáadása a rendszerböngészőhöz

Elérhető az Archicad Collaborate-tel

1.Nyissa meg az épületgépészetirendszer-böngészőt

•az Ablak > Paletták menüben, vagy

•használja az Épületgépészet eszköztáron található parancsikont

2.Kattintson a Rendszerböngészőben a „Plusz” [+] gombra

3.A megjelenő párbeszédpanelen kattintson az Elemek kiválasztása lehetőségre.

4.Válassza ki a Rendszerelemeket VAGY a rendszer kezdőpontját:

A modellen belül alkalmazza az alábbiak egyikét:

•Válassza ki a rendszer kezdőpontját (egy épületgépészeti elem, amely kezdőpontként szolgál a csatorna- vagy csőrendszerekhez: a nyílása jelzi, hogy honnan fog érkezni a levegő vagy a folyadék)

–A kezdőpont elemnek egy elvezetés nyitott végének, vagy egy csatlakoztatott Berendezésnek vagy Kiegészítőnek kell lennie (nem lehet lezárás).

–A nyitott végek és nyitott csatlakozások 2D nézetekben való megjelenítéséhez kapcsolja be a Nyitott épületgépészeti kapcsolatok lehetőséget a Nézet > Megjelenítési lehetőségek a képernyőn menüpontban.

•VAGY válasszon ki egy vagy több épületgépészeti elemet, amelyek a rendszer részét képezik

Tipp: Választhat elemeket több különböző épületgépészeti rendszerből; minden rendszer külön-külön kerül hozzáadásra

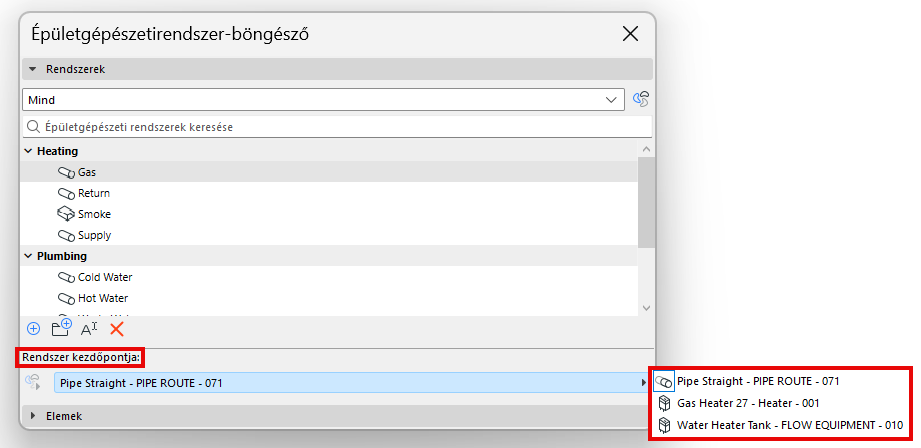

•Minden rendszerhez válasszon egy érvényes kezdőpontot a Rendszer kezdőpontja legördülő menüből

Megjegyzés: Ha később megszünteti a Rendszer kezdőpontját (például egy terminált ad hozzá a nyitott véghez), a Rendszer törlődik a böngészőből, mivel nincs nyitott vége. Egy figyelmeztetés lehetővé teszi, hogy ezt visszavonja, vagy folytassa - ebben az esetben később egy másik kezdőpont használatával hozzáadhatja a rendszert a böngészőhöz.

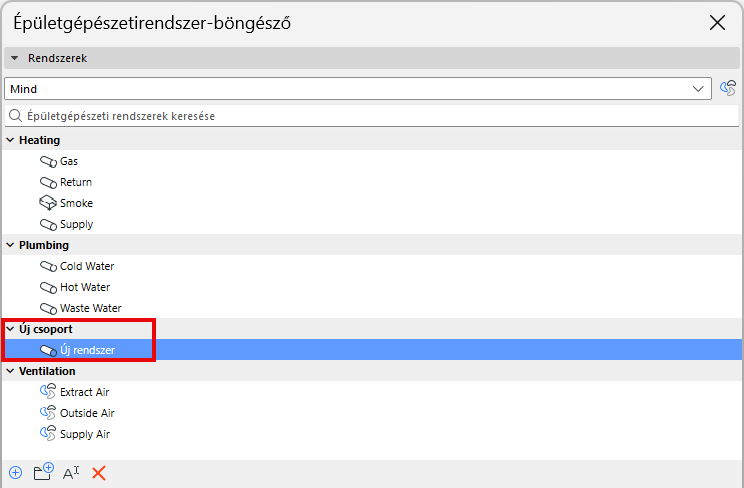

5.Az új rendszer „Új csoportban” hozzáadódik a böngészőhöz

6.Rendszerek vagy csoportok átnevezése vagy rendszerezése

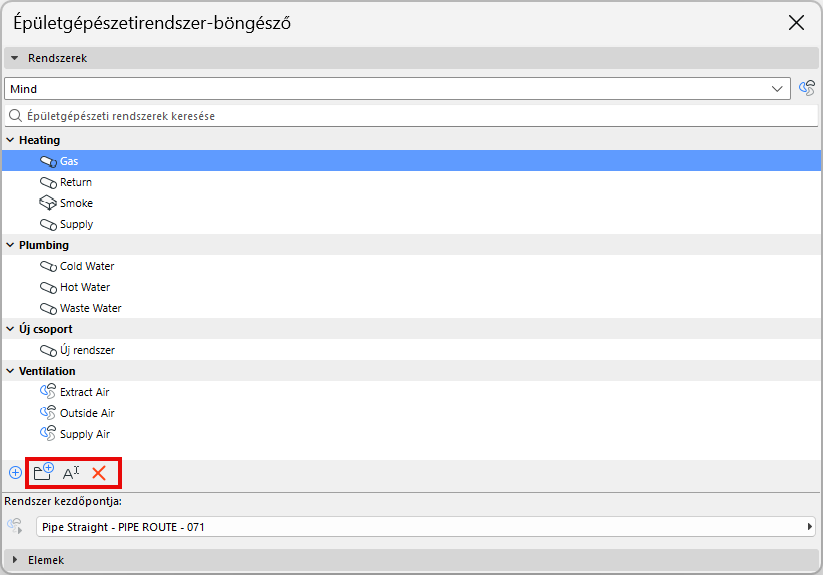

•A parancsikonok segítségével bármely kiválasztott csoportot vagy rendszert átnevezhet vagy törölhet

•Rendszer hozzáadása egy másik csoporthoz: Kattintson, majd húzza át a rendszert egy másik csoport nevére
