A csatornaméret-optimalizáló szükség szerint módosítja a csatornaméreteket a felhasználó által megadott célhatárok és méretbeállítások alapján.
Ezt a párbeszédpanelt azt követően használja, hogy beállította a rendszereket és ellenőrizte a számításokat a Rendszerböngészőben.

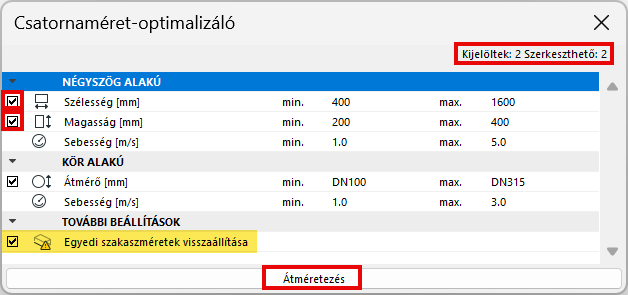

1.Nyissa meg a Csatornaméret-optimalizálót az Épületgépészet eszköztáron vagy az Ablak > Paletták menüpontban
2.Válasszon ki egy vagy több csatornaelvezetést az átméretezéshez. A párbeszédpanelen látható a kijelölt és szerkeszthető elemek száma.
Megjegyzés: Előfordulhat, hogy a nyomvonal nem szerkeszthető, ha egy fóliája vagy eleme zárolt.
3.Jelölje be az átméretezni kívánt mérettípusokat (téglalap szélessége és/vagy magassága, kör átmérője).
4.Ellenőrizze, hogy az egyéni szegmensek is szerepeljenek-e az átméretezési műveletben.
5.Törölje a jelölést azoknál a méreteknél, amelyeket nem kíván módosítani. Ha például a kör alakú csatornákat nem kívánja módosítani, törölje a Kör átmérője jelölőnégyzetet.
6.Adja meg az alak és a sebesség értéktartományát azok minimális és maximális értékekre vonatkozó egyedi követelményei alapján.
Megjegyzés: Ha tartomány helyett pontos értéket kíván megadni, a minimális és maximális értéknél ugyanazt az értéket adja meg.
7.Kattintson az Átméretezés gombra.
•Az eredményért tekintse meg a visszajelzést – ha ez alapján nem történt átméretezés, akkor a nyomvonalak eleve megfeleltek a csatornaméret-optimalizálóban megadott határértékeknek
•Ha az Átméretezés gomb szürke, akkor nincsenek kijelölt vagy módosítható nyomvonalak
