Épületgépészeti modell helyiségszellőzés ellenőrzése

Egy épületgépészeti modellhez helyiségenként meghatározhatja a szellőzési követelményeket. Ezt követően a beépített ellenőrzésekkel biztosíthatja, hogy az épületgépészeti elemek (lezárások) biztosítják a szükséges befúvó és elszívó légáramlást.

1. lépés: Állítsa be a zónák szellőzési paramétereit

A szükséges helyiségek létrehozása a modellben.

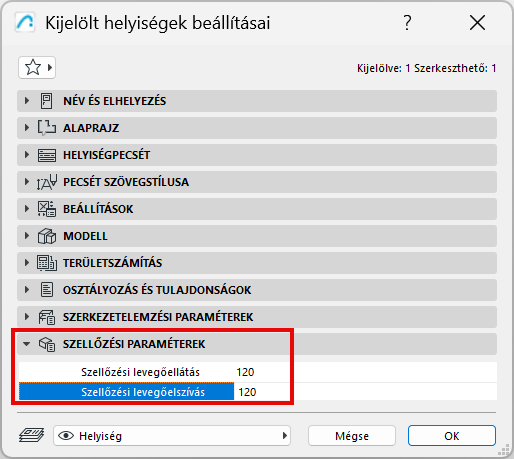

A Helyiség beállításai menüpontban adja meg a szellőzési levegőellátás és a szellőzési elszívás paramétereinek értékeit:

2. lépés: Állítsa be a záróelemek térfogatáram paramétereit

1.A hűtési és klímarendszer modellezése, a lezárásokkal együtt.

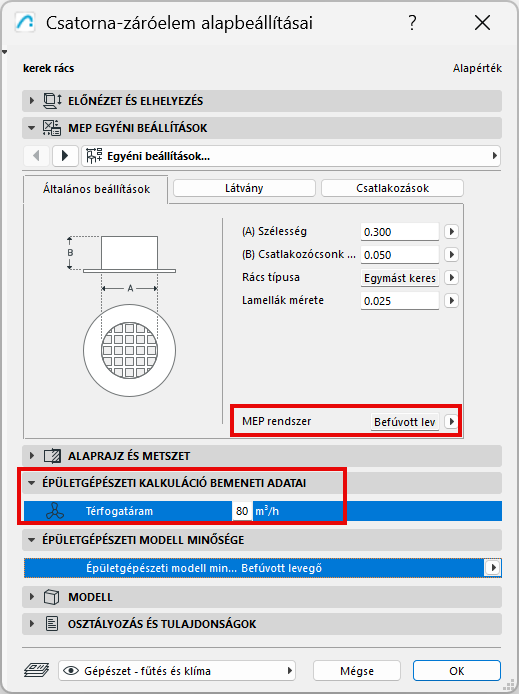

2.Minden lezáráshoz adja meg a térfogatáram adatait és az épületgépészeti rendszereit (légbefúvást vagy -elszívást) a Záróelem beállításai párbeszédpanel Épületgépészeti kalkuláció bemeneti adatai paneljén.

3. lépés: Adja meg a rendszert a minőség ellenőrzéséhez

Az Épületgépészeti modell minősége panelen:

Válassza ki a Befúvott levegő vagy az Elhasznált levegő lehetőséget az adatok megadásához az Épületgépészeti modell minőségellenőrzéséhez. (Erre azért van szükség, mert a záróelem – máshol hozzárendelt – épületgépészeti rendszere egy tervattribútum, amelyet bármikor átnevezhetnek.)

4. lépés: Futtassa az Épületgépészeti modell minőségellenőrzését

Ellenőrizze, hogy a modellben elhelyezett lezáró berendezések megfelelnek-e a helyiségek megfelelő szellőzésre vonatkozó paramétereinek. Az ellenőrzés során a rendszer minden olyan lezárást figyelembe vesz, amely részben vagy teljesen egy helyiségen belül helyezkedik el.

1.A 3D/alaprajz/metszet ablakban:

•Nyissa meg a Tervezés > Modell ellenőrzése > Épületgépészeti modell minősége menüpontot (vagy aktiválja ugyanezt a parancsot az épületgépészeti eszközsorról)

2.Ellenőrizze, hogy a helyiségekben mely paramétereket (befúvott levegőt, elszívott levegőt vagy mindkettőt) kívánja ellenőrizni.

3.Kattintson az Ellenőrzés gombra.

A Modellellenőrzési jelentés felsorolja azokat a helyiségeket, amelyek szellőzési paraméterei nem teljesülnek. Tekintse meg a modellben szereplő, kapcsolódó elemeket, és szükség szerint hozzon létre Feladatokat.

Kapcsolódó témák:

Feladat létrehozása a modell-ellenőrzési jelentésből

Konszignáció létrehozása a helyiségekhez és szellőzési követelményeikhez

Felsorolhat helyiségeket, azok szellőzési igényeit és a vonatkozó lezárások térfogatáramát is.

Szükség szerint ellenőrizheti és szerkesztheti az értékeket közvetlenül a konszignációban.
