Egyedi cső- és csatornahosszok használata

Elérhető az Archicad Collaborate-tel

Ha a modellezés már folyamatban van, lehet, hogy a tiszta modellnézet érdekében a nyomvonalakat egyetlen hosszú elemként szeretné látni. Dokumentációs célokra azonban hasznosabb lehet a nyomvonalszakaszok tényleges hosszának megjelenítése és kinyerése.

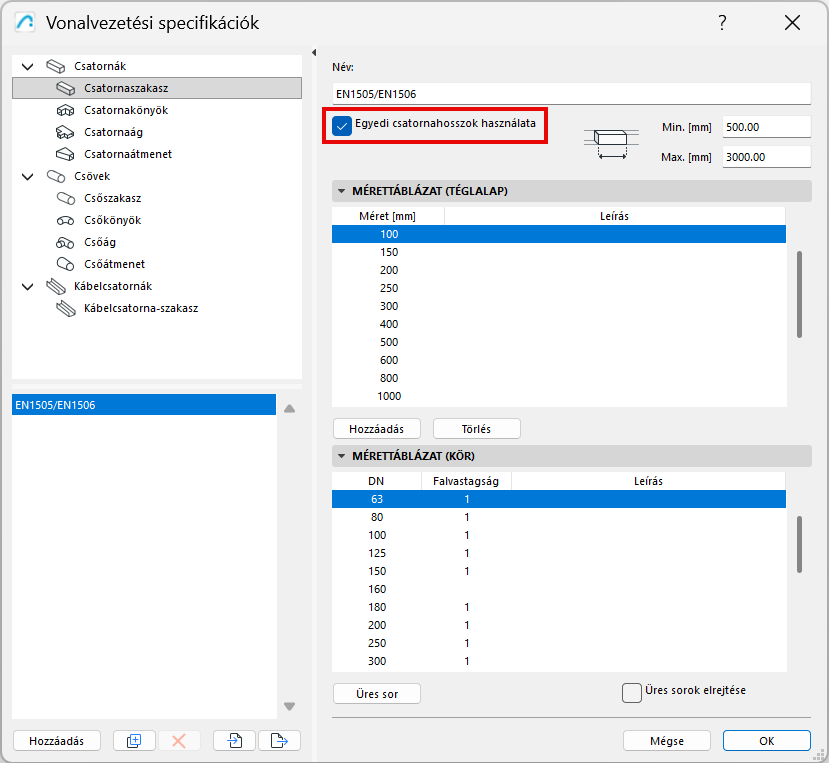

Ennek az opciónak a beállításához nyissa meg az Elvezetés specifikációkat. (Erről a párbeszédpanelről bővebben lásd: Vonalvezetési specifikációk)

Csövek, vezetékszakaszok és kábeltartók esetében:

•Jelölje be az „Egyedi hosszok használata” lehetőséget

•Adja meg a minimális és maximális hosszúságot a gyártó hosszra vonatkozó előírásainak megfelelően (pl. az Ön csatornatípusához)

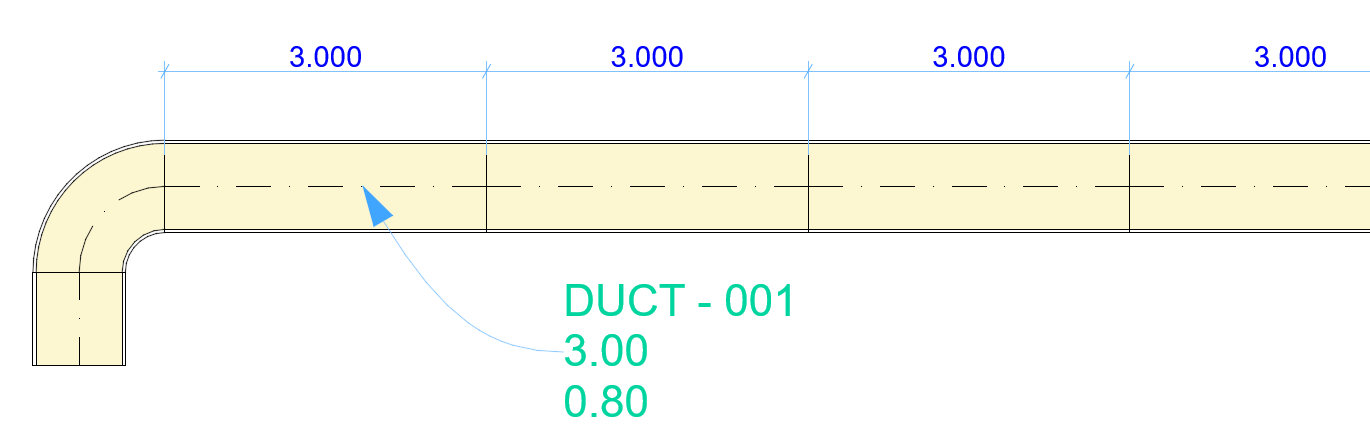

A modell most mér a Vonalvezetési specifikációk alapján jeleníti meg az egyes szakaszok hosszát.

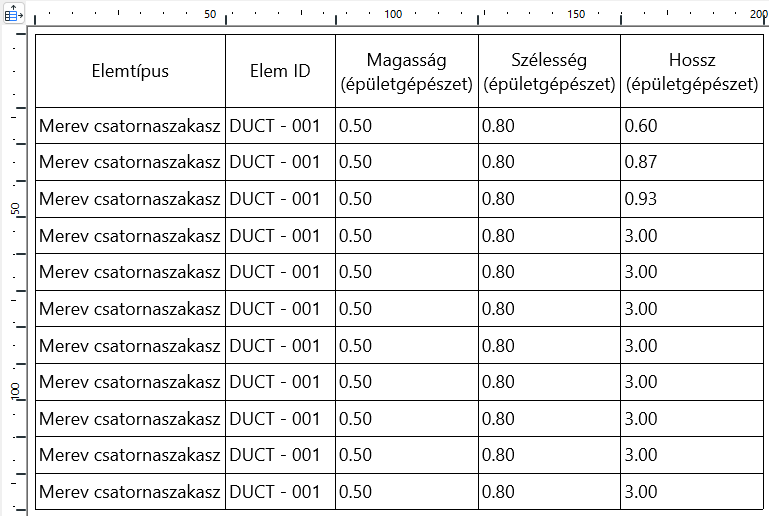

Az egyes szegmenseket külön-külön is felcímkézheti, majd felsorolhatja azokat az Interaktív konszignációban.

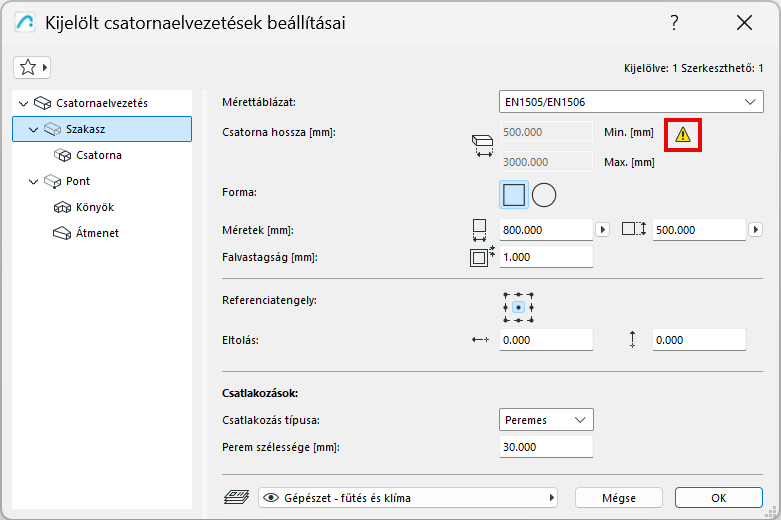

Amennyiben be van kapcsolva az „Egyedi hosszok használata” lehetőség: továbbra is modellezhet bármilyen elvezetési geometriát, de ha túl rövid szakaszok jönnek létre, az Elvezetés beállításai figyelmeztetni fogja Önt:

A szakaszhosszak optimalizálása: Automatikus beállítások

Az MEP Designer a lehető legnagyobb mértékben automatikusan optimalizálja a szakaszok hosszát, ahol ez szükséges. Ha az elvezetési szakaszok tartalmaznak az elvezetési specifikációkban meghatározott minimális/maximális tartományba eső „maradék” hosszat: az MEP Designer egyszerűen hozzáadja azt az elvezetéshez.

Ha a „maradék” hossz kisebb, mint a minimális hossz, az MEP Designer a minimális hosszra nyújtja. Ezt az extra nyújtást aztán levonja az előző (teljes hosszúságú) részből.

A fennmaradó rész túl rövid volt, ezért a program meghosszabbította, hogy megfeleljen a minimumnak.
A szomszédos teljes hosszúságú szakaszt ennek megfelelően lerövidíti.
