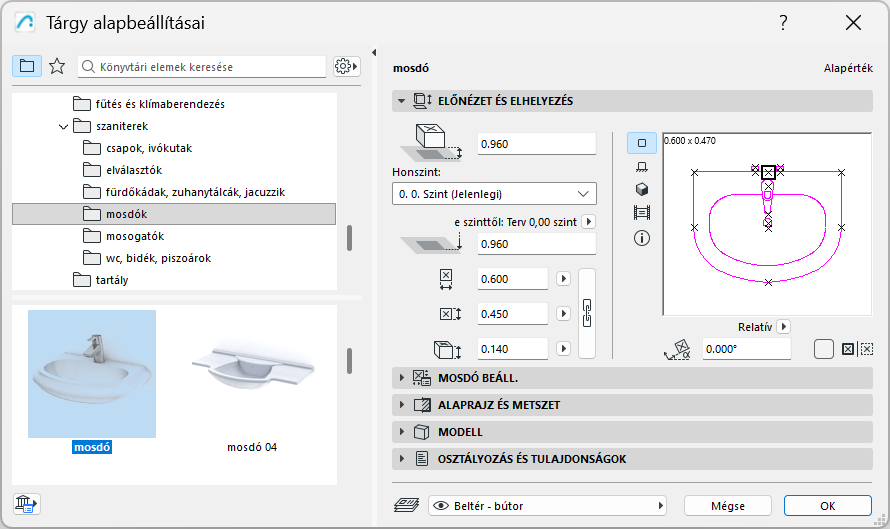

Több jól ismert tárgy (pl. mosdó) az épületgépészettel kompatibilis csatlakozási beállításokkal is rendelkezik, így azok csatlakoztathatók az épületgépészeti elvezetésekre.
Épületgépészeti csatlakozási helyek megjelenítése a Tárgyak elemeknél
1.Válassza a Dokumentáció > Modellnézetek > Modellnézet-beállítások menüpontot.
2.Könyvtári elemek egyéb beállításainak megnyitása
3.Engedélyezze a megjelenítést a Tárgy MEP kapcsolatai jelölőnégyzet bejelölésével.
Modellnézet-beállítás: az épületgépészeti kapcsolatok megjelenítése vagy elrejtése a könyvtári elemeknél
Tárgyak berendezéssé konvertálása
Az ilyen kapcsolatok grafikus szerkesztéséhez először át kell alakítania őket Berendezés típusú elemekké.

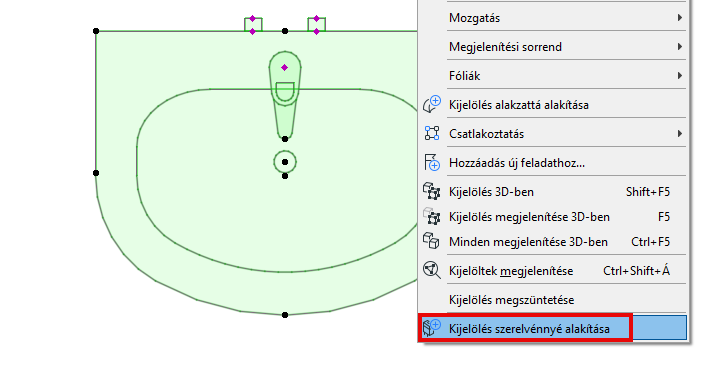

Kijelölt épületgépészeti tárgy esetén: módosítsa a típust Szerelvényre (vagy állítsa vissza azt Tárgyra) a helyi menü parancsaival.
