Az épületgépészeti elvezetések lejtésszögének beállítása
Elérhető az Archicad Collaborate-tel
Lejtésszög szerkesztése a bevitel során
Lejtés módosítása a kijelölt ponton
Lejtésszög szerkesztése a bevitel során

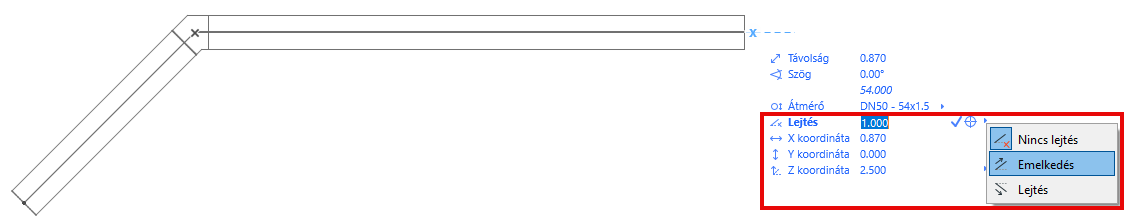

Az elvezetés bevitele során a Követő segítségével állítsa be a lejtésszög értékét.
•Válassza ki a „Lejtés felfelé” vagy „Lejtés lefelé” opciót, vagy
•Adjon meg egy értéket (a pozitív emelkedő, a negatív lejtő)
•Az elvezetés lejtésszöge állandó marad az elvezetés mentén előforduló magassági változás után is. A Z-koordináta módosítása esetén, az elvezetés az új magasságon folytatódik, miközben a lejtésszög állandó marad.

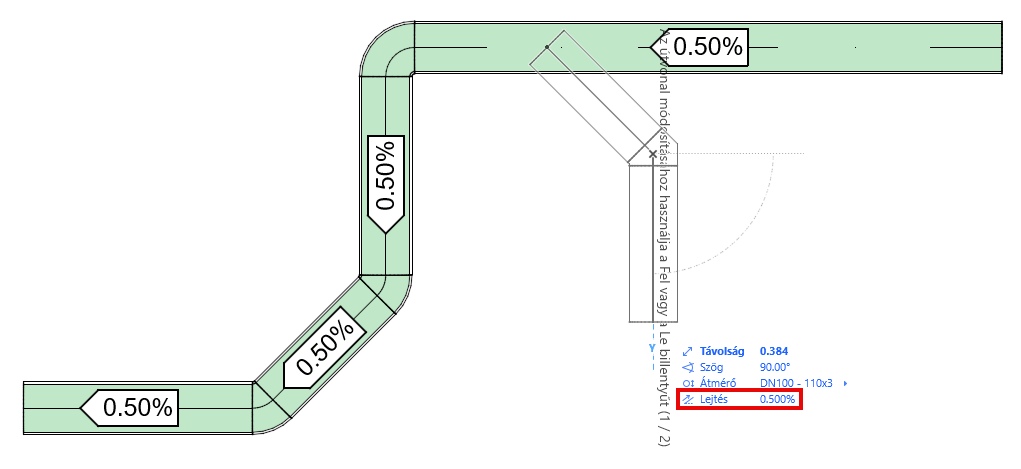

•Az újonnan elágazó elvezetési szakaszok is átveszik az elvezetés lejtésszögét

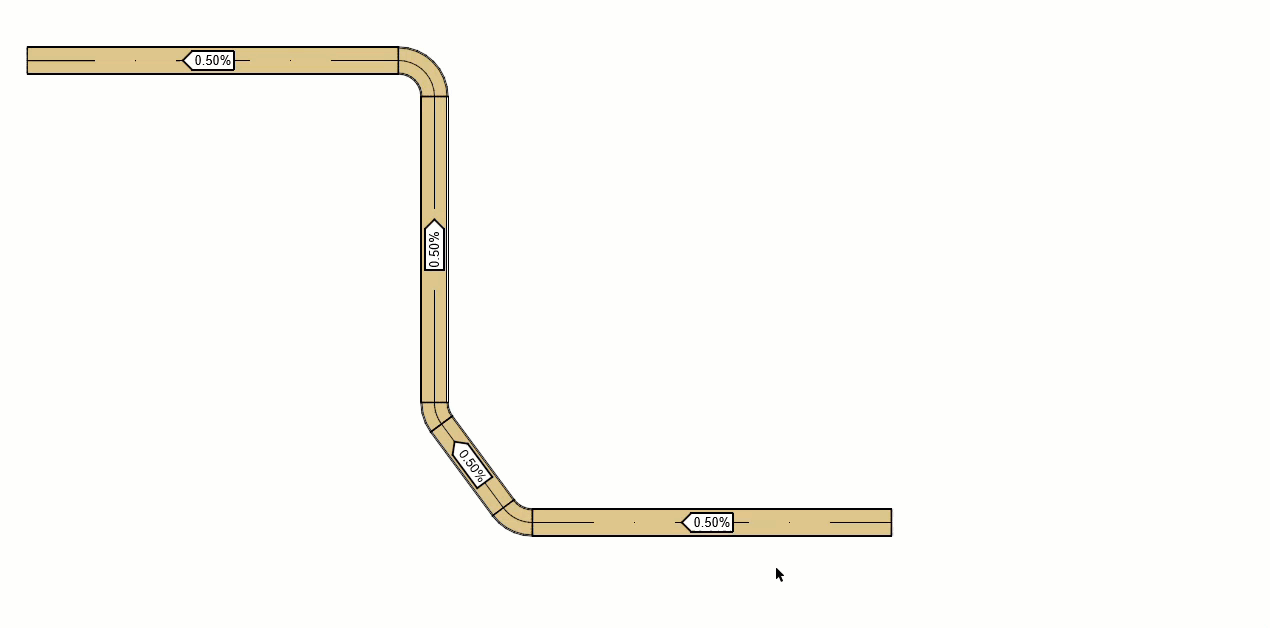

Lejtés módosítása a kijelölt ponton
1.Válassza ki egy elvezetési elem nyitott végét.
2.A mozgó palettából válassza ki a Lejtés módosítása a kijelölt ponton lehetőséget.
3.Lépjen be a Követőbe, majd módosítsa a lejtésszög értékét.
Az elvezetés lejtésszögét könyöknél vagy elágazásnál is módosíthatja:
Az elvezetés magassága nem változik azon a ponton, ahová kattintott.
Kapcsolja be az Épületgépészeti lejtések funkciót a Nézet > Megjelenítési lehetőségek a képernyőn menüpontban.
•Az alaprajzon megjelenik a nyomvonal lejtésének iránya és értéke
•A kiválasztott nyomvonalelem esetében az Infó címkén is megjelenik a lejtésszög értéke
A 3D és a Metszet nézetekben a kijelölt nyomvonalelemeknél zöld nyíl jelzi a lejtés irányát:
