A CALHYDRA-kapcsolat kiegészítő az Archicadben lehetővé teszi a felhasználók számára, hogy teljes mértékben kihasználják a CALHYDRA képességeit az európai és német szabványokon alapuló precíz hidraulikai számítások és szimulációk elvégzéséhez. A CALHYDRA átfogó elemzéseket nyújt ivóvíz-, szennyvíz-, fűtési és hűtési rendszerekhez. A kiszámított eredményeket a CALHYDRA-ból importálva automatikusan frissítheti a csövek névleges átmérőit az Archicad tervében.
A CALHYDRA szoftvert a Kemper tulajdonában lévő Dendrit szoftvercég készítette. Németországban jól ismertek pontos, szabványokon alapuló számításaikról. A CALHYDRA a Graphisoft DDScad szoftverével is együttműködik.
Hasznos beállítások a legjobb eredmények eléréséhez (szakáganként)
A CALHYDRA által támogatott szabványok
A következőkkel kell rendelkeznie a CALHYDRA-kapcsolat munkafolyamat használatához:
•Licenc a következőhöz:
–Archicad Collaborate vagy MEP Designer
–CALHYDRA
•Egy Archicad terv modellezett épületgépészeti csőrendszerekkel (ivóvíz, fűtés, hűtés, szennyvíz, esővíz stb.)
•A szükséges adatcsomagok importálva az Archicad tervbe
CALHYDRA osztályozási rendszer
1.Töltse le a CALHYDRA osztályozási rendszert innen: Graphisoft BIM adatok
2.Az Osztályozáskezelőben kattintson az Importálás gombra, majd keresse meg a letöltött fájlt.
Fontos: Ne törölje vagy nevezze át ezt a osztályozási rendszert. A program a nevét használja a CALHYDRA-ra való leképezéshez.
Épületgépészeti vonalvezetési specifikációk
A valósághű számítások és a méretek helyes leképezése érdekében használja a gyártó által a CALHYDRA-hoz készített vonalvezetési specifikációkat.
1.Töltse le a CALHYDRA – épületgépészeti vonalvezetési specifikációs anyagok csomagját innen: Graphisoft BIM adatok. Ez a fájl a CALHYDRA által támogatott gyártók épületgépészeti cső- és idomanyagait tartalmazza.

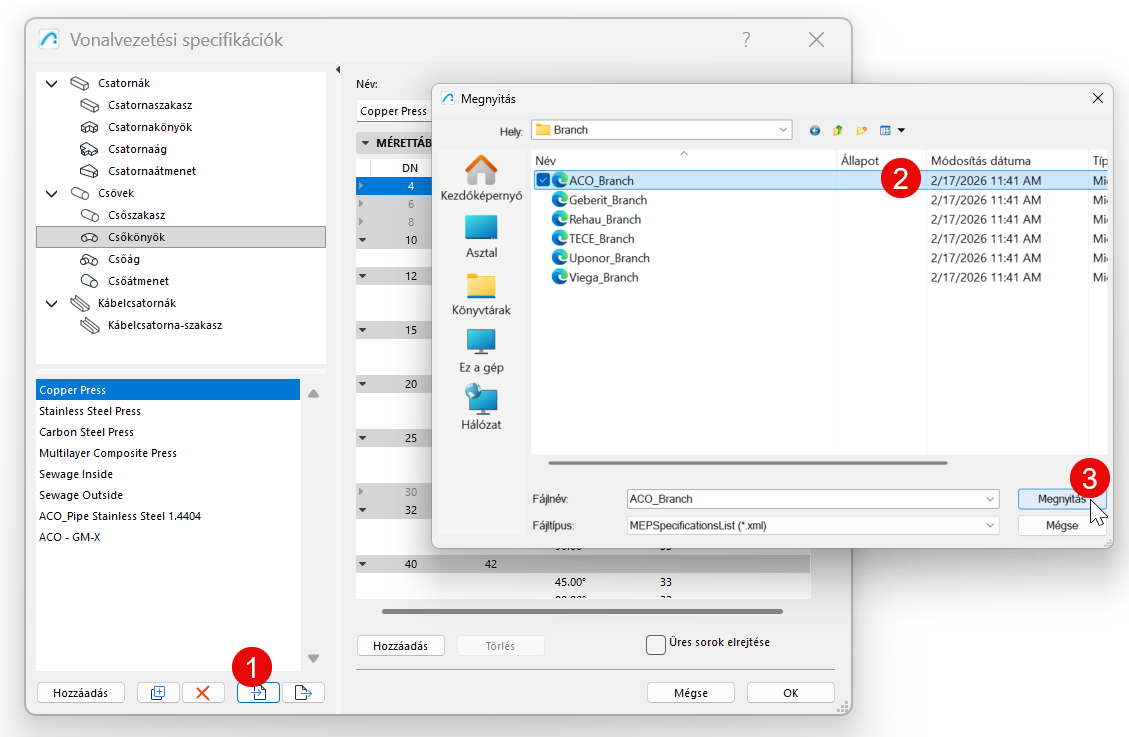

2.A Vonalvezetési specifikációk párbeszédpanelen kattintson az Importálás gombra, majd keresse meg a letöltött csomagot, és importálja a szükséges fájlokat:
Fontos: Ugyanazt a vonalvezetési specifikációs készletet kell használnia az Archicadben és a CALHYDRA-ban is.
1.Osztályozza az elemeket az Archicadben
2.Konfigurálja a CALHYDRA fordítót az Archicadben
3.Exportálja a projektet az Archicadből
4.Nyissa meg a tervet a CALHYDRA-ban
5.Futtassa a számítást a CALHYDRA-ban
6.Exportálja az eredményeket a CALHYDRA-ból
7.Importálja az eredményeket és frissítse a csövek méreteit
A Csapatmunkában: Mindenképpen foglalja le a frissítendő csőelemeket. Ellenkező esetben nem történik frissítés.
A következő szakaszok sorban végigvezetik az egyes lépéseken.
1. lépés – Az elemek osztályozása
A CALHYDRA az osztályozásokra támaszkodik annak értelmezéséhez, hogy mit jelölnek az egyes elemek (csőtípus, idomtípus, szakág stb.). Ezért a CALHYDRA-ba történő exportálás előtt a CALHYDRA-specifikus osztályozási rendszer segítségével osztályoznia kell az épületgépészeti modell elemeit az Archicadben.
1.Jelölje ki az épületgépészeti elemeket (csöveket, idomokat, berendezéseket) a modellben
2.Az Elembeállításokban nyissa meg az Osztályozás és tulajdonságok panelt

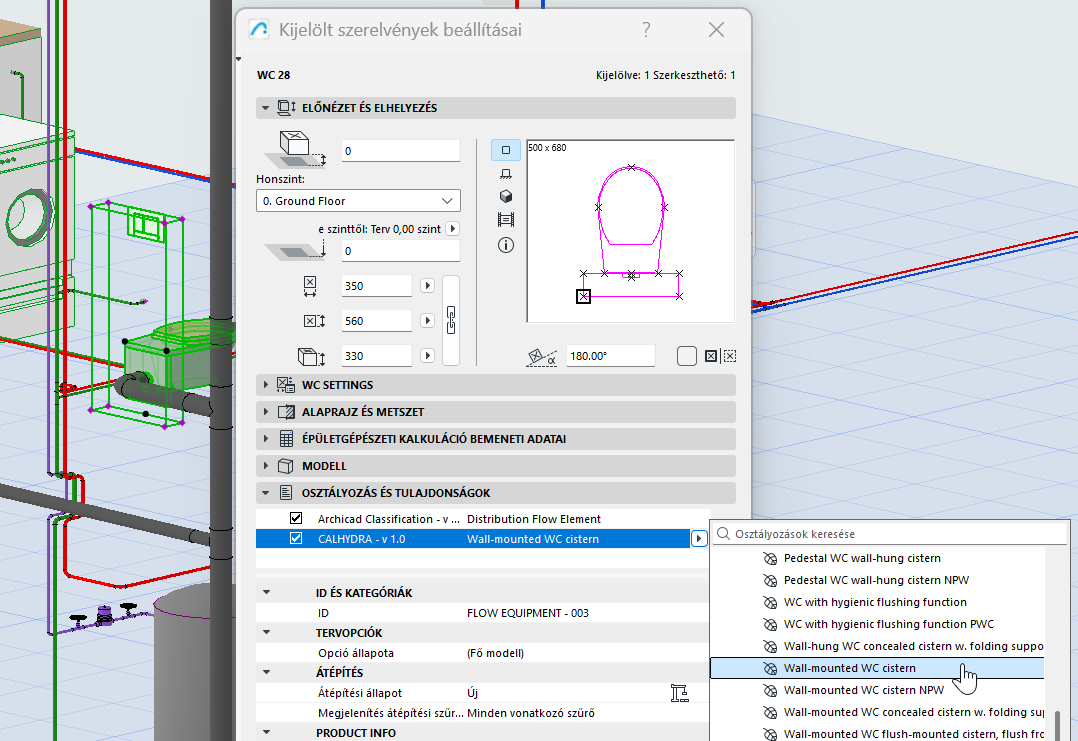

3.Minden egyes épületgépészeti elemhez rendelje hozzá a megfelelő CALHYDRA osztályozási bejegyzést:
Ezt felgyorsíthatja a következők használatával:
•Feltétel alapú kiválasztás – a CALHYDRA osztályozás nélküli elemek azonosításához
•Interaktív konszignációk – az osztályozások listázásához és tömeges szerkesztéséhez

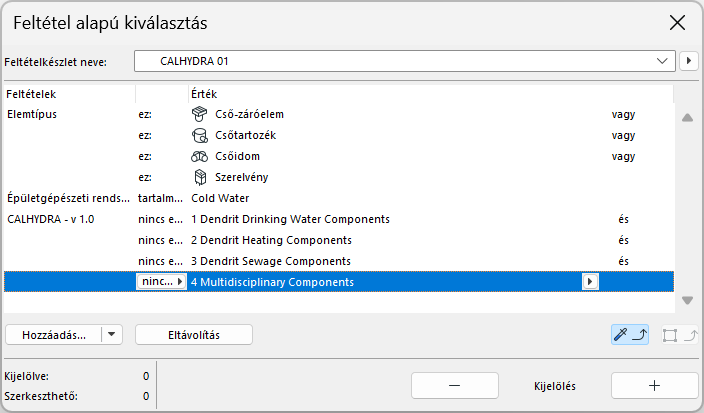

Keresse meg az osztályozatlan elemeket

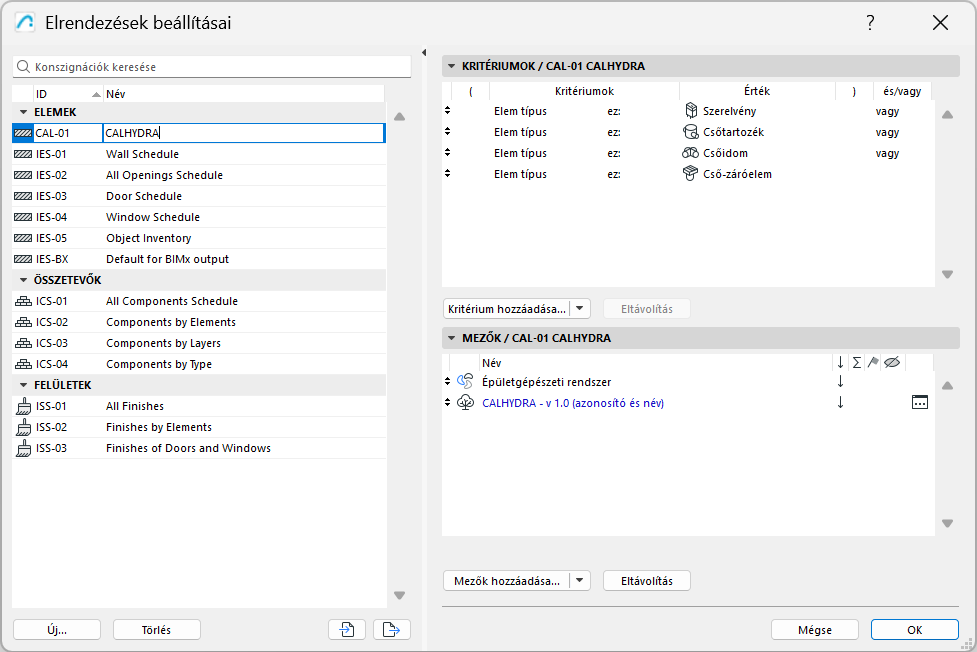

Az interaktív konszignáció segítségével kereshet elemeket osztályozás alapján
2. lépés – A CALHYDRA rendszer fordítójának konfigurálása
A fordító határozza meg, hogy mely Archicad rendszerek kerülnek exportálásra, és hogy a CALHYDRA hogyan értelmezi azokat.
1.Az Archicadben válassza a Fájl > Együttműködés > CALHYDRA-kapcsolat > CALHYDRA rendszer fordítója menüpontot
2.A CALHYDRA rendszer fordítója párbeszédpanelen válassza ki az exportálandó épületgépészeti rendszereket
•Kattintson a Hozzáadás gombra.
•A tervben szereplő rendszerek megjelenő listájából válassza ki az exportálandókat
Korlátozás: Minden egyes exportáláshoz egyszerre csak egy szakágból (például fűtés vagy szennyvíz) választhat rendszereket. Ne kombináljon szakágakat (pl. ivóvíz + fűtés + szennyvíz) egy exportálás során. Ha ezt teszi, a CALHYDRA az összes szakágat együttesen fogja megjeleníteni, és megtagadja a számítás folytatását.

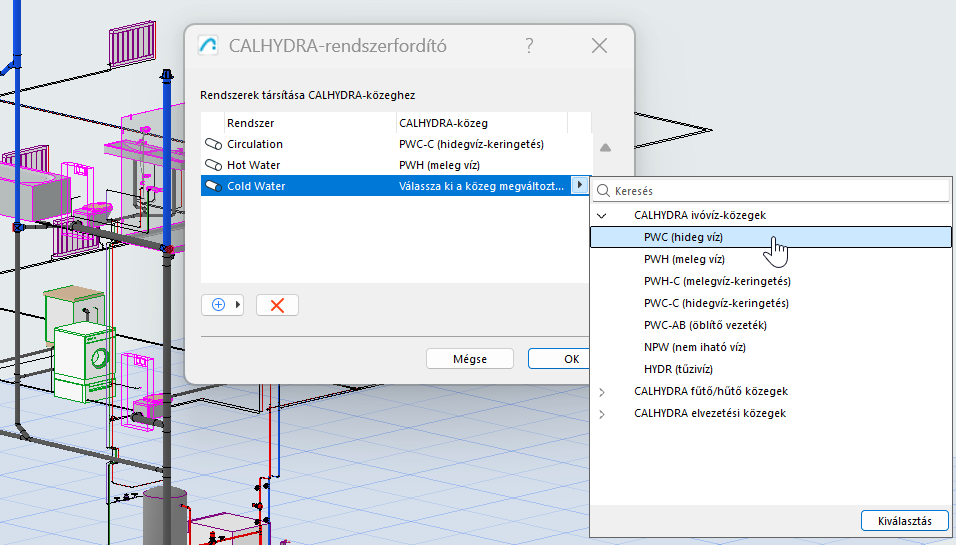

3.A CALHYDRA rendszer fordítója párbeszédpanelen képezze le a rendszereket a CALHYDRA-környezetre
4.Minden egyes kiválasztott épületgépészeti rendszerhez rendelje hozzá a megfelelő CALHYDRA-környezetet
3. lépés – A CALHYDRA tervfájl mentése

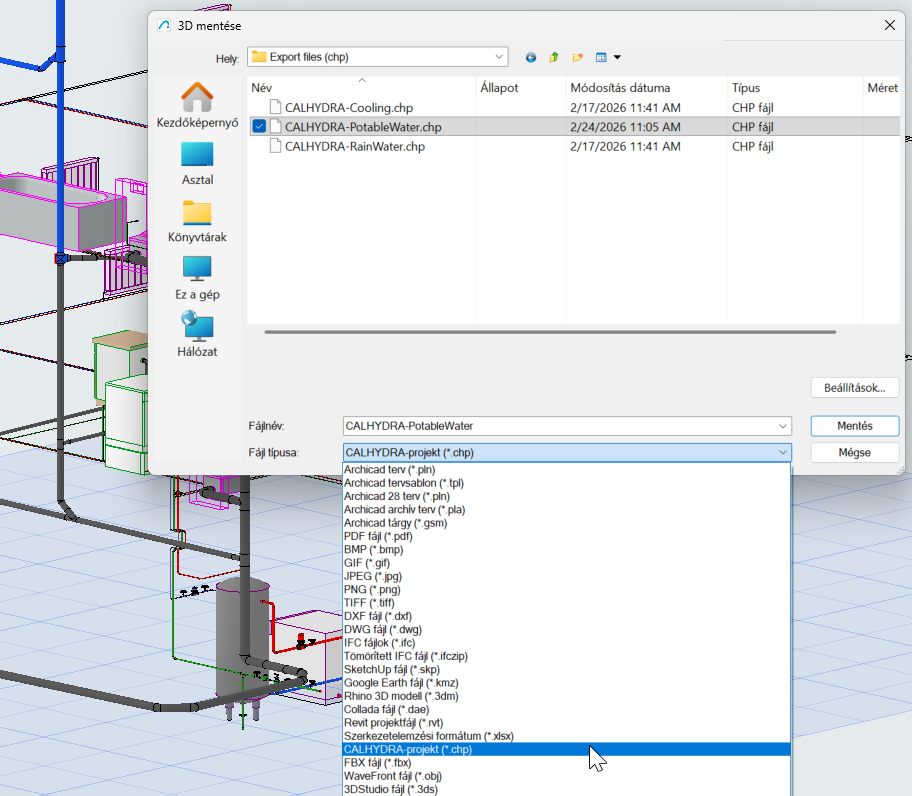

1.Az Archicadben válassza a Fájl >Mentés mint… menüpontot
2.A fájltípusok legördülő listájából válassza a CALHYDRA tervtfájlt (*.chp)
3.Adja meg a helyet és a nevet, majd kattintson a Mentés gombra
Az összes rendszer, amelyet kiválasztott és leképezett a CALHYDRA fordítóval, ebbe a .chp fájlba lesz exportálva.
4. lépés – A terv importálása a CALHYDRA-ba
1.CALHYDRA indítása

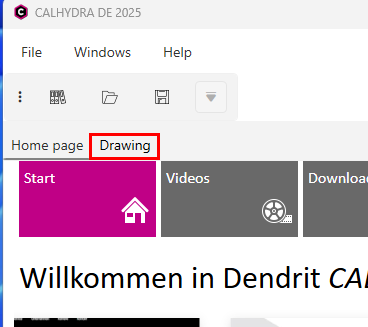

2.Váltson a Kezdőlapról a Rajz lapra

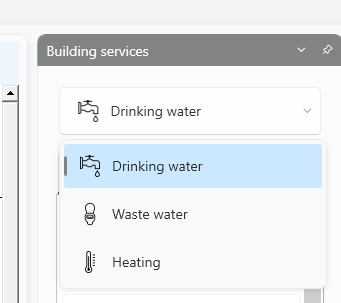

3.Az Épületgépészeti szolgáltatások szakaszban válassza ki a megfelelő szolgáltatást: Ivóvíz, Szennyvíz vagy Fűtés
4.Használja a Fájl > Hálózat importálása menüpontot a 3. lépésben exportált .chp fájl betöltéséhez
A CALHYDRA az importált hálózatot izometrikus és táblázatos nézetben jeleníti meg.

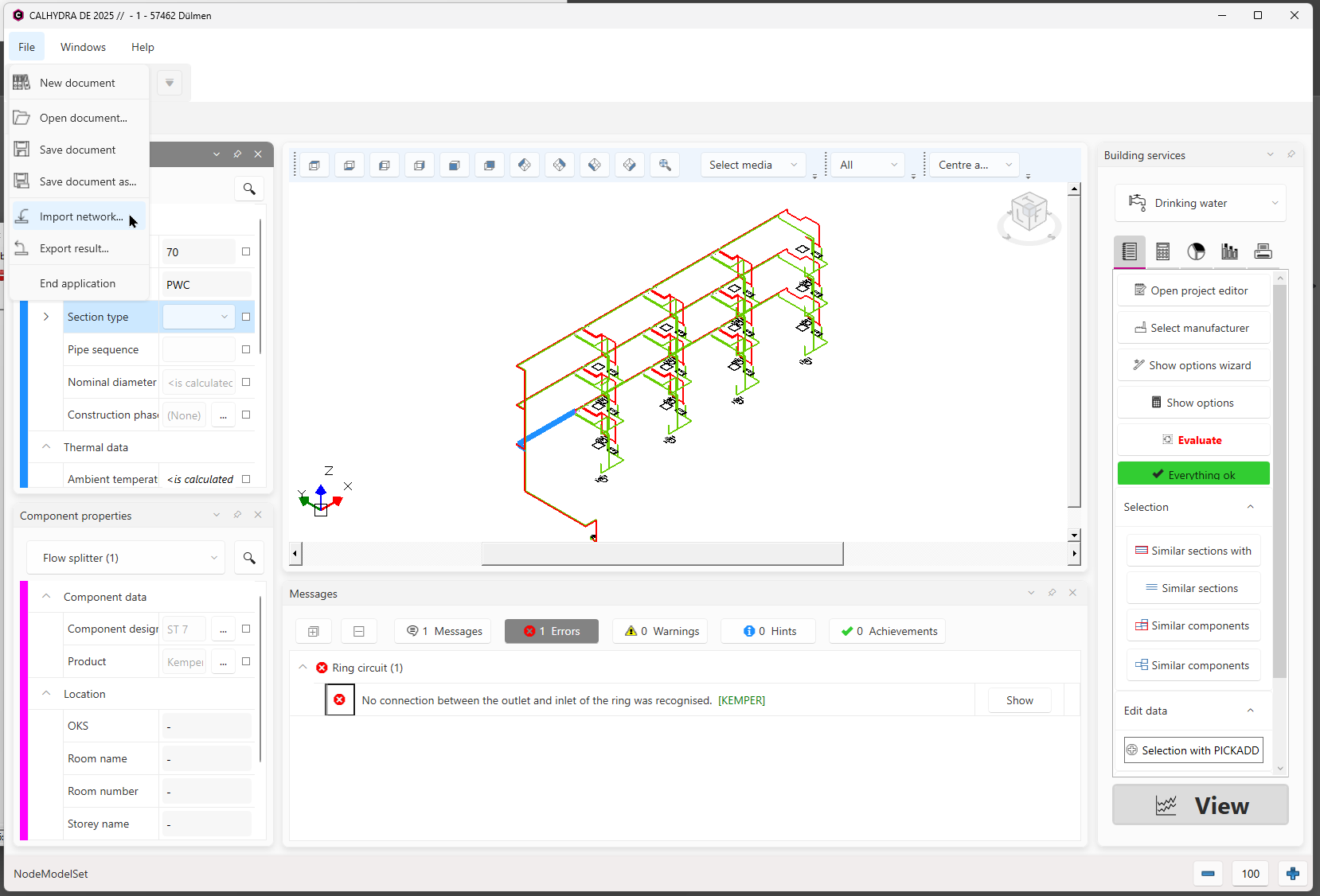

Hálózat importálása a CALHYDRA-ba
Ha a hálózat speciális tárgyakat (pl. ivóvíztárolót vagy fűtőberendezéseket) tartalmaz, a CALHYDRA kérheti, hogy válasszon ki egy megfelelő terméket az adatbázisából.
Lásd még Hasznos beállítások a legjobb eredmények eléréséhez (szakáganként)
5. lépés – A számítás futtatása a CALHYDRA-ban
A felhasználói felület és a lépések pontos leírása a CALHYDRA online súgójában található
6. lépés – Az eredmények exportálása a CALHYDRA-ból

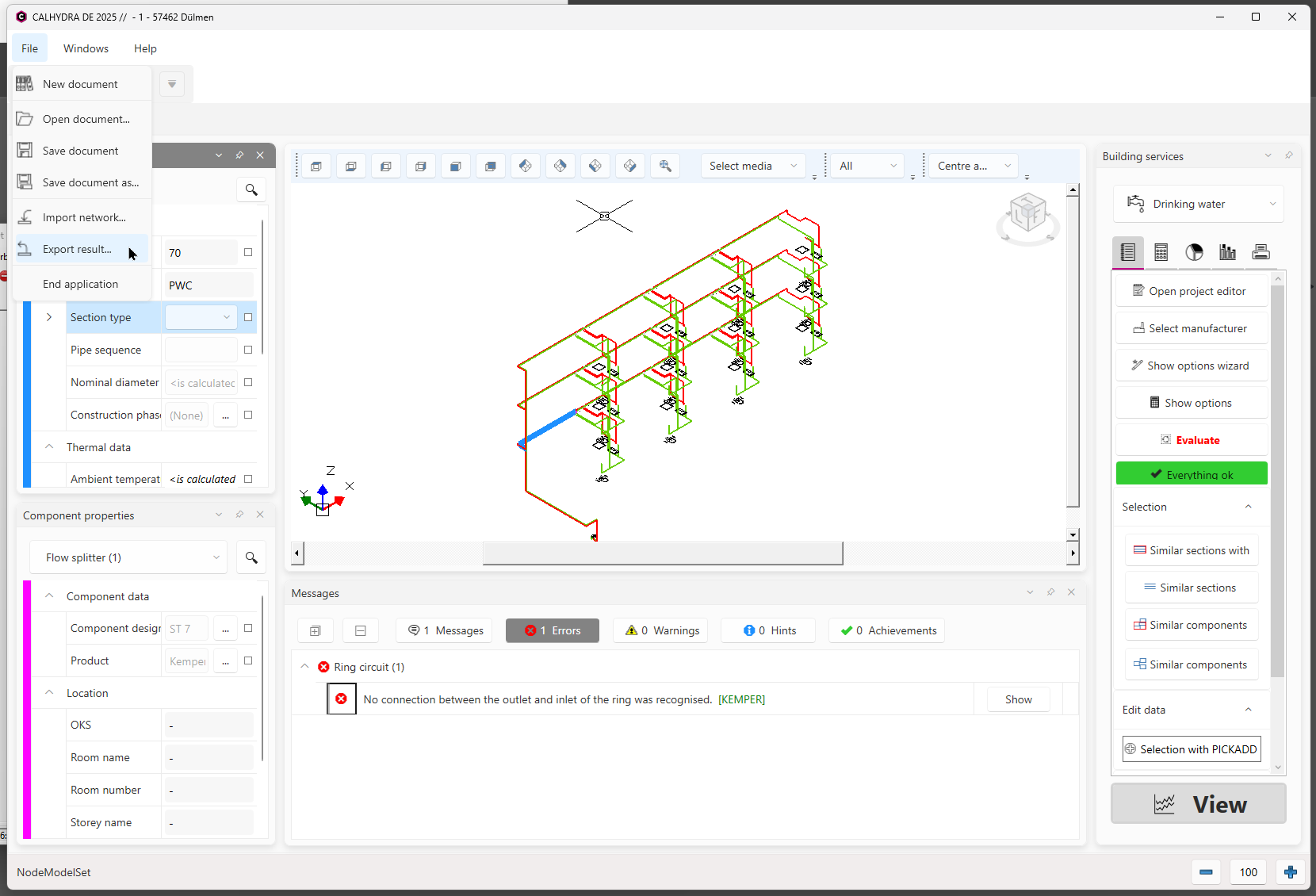

1.Sikeres számítás után használja a Fájl > Eredmény exportálása menüpontot
Ez a fájl általában .calhydraResult formátumot használ.
2.Mentse az eredményfájlt egy elérhető helyre
Eredmény exportálása a CALHYDRA-ból
7. lépés – Az eredmények importálása és a csövek méreteinek frissítése
1.Az Archicadben nyissa meg a megfelelő épületgépészeti tervet

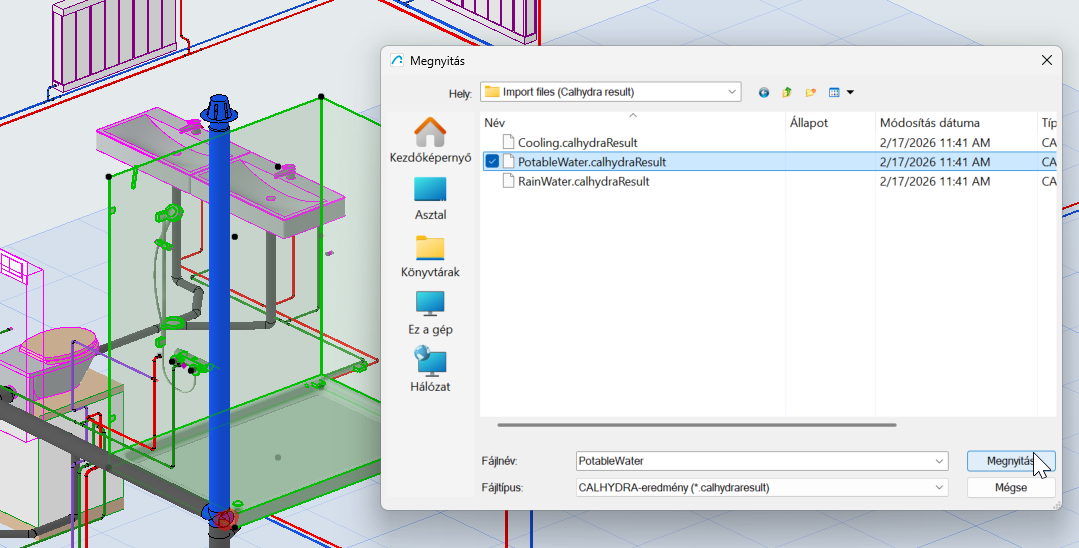

2.Válassza a Fájl > Együttműködés > CALHYDRA-kapcsolat > Eredmények importálása a CALHYDRA-ból menüpontot
3.Tallózással keresse meg a 6. lépésben exportált .calhydraResult fájlt
4.Kattintson a Megnyitás gombra
Az Archicad a CALHYDRA eredményét használja az összes megfelelő nyomvonal csőméreteinek frissítéséhez.
Eredményfájl visszaimportálása az MEP Designerbe
A Csapatmunkában: Mindenképpen foglalja le a frissítendő csőelemeket. Ellenkező esetben nem történik frissítés.
Ha egyes csövek nem lettek frissítve, ellenőrizze a következőket:
•Helyes a rendszer/környezet leképezése a CALHYDRA rendszer fordítójának párbeszédpaneljén?
•Létezik a CALHYDRA által kiszámított átmérő az Archicad vonalvezetési specifikációjában? Ha nem, akkor a nyomvonal hibajelzés nélkül változatlan marad.
Tipp: Használja ugyanazt a vonalvezetési specifikációs készletet az Archicadben és a CALHYDRA-ban is
•Ez egy Csapatmunka terv? Győződjön meg róla, hogy lefoglalta a frissítendő csőelemeket.

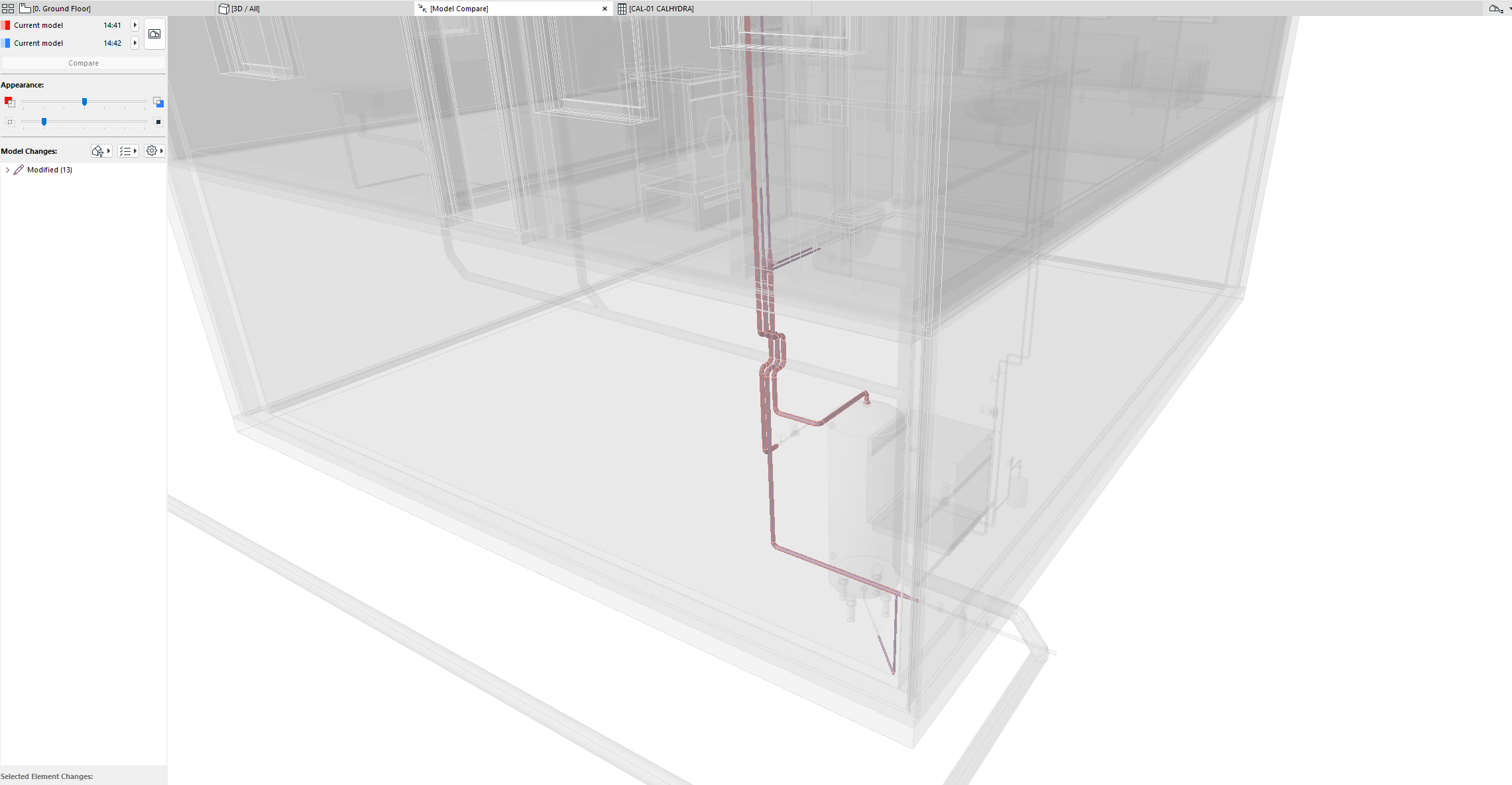

Használja a Modellek összehasonlítása funkciót:
•Az eredmények importálása előtt elmentett verzió, és
•Az importálás utáni modell között.
A Modellek összehasonlítása kiemeli, hogy pontosan mely csövek átmérője változott.
Ellenőrizze a Modellek összehasonlítása funkcióval, hogy mi változott
Hasznos beállítások a legjobb eredmények eléréséhez (szakáganként)
A helyes eredmények érdekében alkalmazza az alábbi tippeket az épületgépészeti rendszerek beállításához.
Szennyvízrendszerek
A MEP Designer modellben:
•Modellezzen két különálló épületgépészeti rendszert, a szellőzőcsöveket és a szennyvízcsöveket, és kapcsolja össze azokat
•A CALHYDRA rendszer fordítójában a szellőzőrendszert LT (ventilációs vezeték) típusra képezze le
Ivóvíz keringetéssel (PWH-C)
A MEP Designer modellben:
•Modellezzen két különálló épületgépészeti rendszert, a fő ivóvízrendszert és a keringető vezetéket, és kapcsolja össze azokat. A keringtetésnek egy különálló rendszernek kell lennie, és ennek megfelelően kell azt beállítani a CALHYDRA fordítóban
•Külön-külön osztályozza és képezze le az ivóvíz- és a keringtető rendszert
A CALHYDRA-ban:
•Válassza ki a megfelelő ivóvíztároló/fűtőberendezési tárgyat, amikor a rendszer erre kéri
Fűtési és hűtési rendszerek
A CALHYDRA-ban:
•Teljesítmény (W) értékek hozzárendelése:
–Kattintson az egyes radiátorokra (fogyasztókra), és adja meg a Teljesítmény paramétert.
–A hiányzó teljesítmény a következő hibát váltja ki: „Nincs megadva a(z) (név) fogyasztó teljesítménye.”
•Adja meg a Tartalom (l) értékeket, ahol szükséges:
–A tágulási tartály helyes kiszámításához állítsa be a Tartalom (l) paramétert a radiátoroknál.
–Ha ez hiányzik, a CALHYDRA a következő üzenetet jeleníti meg: „A Tartalom hiányzik x összetevőnél.”

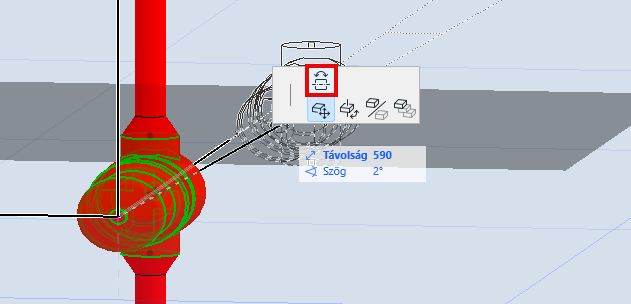

•Áramlási irány: Ha a CALHYDRA arról tájékoztatja Önt, hogy egy kiegészítő a rendszer áramlásával szemben van elhelyezve, javítsa a kiegészítő irányát az Archicad tervben az „Irány megfordítása” paranccsal, majd exportálja azt újból.
Esővízrendszerek
A CALHYDRA-ban:
•Állítsa be a tetőlefolyók Kibocsátási cél (l/s) értékét
•Ügyeljen arra, hogy a tető vízelvezető hálózata tisztán legyen modellezve és helyesen legyen osztályozva
–Ha ez hiányzik, a CALHYDRA a következő üzenetet jeleníti meg: „A folyamat nincs területhez rendelve, és nincs meghatározott célfolyamata.
•A szakágak keverése egyazon exportálás során nem támogatott
–Ha egy CALHYDRA terv egyszerre több szakág rendszereit tartalmazza, a CALHYDRA nem folytatja a számítást
–Az egyes exportálásokat/fordítói beállításokat egyszerre csak egy szakágra kell korlátozni
•Jelenleg nem támogatott rendszerek
Az alábbiakat kifejezetten ki vannak zárva, és azokat nem lehet megbízhatóan kiszámítani:
–Hidegvíz-keringetés
–Áramláselosztók
–Fűtési és hűtési rendszerek komplex hidraulikus hálózatai
•Osztályozási integritási követelmény
–Ne törölje vagy nevezze át a CALHYDRA osztályozási rendszert
–Az egyes bejegyzéseket átrendezheti vagy törölheti, de a rendszer nevének változatlannak kell maradnia ahhoz, hogy a leképezés működjön
A CALHYDRA által támogatott szabványok
Ivóvíz-számítások
•DIN 1988-200:2012-05
•DIN 1988-300:2012-05
•DIN 1988-500:2011-02
•DIN 1988-600:2010-12
•DVGW Arbeitsblatt W 551:2004-04
•VDI/DVGW-Richtlinie 6023:04-2014
•VDI-Richtlinie 6003: 2004. október
•DVGW-Arbeitsblatt W 575
Vízelvezetési számítások
•DIN EN 12056
•DIN 1986-100
