Hasznos terhek létrehozása/frissítése
Ezzel a funkcióval a statikusok automatikusan hozhatnak létre hasznos terhet a helyiségekre.
Hogyan működik?
•Feleltesse meg a helyiségeket (azok osztályozása segítségével) a megfelelő terhelési kategóriáknak
•A terhelési kategóriák meghatározzák a hasznos terhek értékeit. Az Archicad alapértelmezett terhelési kategóriákat kínál, ezek azonban szükség szerint testre szabhatók.
•Használja a Tervezés > Szerkezetelemzési elemek > Terhek létrehozása/frissítése parancsot
Mely helyiségeknél jön létre hasznos teher?
Hasznos teher a következő feltételeknek megfelelő helyiségekben hozható létre:
•a „Hasznos terhek generálása” jelölőnégyzet aktív (Helyiségbeállítások)
•a helyiséghez tartozik osztályozás (Helyiségbeállítások)
•A helyiség osztályozása meg van feleltetve egy terhelési kategóriának (Teherleképezés párbeszédpanel)

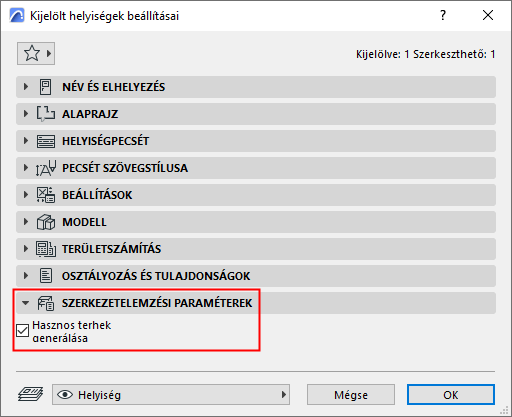

Aktiválja a jelölőnégyzetet: Hasznos terhek generálása
A lehetőség a Helyiségbeállításoknál és az Infótáblán (Szerkezetelemzési paraméterek panel) elérhető:

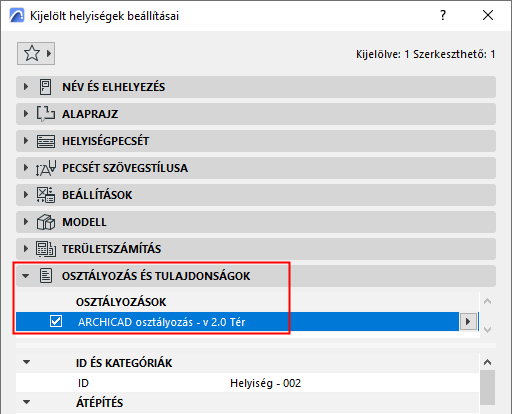

Helyiség osztályozása
A helyiség osztályozása a Helyiségbeállításoknál és az Infótáblán (Osztályozás és tulajdonságok panel) adható meg:

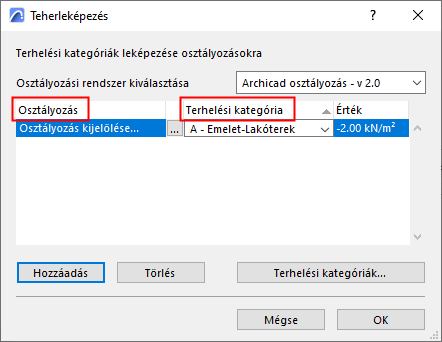

Teherleképezés beállítása
1.Nyissa meg a Beállítások > Teherleképezés menüpontot

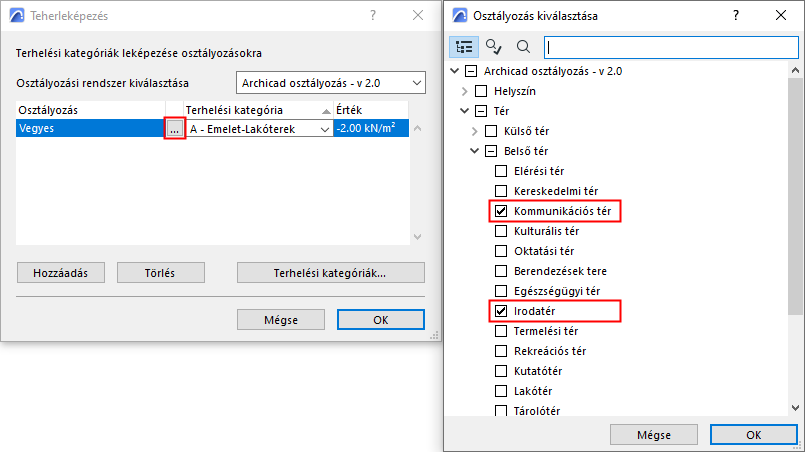

2.A táblázat segítségével feleltesse meg az osztályozásokat (bal oszlop) a terhelési kategóriáknak.
–Kattintson a Hozzáadás lehetőségre a szükséges mennyiségű leképezési szabály létrehozásához
–Ez a párbeszédpanel tartalmazza a terhelési kategória értéket (az érték a Terhelési kategória párbeszédpanelen módosítható)
–Egy terhelési kategóriához egy vagy több helyiségosztályozás is hozzárendelhető: a példában a „tárgyaló” és az „iroda” osztályozás ugyanahhoz a terhelési kategóriához tartozik.
„Hasznos terhek létrehozása” parancs
1.Ellenőrizze, hogy aktív-e a Szerkezetelemzési modell funkció: ehhez használja a Szerkezetelemzési modell megjelenítése kapcsolót
–a Nézet menüből
–a Szerkezetelemzési modell eszközsávból
2.Használja a Tervezés > Szerkezetelemzési elemek > Terhek létrehozása/frissítése parancsot
3.Jelölje be a Hasznos terhek négyzetet.
4.Adja meg a hasznos teher teheresetét.
5.Kattintson az OK gombra.

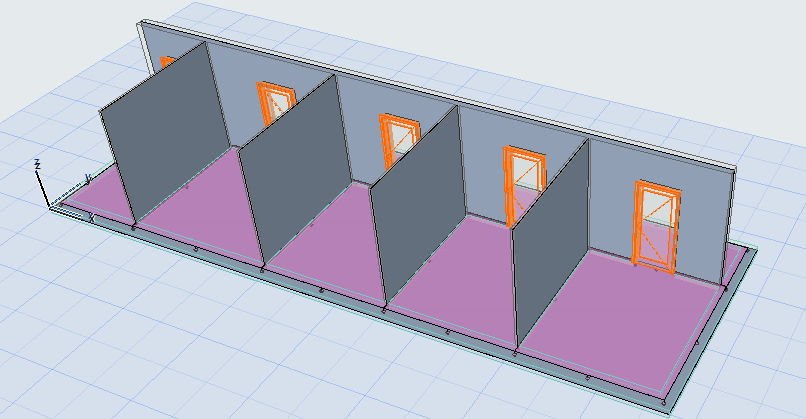

Ellenőrizze a kapott felületi terheket 3D-ben.
Hasznos terhek frissítése
Ha a modell változik, annak megfelelően frissíthetők a hasznos terhek is:
Használja a Tervezés > Szerkezetelemzési elemek > Terhek létrehozása/frissítése parancsot
Szükség szerint új hasznos terhek hozhatók létre, illetve a meglévők frissíthetők és törölhetők a modellben (pl. helyiséggeometria, osztályozás) vagy a teherleképezésben történt változásoknak megfelelően.
