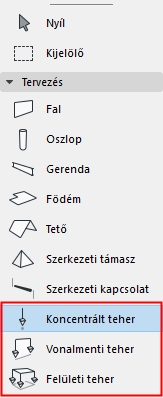

Az Archicadben három teher eszköz elérhető:
•Koncentrált teher
•Vonalmenti teher
•Felületi teher
A beállítások megnyitásához kattintson duplán az eszközre az eszköztárban.
|
|
|
|

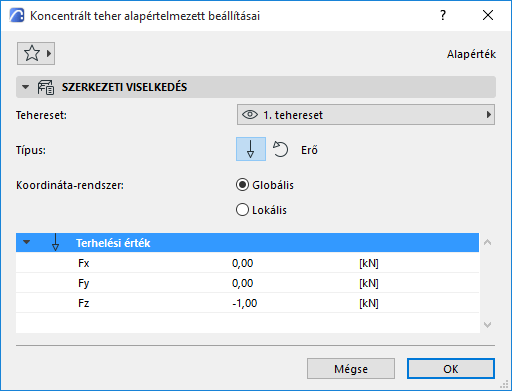

Koncentrált teher beállításai |

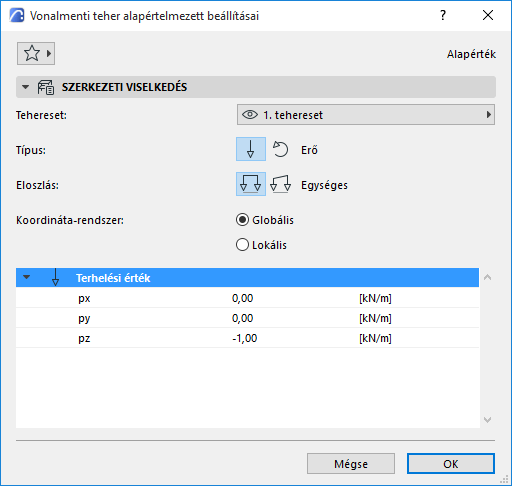

Vonal menti teher beállításai |

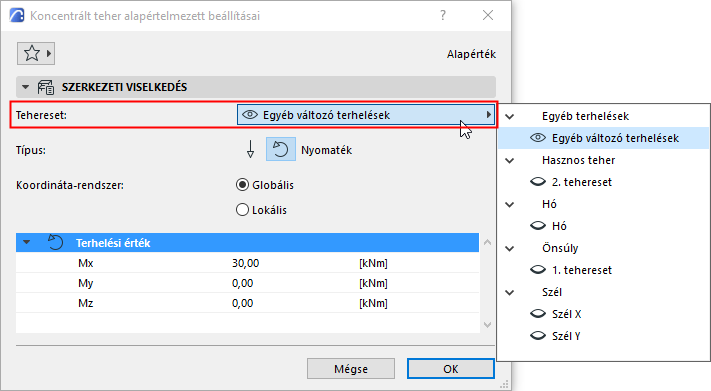

Válasszon teheresetet ehhez a teherelemhez.
A tehereset határozza meg, hogy a teherelem látható-e (az elem fóliaállapot által meghatározott láthatóságához hasonlóan).
Megjegyzések:
–Állítsa be a látható tehereset(ek)et a Tehereset palettán, amely(ek) alapértelmezés szerint látható(k) a statikusi munkakörnyezetben.
–A látható tehereset minden nézethez menthető a Nézet beállításainál.
Típus
Válasszon az erő és a nyomaték közül a teher viselkedésének megadásához.
A nyomatékot kettős nyílhegy és hajlított nyíl jelzi.
Pontban ható erő Pontban ható nyomaték
Eloszlás (csak vonal menti teher)
A teher hosszanti eloszlását jelzi.
•Egységes: a teher eloszlása egyenletes az él mentén. A terhelési értékek a két végponton egyformák.
•Trapéz alakú: a terhelési értékek a két végponton eltérőek. A teher erőssége lineárisan változik a két pont között.
Koordináta-rendszer
A terhelési érték vektorirányának értelmezését határozza meg.
•Globális (koordináta-rendszer): a terv globális koordináta-rendszere
•Helyi (koordináta-rendszer): a teher fölérendelt eleméhez megadott irány
Terhelési érték
Minden teherhez meg kell adni annak erősségét minden irányban
|
Koncentrált terhelési érték |
Leírás |
|
Pontban ható erő |
|
|
Fx, Fy, Fz |
Az X, Y és Z irányban alkalmazott erő nagysága. |
|
Pontban ható nyomaték |
|
|
Mx, My, Mz |
Az X, Y és Z irányban alkalmazott nyomaték nagysága. |
|
Vonal menti terhelési érték |
Leírás |
|
Vonal menti erő |
|
|
px, py, pz |
Az X, Y vagy Z irányban a vonal menti teher minden pontján alkalmazott erő nagysága. |
|
px1, py1, pz1 |
Az X, Y vagy Z irányban a vonal menti teher kezdőpontján alkalmazott erő nagysága. |
|
px2, py2, pz2 |
Az X, Y vagy Z irányban a vonal menti teher végpontján alkalmazott erő nagysága |
|
Vonal menti nyomaték |
|
|
Mx, My, Mz |
Az X, Y vagy Z irányban a vonal menti teher minden pontján alkalmazott nyomaték nagysága |
|
Mx1, My1, Mz1 |
Az X, Y vagy Z irányban a vonal menti teher kezdőpontján alkalmazott nyomaték nagysága |
|
Mx2, My2, Mz2 |
Az X, Y vagy Z irányban a vonal menti teher végpontján alkalmazott nyomaték nagysága |
|
Felületi erő értéke |
Leírás |
|
px, py, pz |
A felületi erő X, Y vagy Z irányában alkalmazott erő nagysága. |

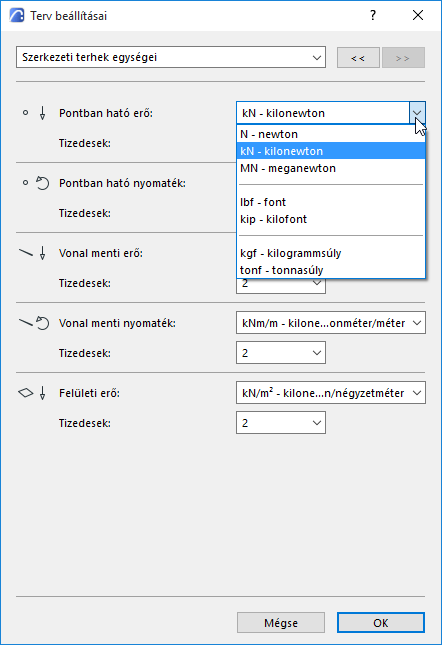

Szerkezeti teheregységek (Terv beállításai)
Minden teher eszközhöz és típushoz meg kell adni a mértékegységet (Lehetőség > Terv beállításai > Szerkezeti teheregységek):
